2023年12月28日，鼎陽科技正式發布SVA-TB01射頻實驗教學板。SVA-TB01采用模塊化設計，使用者可以自由組合電路，適用于射頻工程師入門學習和高校射頻通信課程實驗。

當前高校電子技術教育多以電力電子等模數電課程為主，射頻通信類實驗課程欠缺。導致很多射頻工程師初到工作崗位時，對射頻測試儀器以及器件測試方法相當陌生，增加了開展工作的難度。

為了讓射頻工程師能夠將寶貴的精力集中在設計上，而不是花費大量的時間和精力學習如何搭建測試環境，鼎陽科技推出了SVA-TB01射頻實驗教學板助力射頻實驗教學。

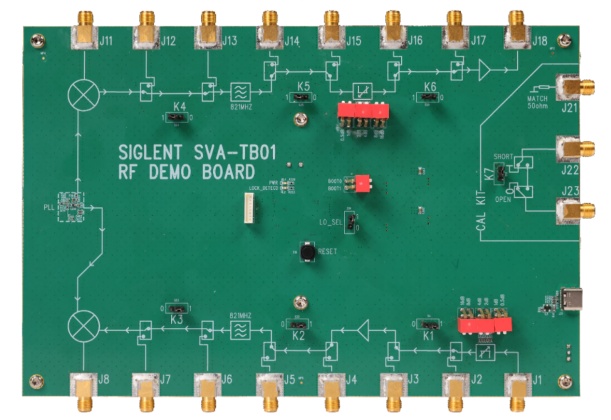

圖 1 鼎陽SVA-TB01射頻實驗教學板

該教學板由完整的發射鏈路（由衰減器、放大器、濾波器、混頻器組成）、接收鏈路（由混頻器、濾波器、衰減器、放大器組成）、校準單元（開路、短路、匹配）、本振單元以及電源模塊組成。通過視頻講解和操作練習，使用者可以更好的掌握射頻微波基本知識、射頻電路設計原理、基本元器件性能、射頻基本發射和接收鏈路特性以及測量相關知識。

集成多種射頻器件

加深對鏈路的理解

SVA-TB01中包含多種射頻電路常見器件，配合信號源、頻譜儀、矢量網絡分析儀可觀測不同器件對信號在鏈路中的影響。

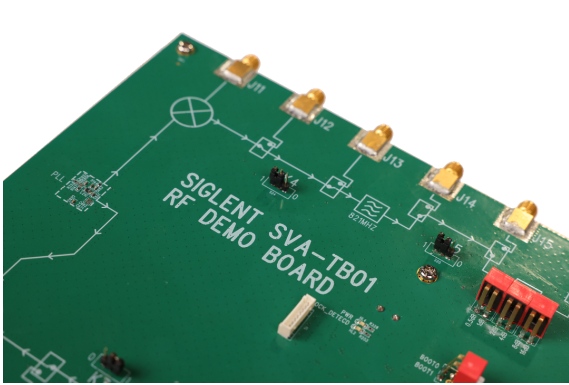

圖 2 SVA-TB01射頻實驗教學板正面絲印

濾波器

濾波器能選通特定頻率，過濾干擾信號，是射頻前端中最重要的分立器件，使信號中特定頻率成分通過而極大衰減其他頻率成分，被廣泛應用于通信、音頻處理、圖像處理等領域。它能夠去除噪聲、調整信號頻率，從而提高信號質量和可靠性。

放大器

放大器是能把輸入信號的電壓或功率放大的裝置，由電子管或晶體管、電源變壓器和其他電器元件組成。被廣泛用于通訊、廣播、雷達、電視、自動控制等各種裝置中。

混頻器

混頻器是輸出信號頻率等于兩輸入信號頻率之和、差或為兩者其他組合的電路，通常由非線性元件和選頻回路構成，其是外差通信技術和超外差通信技術的核心器件?；祛l器的目的在于生成具有新的頻率的信號，并同時保持初始信號的其它特性，以實現接收或發送。

衰減器

衰減器是在指定頻率范圍內，一種用來引入預定衰減的電路，它可以調節鏈路中信號大小。

模塊化電路設計

自主組合實驗內容

發射/接收鏈路各8個SMA接口，可以自主選擇器件進行獨立或者級聯測試。最多有20種不同的器件搭配，從實驗中體會不同器件在電路中發揮的作用。配合電路中的衰減器設置、本振單元的頻率設置，幫助用戶深刻理解不同配置對信號傳輸帶來的不同影響。通過發射鏈路和接收鏈路的設計異同，思考各個器件處理信號之間的配合。絲印電路讓您在更改連接方式時更直觀的看到電路系統中組成的器件。

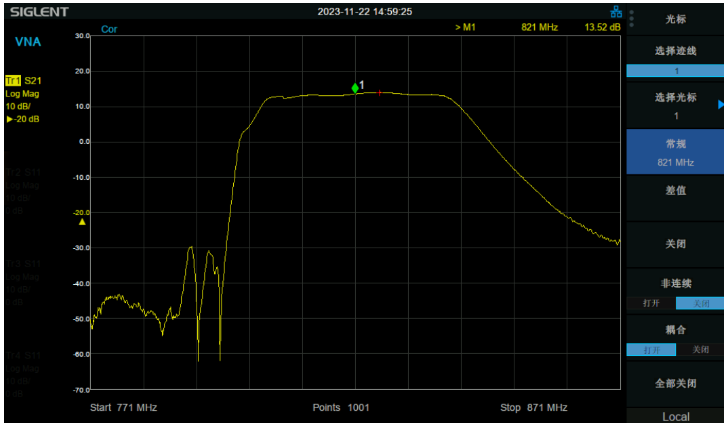

圖 3 接收鏈路級聯測試

豐富的配套儀器

在學習和使用射頻教學板的過程中，需要信號發生器、頻譜儀和矢量網絡分析儀，如果針對較大規模的實驗室，建設成本很高。鼎陽科技的多功能射頻測試儀器——SVA1000X、SVA3000X-R等系列從根本上解決了這個問題，其集成了頻譜儀、矢量網絡分析儀、TG源、模擬/數字解調等多種功能。

SVA1000X

SVA1000X測量頻率范圍為9kHz~7.5GHz，擁有優秀的參數指標：分辨率帶寬（RBW）低至1Hz，顯示平均噪聲電平（DANL）低至-165dBm/Hz，相位噪聲低至-99dBc/Hz @10kHz。同時兼具矢量網絡分析模式、故障定點分析模式、高級功率測量、ASK/FSK數字調制分析模式、EMI預兼容測試等多種特色功能，能覆蓋絕大多數射頻測試應用場景。

SSA3000X-R

SVA3000X-R的頻率范圍為9 kHz~7.5 GHz，最高實時分析帶寬達40 MHz，100%幅度觸發最小信號持續時間POI為7.2μs，無雜散動態范圍60 dB，同時具備40 MHz采樣帶寬的矢量信號數據采集和調制分析功能，功能強大，應用廣泛。

鼎陽科技自成立以來一直專注于為工程師打造專業的測試測量儀器，同時也致力于為行業培養具備豐富測量知識的工程師。此次SVA-TB01射頻教學演示板的推出，將大力推動射頻教學的發展，使得更多射頻工程師能更快地掌握好射頻及測量相關知識。
