反射傳感器是設計微型光電開關的得力助手。它們精巧直觀，可用來簡化人機交互。這些傳感器通常隱藏在紅外（IR）透鏡蓋后面，當手指或其他物體接觸鏡蓋表面時，傳感器會迅速做出響應。

光學傳感器或反射傳感器可用來簡化設計過程，便于設計直觀、智能且操作可靠的按鈕，是一種既簡單又高效的結構：

1. 傳感器一端裝有發射紅外光的發射器

2. 當手指或任何物體靠近時，會受到這種光束的照射

3. 反射信號在另一端的探測器產生光電流

這些傳感器的工作是無形的，沒有運動部件或摩擦，幾乎沒有磨損。此外，光學傳感器可以進行修正和微調，避免鏡蓋表面濕氣、水、污垢和劃痕的影響。即使帶著手套操作，它們也可以高效運行。

需要特別注意的是，與應用集成的傳感器一樣，要想取得理想的結果，必須考慮各種嚴峻挑戰。對于光學傳感器來說，這些挑戰主要是應用環境和機械條件的限制。

環境挑戰

想象一下：陽光和典型光源等外部干擾會造成探測器環境噪聲，這是需要解決的問題。這種情況下，我們要考慮由外圍孔徑反射，以及鏡蓋表面污垢、水、濕氣或劃痕所引起的偏移電流。這種偏移電流會增大接近信號，提高輸出信號的總振幅。

如果設計階段不考慮這些因素，噪聲信號強度會增大到超過設定的閾值，從而導致誤測。為防止這種情況，設計傳感器時應最大限度減少這些環境因素的影響，以保持正常的信噪比。

機械挑戰

為美觀起見，傳感器通常隱藏在紅外透鏡蓋下面，或者光學傳感器觀測孔保持最小尺寸。

此外，為了給緊密排列在一起的多個按鈕留出空間，傳感器占位面積應盡可能小。這樣一來，一方面?zhèn)鞲衅鞣庋b尺寸受到嚴格的機械約束，另一方面對發射角度/觀測特性有嚴格要求。

應用場景

了解了采用反射傳感器設計光電開關涉及的環境和機械挑戰，接下來我們深入探討三個具體應用場景。

陽光直射下工作的車載觸控開關

由于體積小巧，光學傳感器按鈕可以放在車內任何地方。不過，為了適應車輛可變條件，必須達到高標準可靠性。同時，需要考慮溫度波動和陽光的影響等因素。

傳感器可通過優化孔徑保證正確定向，以遮擋破壞性的陽光。此外，傳感器封裝設計要消除所有引起麻煩的光波長。這意味著，傳感器只對發射器波長范圍內的光做出響應，已濾除大部分環境噪聲。

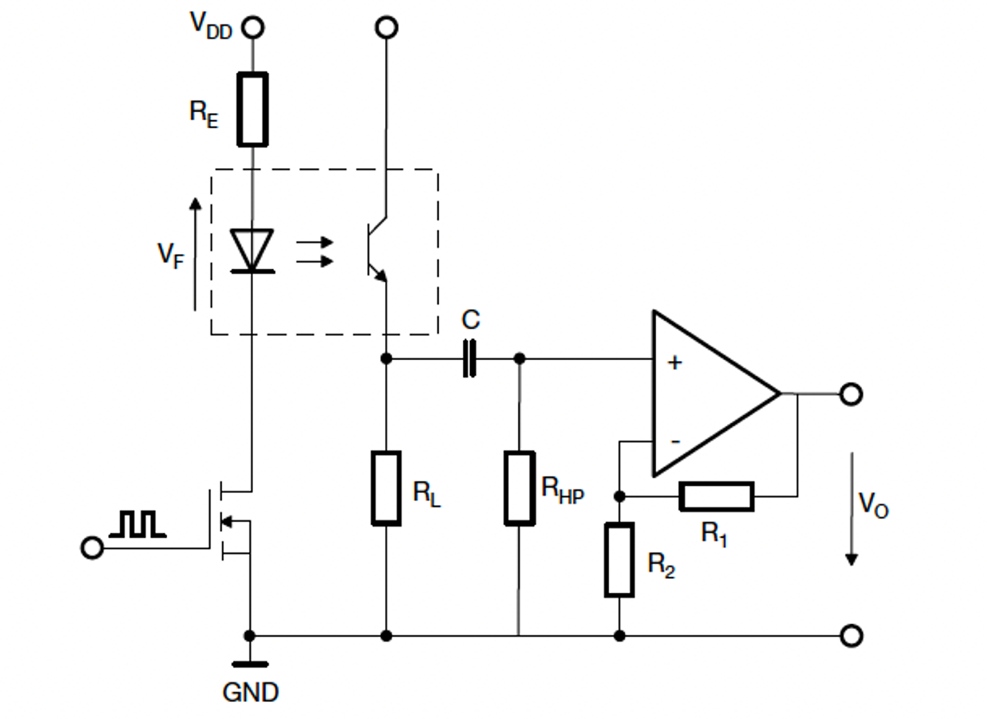

您可以在探測器一端配置DC光抑制電路和高通濾波器，進一步增強傳感器的功能，如圖1所示。這種電路確保只探測和放大脈沖發射器信號。

圖1：探測器配置DC光抑制電路和高通濾波器（圖片來源：Vishay Intertechnology）

密閉空間光學按鈕面板

當設計需要在有限空間配置多個按鈕時，非常適合使用配有發射器的傳感器，這種發射器可利用光照強度高，光輸出強的垂直腔面發射激光器（VCSEL）。

VCSEL窄發射角大大減小了鏡蓋造成的偏移，使傳感器特別適合在透明材料下工作。此外，傳感器的光照模式和緊湊尺寸允許其極為緊密地并排放置。事實上，排列密度僅受手指寬度的限制。得益于VCSEL的光照模式，您可以為鏡蓋找一個產生偏移最小的位置。這個最佳點最好由距離曲線來確定。

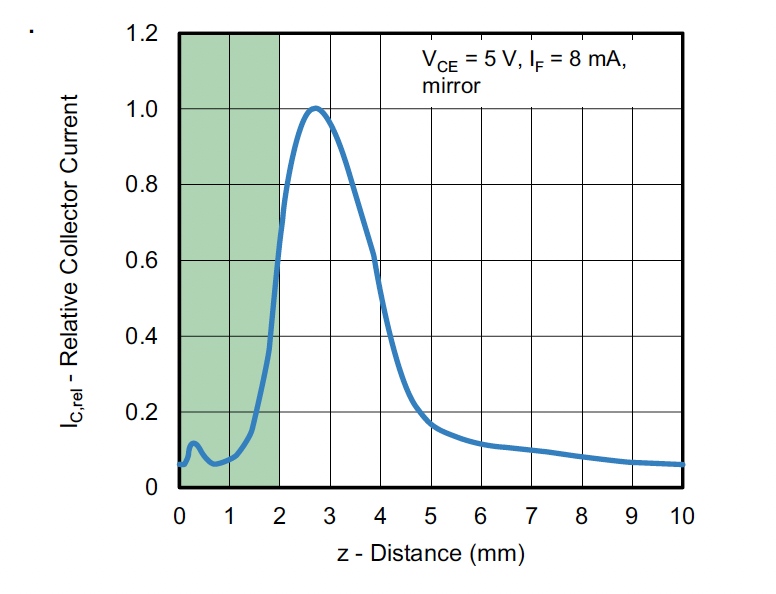

距離曲線（圖2）表示傳感器的相對輸出信號與透鏡或鏡片距離的關系。大約2mm距離內信號足夠低。這表明理想情況下，鏡片應保持在這個范圍內，最大距離不超過2mm，以最大限度減小偏移，從而提高之前提到的信噪比。

ICrel-相對集電極電流

z-距離

圖2：距離曲線表示傳感器相對輸出信號與透鏡或鏡片距離的關系。（圖片來源：Vishay Intertechnology）

適用于惡劣工業或醫療環境的按鈕

如您的目標是設計堅固耐用的按鈕，用于嚴苛的工業或醫療應用。光電按鈕表面光滑，沒有藏污納垢的縫隙，因此便于清潔。然而，關鍵是傳感器不能因液體或污垢觸發。而且，即使手指定位不準，不是直接落在傳感器上方，也可以識別按壓動作。

由于紅外發射器的發射角寬，光電按鈕對鏡蓋表面污垢的敏感度下降。這種廣角發射擴大了光照功率的分布區域。此外，廣角發射便于探測未直接放在傳感器上的手指。重要的是，這種環境中經常使用的手套不會造成問題，傳感器很容易探測。

圖3模型是一種滿足這些標準的簡化版實用按鈕設計。傳感器在距傳感器頂部3mm、厚度為2mm的紅外透鏡聚碳酸酯蓋下工作。孔徑設計足夠大，適應傳感器廣角發射，從而最大限度減小偏移噪聲。

圖3

為使其對陽光不敏感，設計采用圖1所示電路拓?fù)浣Y(jié)構。發射器的脈沖頻率為5kHz。增加的高通濾波器使截止頻率低于脈沖頻率，且有效抑制50Hz典型市電交流聲。

輸出信號可直接連接模-數轉換器做進一步處理。通過校準，傳感器可以忽略孔徑引起的偏移。這種設計非常穩定，對外部因素造成的誤觸發具有很高的抵抗能力，性能極為可靠。
