飛行時間 (ToF) 傳感器是一項突破性技術，它能實現精確的距離測量，因而讓許多行業發生天翻地覆的變化。ToF傳感器的主要優勢包括速度和精度。ToF傳感器通過測量光或信號傳播所需的時間，就可以非常精確地確定距離，即使在動態環境中也不例外。這些傳感器已被廣泛應用于各種實際應用，在諸如機器人、增強現實和汽車等領域提供增強功能。

圖源：PALERM089/Stock.adobe.com

在汽車行業中，ToF傳感器在提高安全性能方面發揮著關鍵作用。這些傳感器集成在高級輔助駕駛系統 (ADAS) 中，以實現自適應巡航控制、車道保持輔助和防撞系統。通過精確測量道路上車輛與物體之間的距離，ToF傳感器有助于實現更安全的駕駛體驗，并為自動駕駛汽車的發展鋪平道路。隨著技術的不斷發展，ToF傳感器有望用于更廣泛的應用，進一步重塑我們與周遭世界互動的方式。

本項目將為讀者提供所需必要步驟的詳細演練，以便成功組裝ams OSRAM TMF8821-Shield開發板并對其編程。此外，本文還提供每個示例的概述。

項目材料與資源

開始進行項目之前，請確保備好所有需要的產品、軟件和資源。

項目物料清單 (BOM)

?ams OSRAM TMF8821-SHIELD傳感器開發板

?NXP Semiconductors LPCXpresso55S69開發板 (LPC55S69-EVK)

項目代碼和軟件

?LPC55S69 SDK下載

?19.zip

?MCUXpresso IDE（需登錄方可下載）

其他資源

?ams OSRAM TMF8821-SHIELD快速入門指南

?TMF882X_Driver_User_Guide（包含在TMF882x_Driver_SDK_Source文件中）

?TMF882X_Software_Development_Kit_Getting_Started_Guide（包含在TMF882x_Driver_SDK_Source文件中）

其他硬件

?Micro USB轉USB Type-A（已含）

?基于Windows的個人電腦

項目技術概述

本項目旨在探索ams OSRAM TMF8821-SHIELD傳感器開發板和NXP Semiconductors LPCXpresso55S69開發板的功能。

ams OSRAM TMF882X-SHIELD傳感器開發板

ams OSRAM TMF8821-SHIELD傳感器開發板（圖1）專為評估TMF8821多區直接飛行時間 (dToF) 傳感器量身提供多功能解決方案。此開發平臺采用我們熟知的Arduino UNO外形尺寸，因此有利于快速評估TMF8821的功能。

圖1：ams OSRAM TMF8821-SHIELD傳感器開發板。（圖源：貿澤電子）

該平臺的核心配備了TMF8821傳感器，并且方便地安裝在單獨的分離板上。這種設計特性有助于將傳感器無縫集成到原型硬件布局中。傳感器分離板的尺寸緊湊，僅為20mm×12mm，為各種應用場景提供了靈活性。

TMF8821-SHIELD的主要特性如下所示:

?Arduino UNO外形尺寸

?TMF8821傳感器牢固地安裝在分離板上

?玻璃蓋片樣品種類齊全，厚度范圍為0.5mm至0.8mm

?氣隙墊片樣品豐富，厚度有0.17mm、0.25mm、0.38mm和0.5mm可選

?方便的分離板Vdd電流檢測測試點

?整合重置按鈕，以增強可用性

?板載低壓差 (LDO) 穩壓器和I2C電平轉換器，進一步增強平臺的功能。

NXP LPCXpresso55S69開發板

NXP Semiconductors LPCXpresso55S69開發板 (LPC55S69-EVK)（圖2）是專為評估和開發基于Arm® Cortex®-M33架構的LPC55S6x微控制器單元 (MCU) 而定制的平臺。該開發板與MCUXpresso工具套件完全集成，提供了可簡化開發的豐富資源。MCUXpresso套件包含設備驅動程序、中間件、快速開發功能、配置工具，甚至還包括可免費獲取的可選集成開發環境 (IDE)。

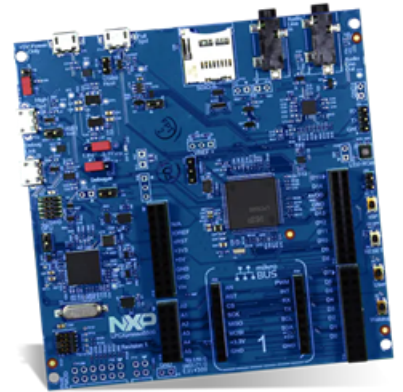

圖2：NXP Semiconductors LPCXpresso55S69開發板。（圖源：貿澤電子）

LPCXpresso55S69開發板是一款綜合性、多功能工具集，旨在幫助開發人員利用LPC55S6x MCU的功能，推進Arm Cortex-M33框架內的高效評估和開發流程。

LPCXpresso55S69開發板的主要特性如下:

?LPC55S69雙核Arm Cortex-M33 MCU，工作速度高達100MHz

?板載高速USB連接，帶Link2調試探頭，提供CMSIS-DAP和SEGGER J-Link協議選項

?經由板載調試探頭、從LPC55S69目標器件到USB的UART和SPI端口橋接功能

?用于外部調試探頭的硬件支持

?三個用戶LED、復位按鈕、三個ISP按鈕以及用于增強型控制的用戶按鈕

?配備4位SDIO microSD卡插槽，用于擴展存儲選項

?集成NXP MMA8652FCR1加速度計，用于運動檢測

?立體聲音頻編解碼器，帶線路輸入/輸出功能

?高速和全速USB端口，帶micro A/B連接器，適用于主機或器件應用

?Mikroe Click board?擴展選項，用于增加多功能性

?與Arduino UNO兼容的LPCXpresso-V3擴展站點

?Digilent Pmod?兼容擴展/主機連接器，可容納各種擴展模塊

開發項目

該項目不論是組裝還是在軟件方面都非常簡單。

硬件安裝

硬件的安裝不需要任何工具。將TFM882x擴展板與NXP LPC55S69-EVK的Arduino排針對齊，如圖3所示輕輕將擴展板插入。

圖3：將ams OSRAM TMF882X-SHIELD連接到NXP LPC55S69-EVK開發板。（圖源：ams OSRAM）

軟件安裝

本指南將全程指導您完成每個步驟，以成功設置運行ams OSRAM軟件開發工具包 (SDK) 中提供的任何示例所需的環境。

下載及安裝

本項目需要下載三個軟件：ams OSRAM軟件開發套件、NXP MCUXpresso IDE和MCUXpresso SDK。

ams OSRAM軟件開發套件

下載運行在NXP LPC55S69-EVK上的ams OSRAM SDK。使用“項目代碼和軟件”章節提供的鏈接下載TMF882X_Driver_SDK_Source_vX.XX.zip文件，確保下載最新版本。本項目使用的版本為v1.19，鏈接參見“資源”章節（圖4）。

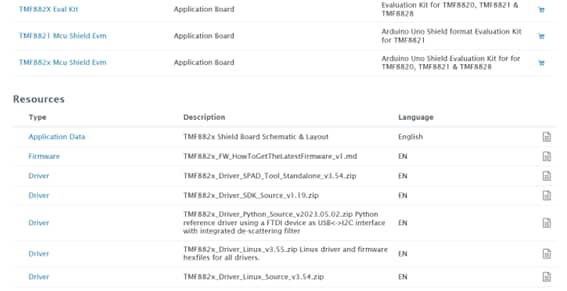

圖4：從ams OSRAM網站下載TMF882x Driver SDK。（圖源：貿澤電子）

下載完成后，將文件解壓縮，并在解壓所得文件的document文件夾中找到“Software Development Kit Getting Started Guide”文件。

MCUXpresso IDE

下載并安裝最新版本的NXP MCUXpresso IDE（鏈接位于“項目資料與資源”章節），我們將使用它來連接到NXP板（圖5）。

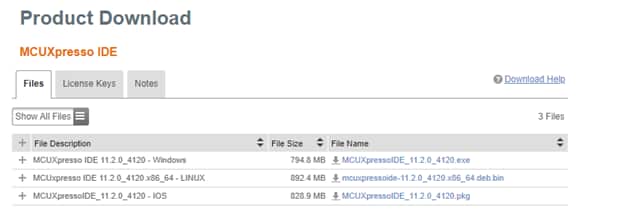

圖5：MCUXpresso IDE下載頁面。（圖源：貿澤電子）

下載成功后，運行安裝程序，根據屏幕上的說明完成安裝，包括安裝設備驅動程序或控制器（圖6）。

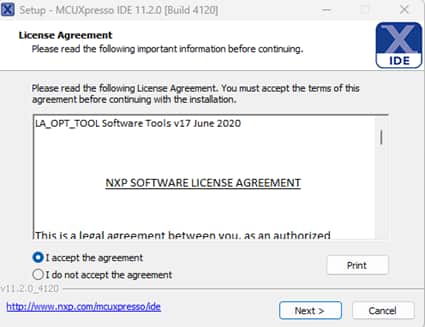

圖6：MCUXpresso安裝窗口。（圖源：貿澤電子）

MCUXpresso SDK

安裝完IDE后，接下來安裝MCUXpresso SDK。如果是第一次啟動IDE，“Welcome”（歡迎）選項卡中將出現下載并安裝SDK的選項（圖7）。

圖7：MCUXpresso IDE SDK安裝歡迎畫面。（圖源：貿澤電子）

或者，您也可以點擊MCUXpresso IDE任務欄中的藍色X圖標來安裝SDK（圖8）。

圖8：MCUXpresso SDK安裝圖標。（圖源：貿澤電子）

此時將出現一個窗口，顯示板列表（圖9）。在窗口右上方的“Filter”（篩選條件）搜索欄中，輸入“l(fā)pcxpresso55s69”，然后在板列表中單擊“Install”（安裝），如出現多個可用選項，請確保只選擇最新版本。按照屏幕上的說明進行安裝。完成后，選擇“File”（文件），然后點擊“Restart”（重啟），重新啟動MCUXpresso IDE。

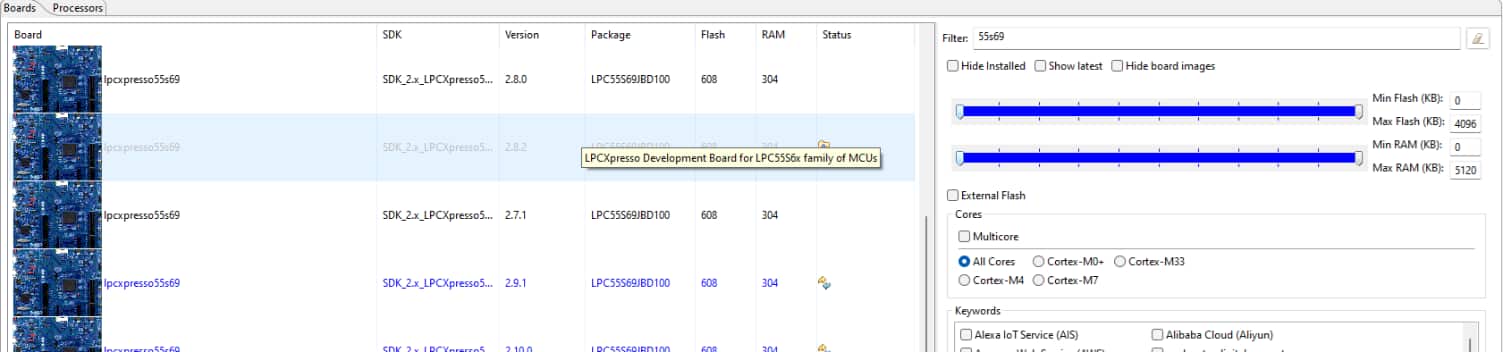

圖9：MCUXpresso SDK搜索和選擇。（圖源：貿澤電子）

如果一切安裝無誤，您將在“Installed SDKs”（已安裝的SDK）窗口看到已成功安裝的SDK（圖10）。

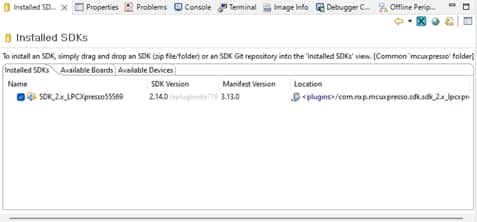

圖10：“Installed SDKs”（已安裝的SDK）窗口。（圖源：貿澤電子）

組合

安裝完所有必要軟件后，現在開始編程并運行提供的示例。

硬件編程

將micro-USB電纜的USB-A端插入編程PC、micro-USB端插入板左側標有Debug Link（調試鏈接）的USB連接器上，如圖11所示。

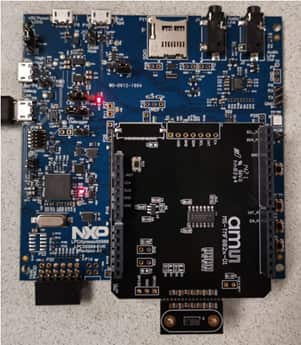

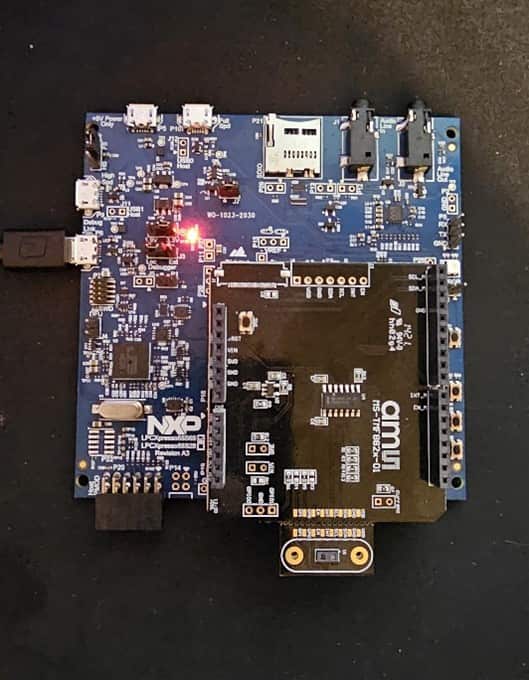

圖11：組裝完成的硬件，并且插入了USB電纜以進行編程。（圖源：貿澤電子）

接下來，導入本演示的示例項目。

打開MCUXpresso IDE。

單擊File（文件），然后單擊Import…（導入）。

在Import（導入）窗口中，單擊General（通用）并選擇Existing Projects into Workspace（將現有項目導入工作區）。

選擇Select root directory（選擇根目錄）單選按鈕，單擊Browse…（瀏覽），進入解壓縮后的ams OSRAM軟件開發套件中。

選擇TMF882X_example_simple folder，然后單擊Select Folder（選擇文件夾）（圖12）。

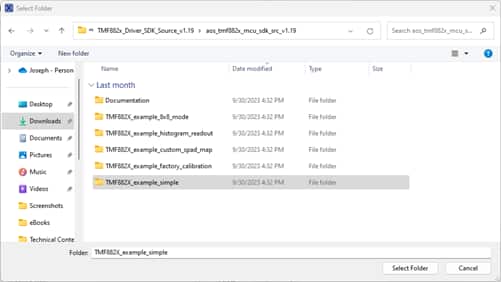

圖12：選擇要導入的示例程序。（圖源：貿澤電子）

在“Import”（導入）窗口的“Projects”（項目）部分中，選擇示例程序左邊的復選框（圖13）。

選擇Copy projects into workspace（將項目復制到工作區）

完成后單擊Finish（完成）。

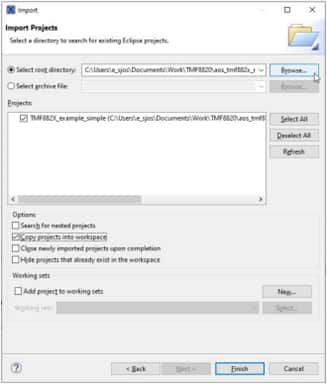

圖13：導入項目選項。（圖源：NXP）

項目加載成功并連接到開發板后，構建并運行項目。

在MCUXpresso IDE中，單擊Project（項目），然后單擊Build All（構建全部）。

通過控制臺窗口確認構建已完成并且未發生錯誤（圖14）。

圖14：控制臺窗口顯示項目構建已完成。（圖源：貿澤電子）

單擊綠色的Debug（調試）按鈕運行項目（圖15）。此操作將打開“Debug Configurations”（調試配置）窗口。

圖15：調試按鈕。（圖源：NXP）

在“Debug Configurations”（調試配置）窗口中，選擇TMF882X_example_simple Link Server Debug（TMF882X_example_simple Link Server調試），然后選擇窗口右下角的“Debug”（調試）按鈕（圖16）。

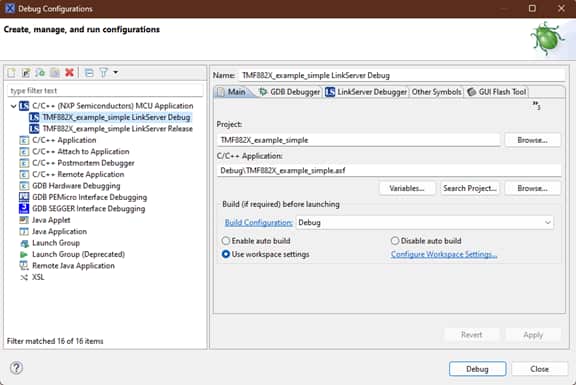

圖16：“Debug Configurations”（調試配置）窗口。（圖源：貿澤電子）

此時會打開一個窗口，以驗證LPCXpresso55S69與編程PC之間是否已建立連接。如果“Supported Probes”（支持的探頭）部分中“MCUXpresso IDE LinkServer”旁邊的復選框尚未選中，則選擇該復選框（圖17），然后單擊OK（確定）。

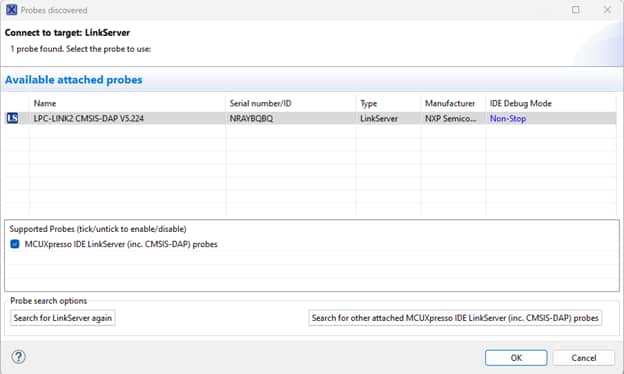

圖17：LinkServer連接窗口。（圖源：貿澤電子）

調試程序?qū)硬υO(shè)備進行編程。接下來，啟動終端窗口：

在“Terminal”（終端）窗口中，選擇“Open a Terminal”（打開終端）圖標（圖18）。

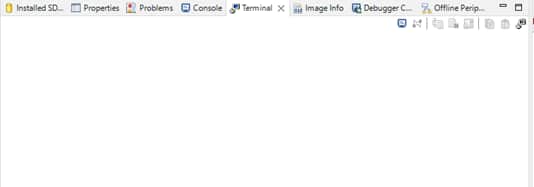

圖18：“Terminal”（終端）窗口。（圖源：貿澤電子）

從下拉菜單中選擇Serial Terminal（串行終端），然后單擊OK（確定）。

確保串行端口設置如圖所示，更改串行端口以匹配設備（圖19），然后單擊OK（確定）。

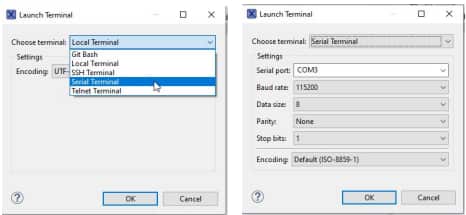

圖19：終端設置。（圖源：NXP）

單擊綠色的Resume（繼續）圖標，從斷點處開始繼續運行應用程序（圖20）。

圖20：調試?yán)^續按鈕。（圖源：NXP）

完成后，軟件會告訴您按開發板上的ISP按鈕開始測量。運行期間，綠色LED將亮起，終端窗口將顯示測量結果（圖21）。如要停止，只需點擊“Resume”（恢復）圖標右側的方形紅色“Terminate”（終止）按鈕，即可終止調試會話。

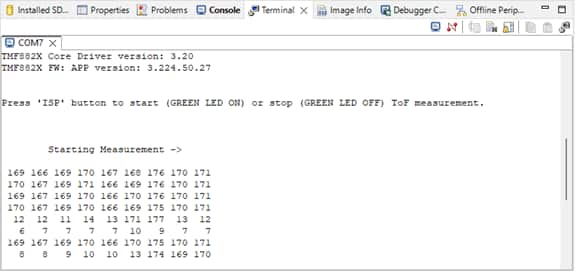

圖21：ToF串行輸出的簡單示例。（圖源：貿澤電子）

本示例提供包含最少配置的基本演示，展示了一個非常簡單的用例。該示例使用默認的3×3區域，以厘米為單位測量并打印結果。按下NXP開發板上的ISP按鈕將開始測量，運行測量時綠色LED指示燈亮起。

軟件文件夾中的其他示例可以更深入地介紹設備功能，例如工廠校準和配置8×8區域。

結語

飛行時間 (ToF) 傳感器可以迅速、準確地執行距離測量，即使在復雜環境下亦是如此。將ams OSRAM TMF8821-Shield開發板與NXP Semiconductors LPCXpresso55S69開發板相結合，可為工程師開發從機器人到汽車等行業的產品提供一種快速高效的方法，讓他們能夠進一步探索ToF傳感器的功能。
