隨著全球對綠色低碳的呼聲日益高漲，功率變換技術在用電設備中的作用愈發凸顯。高效的功率變換不僅關乎著設備的性能優化，更是提高能源利用效率和降低碳排放的關鍵。因此，探索并發展更高效的功率變換技術，對于我們邁向綠色低碳的未來至關重要。

在此背景下，越來越多的半導體廠商開始重視低功耗設計，以不斷提升產品性能和優化應用方案來滿足更多的市場需求。作為行業的引領者，Power Integrations（以下簡稱“PI”）在該領域內必然不會缺席，其最近推出的InnoMux-2?系列單級獨立穩壓的多路輸出離線式電源IC，就是一種支持各種輸出特性組合、且高效低耗的理想解決方案。

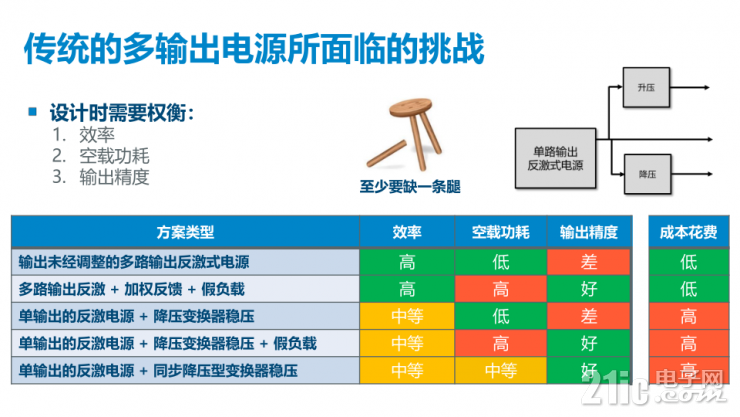

我們都知道，直流供電是用電設備中最基本、最簡單的一種供電方式，許多電子產品都需要多種直流電壓供電才能正常運行。在傳統的解決方案中，通常使用的是“單路反激式電源+多個降壓/升壓變換器”的方式來改善電壓穩定輸出的。

然而，這種兩級架構往往會造成系統整體效率的下降，同時由于單級反激方案中各路峰值充電和“能量不足”效益的存在，有時需要在輸出端使用假負載電阻，而這會帶來空載或待機功耗的增加。因此，傳統的多路輸出電源設計很難在效率、空載功耗和輸出精度之間實現良好的平衡。所以，多路輸出電源的設計使得設計者必須就某些性能表現之間做折中選擇，面臨著一系列復雜的技術和設計的挑戰。

不過，PI全新推出的InnoMux-2 IC，則完美地解決了上述所有問題。

據PI技術培訓經理Jason Yan介紹，全新開關IC采用的是一個單級的架構，通過將AC-DC和后級DC-DC變換級整合到單個芯片中，可以提供多達3個獨立的穩壓輸出，或者2個恒壓輸出和1個恒流輸出，而每路輸出具有獨立的反饋及控制機制，保證其在任何工況下輸出的穩定。

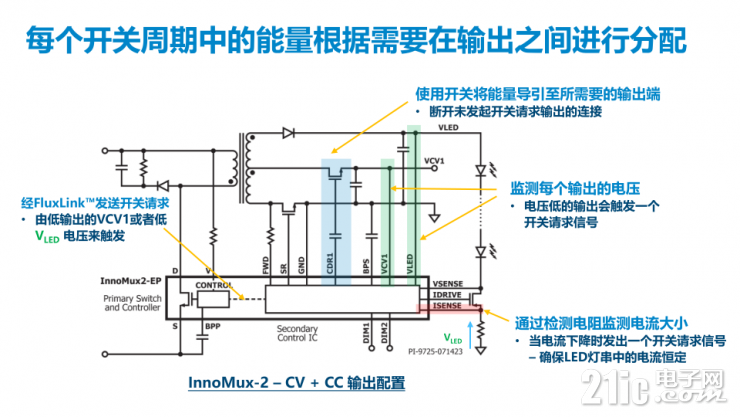

與傳統的兩級架構相比，InnoMux-2 IC無需使用單獨的DC-DC變換級，就能讓每個開關周期中的能量都能根據需要在輸出之間進行分配。這樣的設計不僅可以減少元件數目、減小PCB占板尺寸、降低元件成本和制造復雜性，同時還能大大提高能量轉換效率、減少能量損耗。

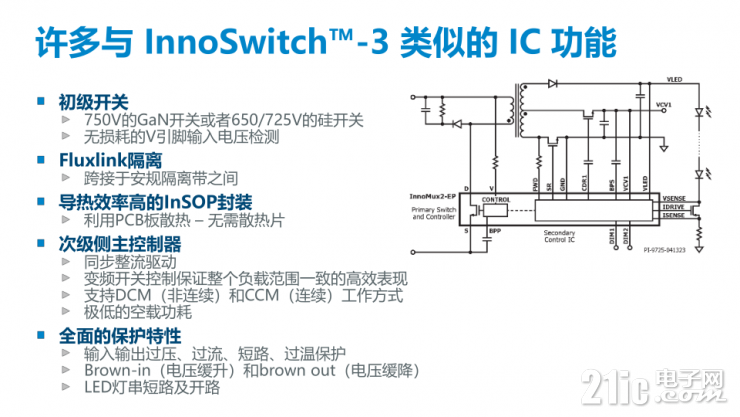

與此同時，InnoMux-2 IC還采用了750V PowiGaN?氮化鎵開關管、零電壓開關（無需有源鉗位）和同步整流技術。由于氮化鎵這種第三代半導體材料具有高功率密度、低能耗、適合高頻率、支持更高環境溫度工作等特點，能夠在更高的電壓下提供更低的損耗，并且在開關切換時使用的能量更少。因此，氮化鎵開關器件的體積也相對較小，電源設計人員能夠在很寬的輸入輸出電壓范圍內實現更高的開關頻率，同時在較小的物理尺寸上達到期望的設計效率?？梢哉f，這些材料和技術都有助于效率的進一步提高。

而在封裝方面，InnoMux-2 IC采用的是PI獨有的高效散熱的InSOP?24和InSOP?28封裝，可通過PCB進行散熱，因此無需使用散熱片，這也進一步節省了設計成本。

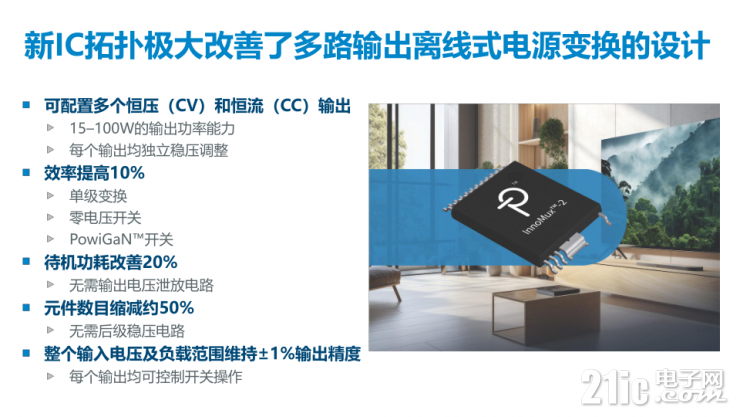

從上述技術特性不難看出，新IC拓撲極大地改善了多路輸出離線式電源變換的設計。正如Jason Yan在介紹中所提到的，“InnoMux-2 IC可以配置多個恒壓（CV）和恒流（CC）輸出，實現15-100W的輸出功率能力，并且每個輸出均獨立穩壓調整；同時相對于傳統的兩級功率架構，能使整體系統效率提升10%，待機功耗改善20%，元件數目縮減約50%，整個輸入電壓及負載范圍均能使輸出維持在±1%的輸出精度。”

另外，在PI看來，更高效的功率變換對于低碳未來至關重要。此前，能源之星^®和歐盟標識指令都對設備的功耗進一步進行了限制，設備工作期間及待機狀態的系統功耗限值均更加嚴格；而生態設計指令2024/826也將待機功耗從500mW降至300mW，并且更多應用涉及到滿足待機限制的要求。因此，為了滿足節能減排的環保要求，就需要考慮低配置和提高效率，而PI此次推出的InnoMux-2 IC，則完全符合這些標準。

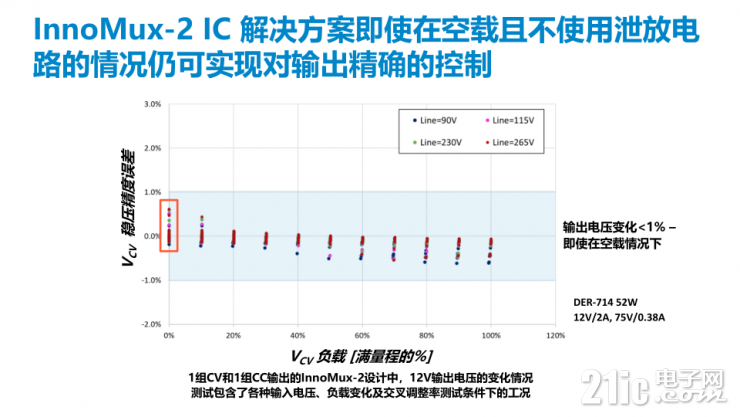

根據官方提供的數據顯示，InnoMux-2 IC可提供高達100W的輸出功率，并且在整個輸入電壓、負載范圍、溫度及負載電流跳變的條件下滿足優于±3%的調整精度。電源系統的總效率（從交流到穩壓的低壓直流輸出段）可超過90%；同時，先進的InnoMux-2控制器還能管理輕載下的功率輸出，無需使用假負載電阻，可輕易滿足300mW待機功耗的限值要求，并使得用電設備能夠實現更多的待機功能。

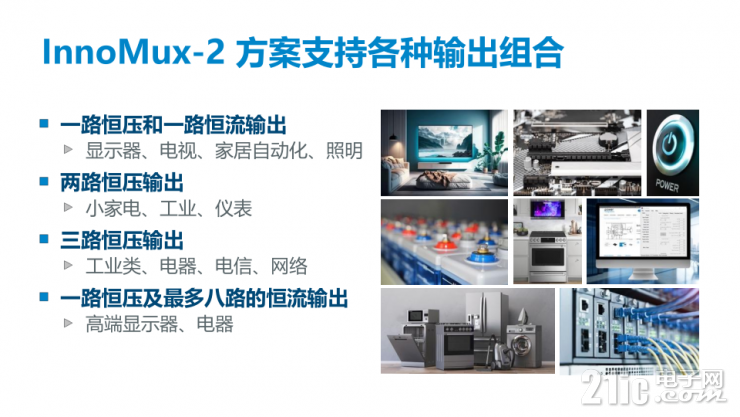

事實上，InnoMux-2 IC是基于上一代產品的成功經驗而設計的，PI除了對技術性能進行改善，還擴大了產品的應用范圍。InnoMux-2 IC方案支持多種輸出組合，從一路恒壓和一路恒流輸出，到兩路恒壓輸出、三路恒壓輸出，再到一路恒壓及最多八路的恒流輸出，這些應用場景都可以使用，該器件非常適用于白色家電、工業系統、顯示器，以及其他需要多組供電電壓的用電設備中。

總之，InnoMux-2 IC是一款非?！奥斆鳌钡睦硐胄烷_關器件，它不僅能夠將電源的能量引導到所需的輸出端，實現多路輸出的高穩定性輸出，還能支持多種電源輸出特性和多個功率級別，滿足不同市場的應用需求。可以想象，在PI全新多路輸出離線式電源IC的創新驅動下，未來的用電設備將會更加節能省電、安全可靠。
