奈梅亨，2024年3月5日：全球基礎半導體器件領域的高產能生產專家Nexperia今日宣布推出全新的專用于監測和保護1.8 V電子系統的4通道和8通道模擬開關系列產品。該系列多路復用器包含適用于汽車應用的AEC-Q100認證型號，以及適用于更廣泛的消費類和工業應用的標準版本，例如用于傳感器監測與診斷、企業計算以及家用電器等場景。

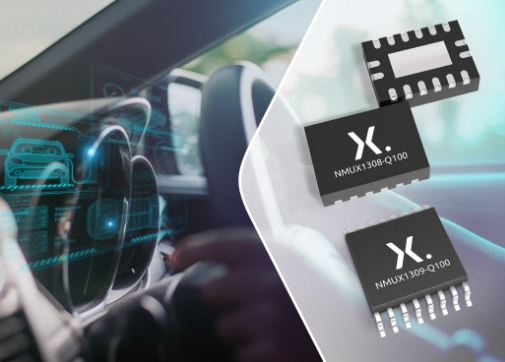

在使用模擬開關時，由于控制電路的電壓與模擬開關的電源電壓不匹配，設計人員通常需要額外采用電平轉換器。相比之下，NMUX1308和NMUX1309開關中的控制引腳可以不受其供電電壓范圍的影響，這意味著無需額外使用元件來進行電平轉換操作，從而可以節省電路板空間并降低成本。

Nexperia在設計該系列模擬開關時，增加了一些額外的功能，以提升整個系統的安全性。通過失效保護邏輯，控制引腳能夠在系統上電之前預設偏置，并且即使在系統斷電后仍能保持預設偏置狀態。這樣便無需在模擬開關和系統微控制器單元(MCU)之間進行電源序列啟動。通過斷電保護功能，模擬引腳能夠在系統上電前預設偏置，并在系統斷電后仍能保持預設偏置狀態。這種設計能夠消除對模擬開關及其下端支持模擬信號和ADC電路的各條電源軌進行電源序列啟動的相關限制。NMUX130X兼具這兩項功能，可以防止通過模擬開關的引腳向電源軌反向供電。

NMUX1308和NMUX1309模擬開關器件集成有注流控制電路，當禁用信號通道上發生過電壓事件時，能夠?qū)⒂行ǖ郎系妮敵鲭妷浩葡拗圃? mV以內。因此不再需要額外添加外部二極管和電阻網絡，從而可以節省電路板空間并降低成本。

NMUX1308和NMUX1309模擬開關包括8通道和雙4通道器件，提供標準(-40℃至+85℃)和車規級(-40℃至+125℃)版本，并有引線式封裝和無引線式封裝選項，包括支持汽車應用AOI(自動光學檢測)的無引線封裝。
