5月8日，中星聯華技術支持總監蘇水金給帶來《精密測試關鍵技術大揭秘！》，詳解中星聯華超低相噪微波信號源的6大核心特色，助您快速精準測試，解決尖端測試的苛刻要求。

1、高精尖測試挑戰

隨著技術的發展，以及人們對系統功能和性能要求的提高，寬帶應用可以說是與日俱增。采用寬帶技術之后，系統功能和性能確實有很大提升，但是系統設計越來越復雜，同樣地，對于相應的測試也提出了新的挑戰。

高精尖測試對測試儀表提出了更高要求

挑戰一：高載頻、高帶寬信號產生與分析，以驗證系統性能。

挑戰二：要求相位噪聲越來越低，傳統測試儀表很難滿足要求。

挑戰三：信號越來越復雜，并且外部電磁環境日益復雜，這對于設備正常工作的影響不容忽視。如何使用測試儀表模擬復雜環境？

挑戰四：如何模擬多路相參或同步信號，以驗證接收機的性能？

2、Pro信號源的6大核心特色

模擬信號源的關鍵指標

信號源在電子測試中有著廣泛的應用。它可以用于ADC測試、混頻器測試、多路同步時鐘提供、衛星通信與雷達領域高頻電子器件測試方面。

信號源的穩定性、可調節性和準確性，對于正確評估和驗證電子設備的性能至關重要。

判斷信號源性能的關鍵指標有以下幾點：

核心指標：頻率、功率

性能指標：相噪、雜散、諧波、頻率切換速度、分辨率、通道數等

中星聯華Pro信號源的6大特色

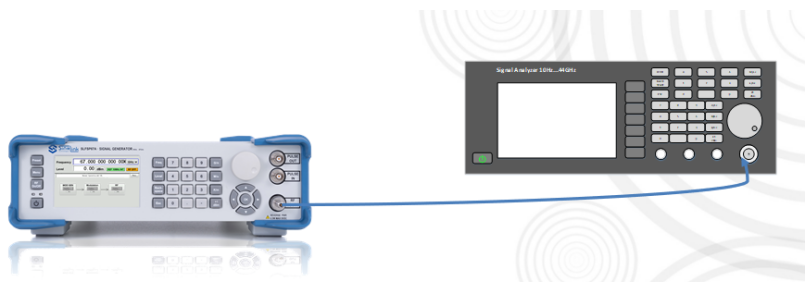

低相噪

信號干凈純粹，讓測試更精準

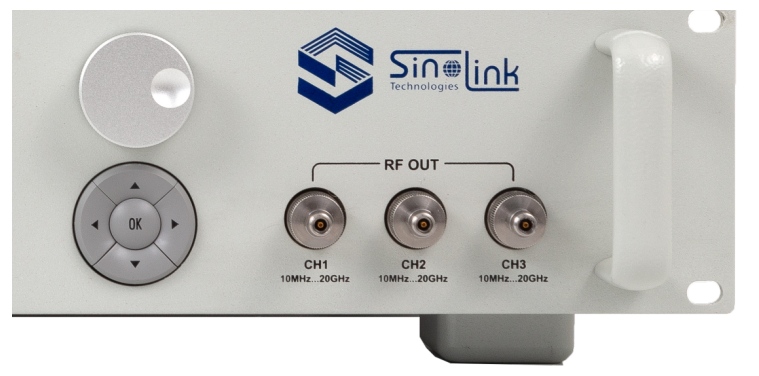

多通道

多通道輸出，通道間嚴格相參，讓測試更從容

具有多路同時相參輸出

通道之間信號頻率/幅度可調可控

具備窄脈沖調制功能 最小脈寬20ns

支持雙音信號輸

功率準

穩功率，大動態，讓測試更穩定

絕對電平精度：±0.5dB（-20dBm~+20dBm）

最大輸出功率：≥20dBm@20GHz

最小輸出功率：-120dBm

頻譜純

頻譜干凈純粹，讓測試更純粹

極低寬帶噪聲

更低諧波

更高非諧波抑制

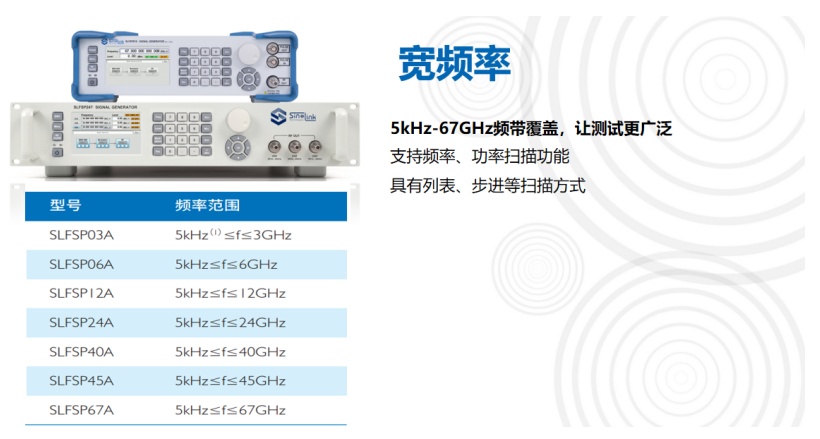

寬頻率

5kHz-67GHz頻帶覆蓋，讓測試更廣泛

支持頻率、功率掃描功能

具有列表、步進等掃描方式

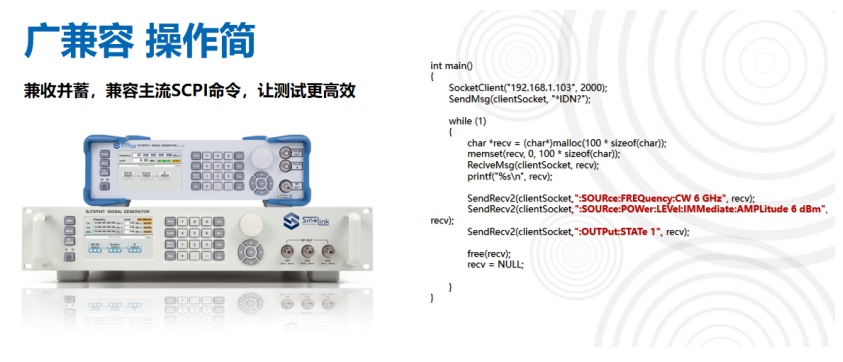

廣兼容 操作簡

兼收并蓄，兼容主流SCPI命令，讓測試更高效

支持python、C、MATLAB、VC++、LabView等編程語言

兼容業內主流信號源SCPI命令

3、信號源典型應用

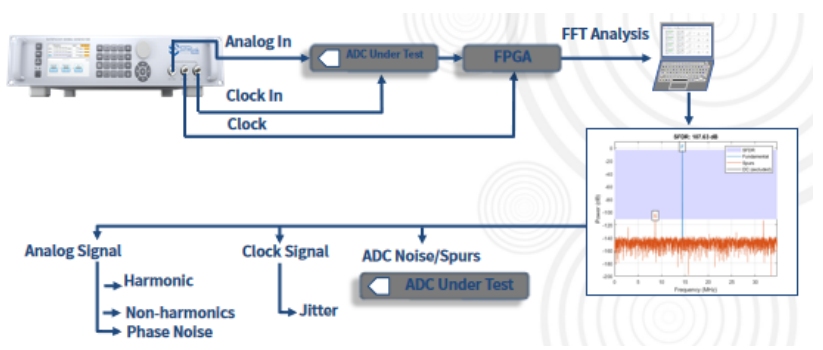

ADC測試

隨著ADC的速度越來越快，精度越來越高，14bit、16bit。為了精確測試ADC的SFDR / ENOB / SNR 等參數，需要給ADC提供超低相噪時鐘信號輸入和模擬信號輸入，對輸入信號質量有非常苛刻的要求，才能保證測試準確，第二就是需要多路信號同時輸入，一路給ADC模擬信號輸入，一路是ADC時鐘信號輸入。

中星聯華的Pro系列信號源具有超低相位噪聲、＜-150dBc/Hz@1GHz,10kHz offset，輸出非常純凈的信號，支持多通道相參信號輸出，一臺儀器同時為ADC測試提供模擬信號輸入和時鐘信號輸入，一臺頂多臺，保證了ADC測試的SFDR / ENOB / SNR / THD / SINAD等參數的精確測量，是目前業內唯二能夠滿足上述苛刻條件的信號源廠家，有效解決“卡脖子”難題。

DAC測試

DAC是把一串?dāng)?shù)字信號轉成模擬信號，在DAC的測試中也需要超低相噪的時鐘信號輸入。

中星聯華Pro系列信號源為DAC測試提供業內領先的超低相噪的時鐘輸入信號，保證了DAC驗證的精確測量。

PLL測試

鎖相環廣泛用于電子系統中,以穩定和控制信號的頻率、相位和時序,以滿足各種通信、數據傳輸。

在數字電路和通信領域， PLL可以用來提取、跟蹤、復原和生成特定頻率的信號，以實現數據同步、時鐘分配和頻率調整等功能。

中星聯華pro系列微波信號源超低相噪，為PLL測試提供晶振級的參考輸出，具備以下優點：

? 頻率可調，解決一機多頻點測試的難點

? 功率可調，解決晶振單一幅度輸出的痛點

? 頻譜純凈，可為測試提供可靠的參考標準

? 界面簡潔，操作簡單易上手

計量校準

中星聯華pro系列超低相噪微波信號源可用于：

頻率精度、功率精度、相位噪聲、諧波失真、線性度、平坦度、頻率穩定性、功率穩定性、三階交調失真IMD3等計量參數測試

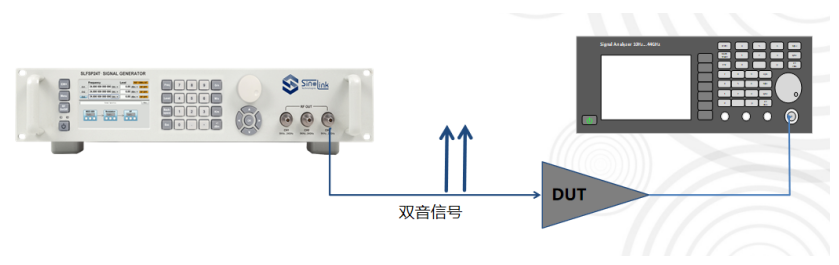

三階交調失真測試

中星聯華pro系列超低相噪微波信號源單臺儀器直接可生成雙音信號，測試簡單又精度高，一臺頂多臺，讓測試更從容。

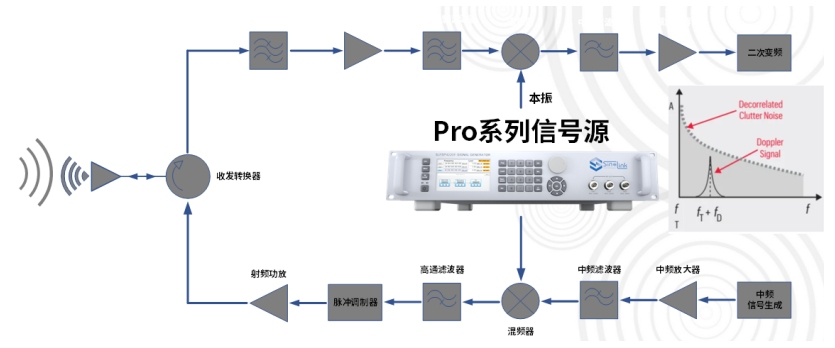

接收機本振替代

在雷達、通信、基站等射頻收發系統中，本振是一個非常關鍵的信號，本振頻率穩定性需要精確控制在指定的范圍內，頻率的短期穩定性考量指標就是相位噪聲，為了保證射頻系統的性能穩定性和可靠性，需要超低相位噪聲的本振信號。

中星聯華的Pro系列信號源具有業內領先的超低相位噪聲、可輸出非常純凈的高質量的本振信號，是作為本振替代的理想選擇。

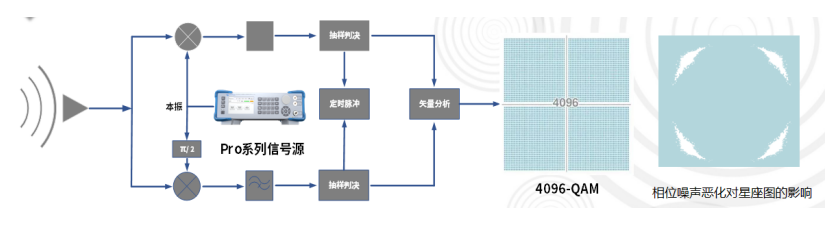

高階QAM本振替代

在無線通信應用中，現行主流通信信號WIFI6，速率最高支持9.6Gbps，是利用1024QAM調制的。未來WIFI7最高可支持30Gbps，是WIFI6速率的3倍多，采用了更高階的4096QAM，調制格式更加復雜。由于QAM調制是通過改變信號的幅度和相位來傳輸信息的，相位噪聲不好會導致接收到的信號的EVM會變差，錯誤率增加。中星聯華的Pro系列信號源具有業內領先的超低相位噪聲、可輸出非常純凈的高質量的本振信號，是驗證通信信號本振替代的理想選擇。

SLFS-Pro系列超低相噪微波信號源具有低相噪、多通道、功率準、頻譜純、寬頻率、廣兼容的特點，可高效靈活應用于 ADC/DAC 測試、PLL測試、本振替代、接收機測試、ATE 測試、基站測試、計量校準等尖端測試測量領域，為用戶帶來全球尖端測試測量?jī)x器新選擇！
