本篇測評由優秀測評者“JerryZhen”提供。

本文將介紹基于米爾電子MYD-LT527開發板的網關方案測試。

一、系統概述

基于米爾-全志 T527設計一個簡易的物聯網網關，該網關能夠管理多臺MQTT設備，通過MQTT協議對設備進行讀寫操作，同時提供HTTP接口，允許用戶通過HTTP協議與網關進行交互，并對設備進行讀寫操作。

二、系統架構

網關服務：基于FastAPI框架構建的Web服務，提供HTTP接口。

MQTT客戶端：負責與MQTT設備通信，管理設備連接、消息發布和訂閱。

設備管理：維護一個設備列表，記錄設備的基本信息和狀態。

數據存儲：使用內存或數據庫存儲設備數據，確保數據持久化。

三、組件設計

MQTT組件：

負責與MQTT broker建立連接。

訂閱設備主題，接收設備發送的消息。

發布消息到設備，實現遠程控制。

設備管理組件：

維護一個設備列表，記錄設備的唯一標識符（如設備ID）、MQTT主題、連接狀態等信息。

提供設備增刪改查的方法。

HTTP組件：

基于FastAPI定義HTTP接口。

接收用戶請求，調用MQTT組件和設備管理組件進行相應操作。

返回操作結果給用戶。

四、接口設計

設備列表：

GET /devices：返回所有設備的列表。

POST /devices：添加新設備到網關。

DELETE /devices/{device_id}：從網關中刪除指定設備。

設備詳情：

GET /devices/{device_id}：返回指定設備的詳細信息。

設備數據：

GET /devices/{device_id}/data：獲取指定設備的最新數據。

POST /devices/{device_id}/data：發送數據到指定設備。

設備控制：

POST /devices/{device_id}/control：發送控制命令到指定設備。

五、數據結構設計

設備信息：

設備ID (device_id)：唯一標識設備的字符串。

MQTT主題 (mqtt_topic)：設備在MQTT broker上的主題。

連接狀態 (connection_status)：表示設備是否在線的布爾值。

其他設備屬性（如名稱、描述等）。

設備數據：

設備ID (device_id)：關聯設備信息的設備ID。

時間戳 (timestamp)：數據發送或接收的時間。

數據內容 (data)：設備發送或接收的具體數據，可以是JSON格式或其他格式。

六、安全性考慮

使用HTTPS協議提供安全的HTTP通信。

實現用戶認證和授權機制，確保只有授權用戶可以訪問和操作設備。

對于敏感操作（如刪除設備），要求用戶進行二次確認或提供額外的安全措施。

七、部署與擴展

使用Docker容器化部署網關服務，便于管理和擴展。

根據需要，可以水平擴展網關實例以處理更多的設備連接和請求。

八、實現步驟

安裝所需的Python庫：fastapi, uvicorn, paho-mqtt等。

創建FastAPI應用并定義路由。

實現MQTT組件，包括與MQTT broker的連接、訂閱、發布等功能。

實現設備管理組件，維護設備列表并提供增刪改查的方法。

實現HTTP組件，調用MQTT組件和設備管理組件處理用戶請求。

編寫測試代碼，驗證網關的各項功能是否正常工作。

部署網關服務并監控其運行狀態。

該設計方案僅僅是概述，具體實現細節可能需要根據實際需求和項目環境進行調整和優化。在實際開發中，還需要考慮異常處理、日志記錄、性能優化等方面的問題?；谏鲜鲈O(shè)計方案，以下是一個簡化版的參考代碼，展示了如何使用FastAPI和paho-mqtt庫來創建一個物聯網網關。需要注意，示例中不包含完整的錯誤處理、用戶認證和授權機制，這些在實際生產環境中都是必不可少的。依賴的主要庫版本：

fastapi==0.108.0

paho-mqtt==1.6.1

網關模擬代碼gateway.py：

具體代碼可參見米爾公眾號

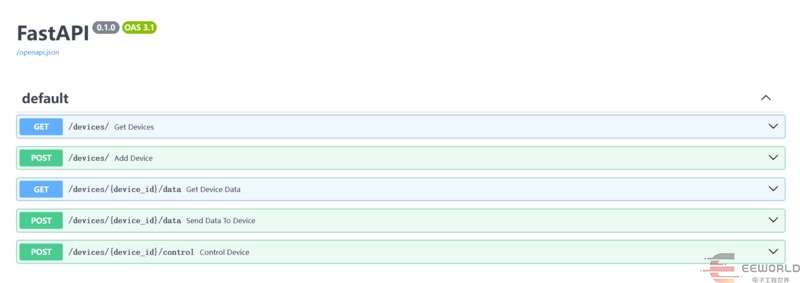

運行網關代碼，打開網頁得到api接口：

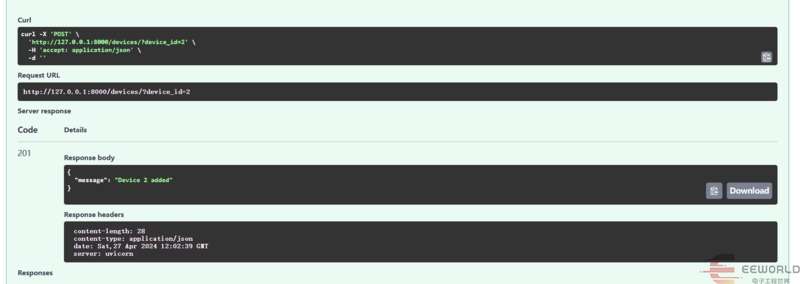

通過api分別添加設備1和設備2，

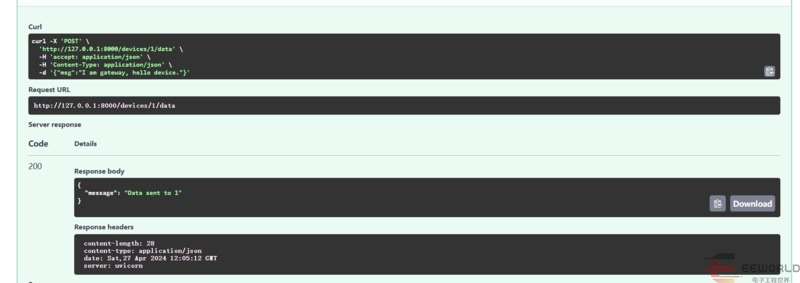

在另外兩個控制臺中分別運行模擬設備1和模擬設備2的代碼通過網頁API向設備1發送數據

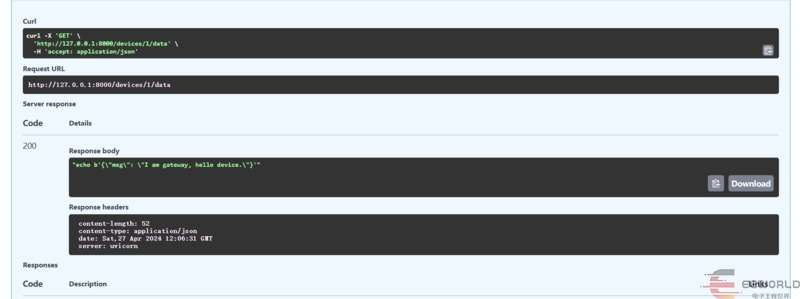

通過網頁API獲得設備回復的數據，設備代碼中只是簡單的把網關發過來的數據進行回傳

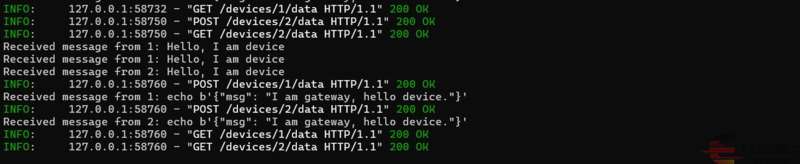

我們在網關的后臺可以看到完整的數據流

至此一個簡易的網關已經實現了，接下來將會嘗試實現樓宇里的最常見的bacnet設備進行通訊管理。
