由剎車燈、倒車燈、轉向燈、霧燈等組成的汽車尾燈，既能在光線低暗時發出照明信息，也可向周圍環境傳遞車輛的行駛狀態與意圖信號，對于行車安全起著至關重要的作用。與傳統尾燈相比，貫穿式汽車尾燈更加醒目、美觀、安全，因此逐漸成為當代尾燈設計的首選。

極海聯合廣州匯昕微電子科技有限公司推出主控MCU采用G32A1445的貫穿式汽車尾燈解決方案，注重整機協作，以貼近客戶應用需求為出發點，只需少量外部組件，便可保障汽車尾燈應用的高可靠性與易設計性。

G32A1445汽車尾燈解決方案

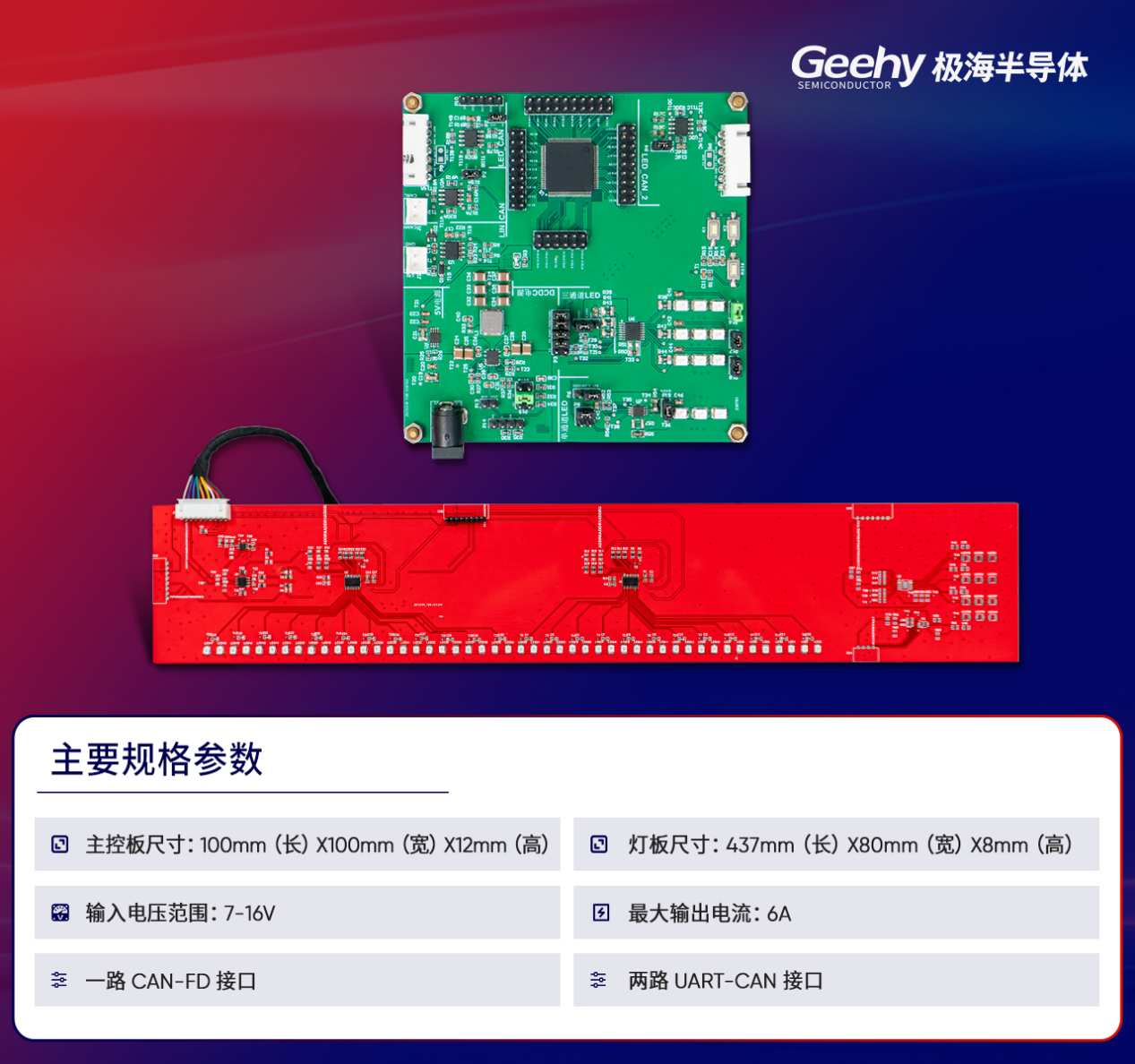

G32A1445汽車尾燈解決方案不但滿足車規要求，更具高辨識度、高可靠性。整機系統由電源LDO電路、BUCK電路、MCU控制電路、LED燈PCBA通信電路和燈板電路等組成，能同時支持傳統三路尾燈顯示和貫穿式流水顯示。

G32A1445汽車通用MCU與三路LED燈聯動顯示紅黃燈色，通過PWM控制LED 驅動IC輸出模式，控制多板頻閃、基本路況指示；通過CAN通信接口與多路LED驅動IC實時互聯，并控制24通道LED車燈實現閃爍、流水等多模式視覺效果，增加車燈辨識度；實時監測診斷燈板的參數反饋，增加車輛使用的可靠性和安全性；3路CANFD滿足客戶對CAN通信高帶寬、高速率的使用要求，可與車身控制器、智能座艙域控制器等多個總成控制器交互，實現車況信息共享。

G32A1445汽車尾燈解決方案特點

■  多通道LED燈串控制（LED單總線最大支持16個設備節點，最多192個LED通道）

■  一路LIN通信、一路CAN通信，CANFD最高速率達8Mbit/s

■  支持兩個燈板控制，單個燈板診斷輸出檢測

■  支持更友好的EMI性能電源

■  支持軟啟動、EN控制、PG輸出的低Iq電源

■  完善生態鏈：代碼生成器、硬件開發工具、量產級軟件（程序代碼）、Demo板、技術手冊等

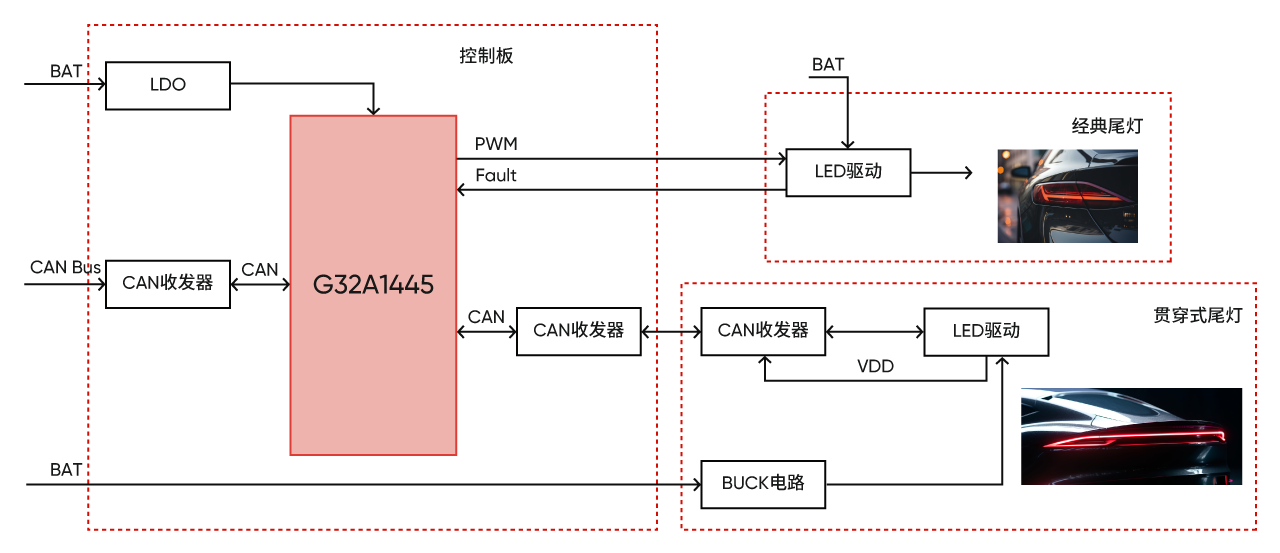

G32A1445汽車尾燈解決方案實現框圖

G32A1445汽車通用MCU關鍵特點

根據G32A1445汽車尾燈解決方案，用戶在開發時可使用多路PWM、多路通信進行多板間的控制，實現單板貫穿效果，也可集成傳統3路LED紅黃燈效果，在此基礎上還可支持對貫穿式尾燈的個性化布局，如線性、箭垛、幾形等多元化高辨識度的顯示。
