電源適配器的設計和制造要從主電路開始，其中功率變換電路是設計開關電源的核心;功率變換電路設計，就涉及到電源拓?fù)浣Y(jié)構，所以電源電路設計首要是確定電路的結構，采用AC/DC還是DC/DC拓?fù)浣Y(jié)構，其次是選好控制電路，采用PWM還是PFM控制方式，根據電源拓?fù)浣Y(jié)構、輸出功率大小、電源應用場景選擇合適的控制電路。另外電源設計還包括了一些必要的輔助電路，比如，抗電磁干擾電路，整流/濾波電路、過電流/電壓保護電路等。

為了幫助大家更好地學習掌握電源電路制作流程、設計思路，元件選型技巧，控制電路原理，各種類型的電源應用電路設計等，社區助理整理匯總了本期電源電路設計原理與方案技巧合集，希望能夠幫到大家!

1、如何正確使用功率器件以滿足工業電源的要求

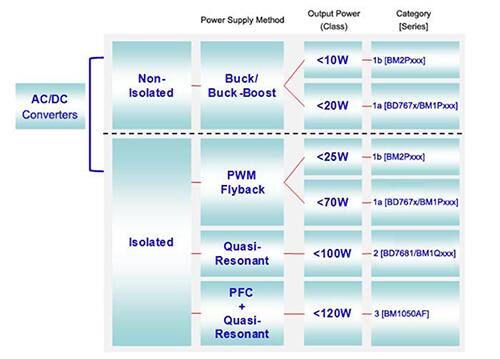

推薦理由：本文介紹了適用于工業電源應用的各種電源轉換器拓?fù)洌约霸O(shè)計人員在選擇拓?fù)浼捌湎嚓P(guān)元器件之前必須考慮的因素。此外，還介紹了 ROHM Semiconductor 推出的相關元器件及其有效應用。

2、線性電源的六個關鍵參數

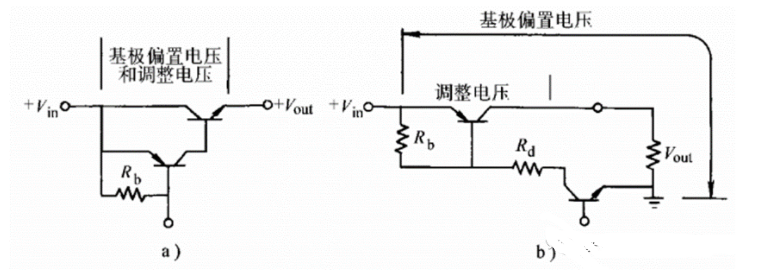

推薦理由：具體說一下線性電源的關鍵參數，調整電壓、線性調整率、負載調節率、PSRR 電源紋波抑制比、靜態電流及其變化量，輸出噪聲電壓。

3、開關電源的PWM/PFM/PSM 三種控制模式

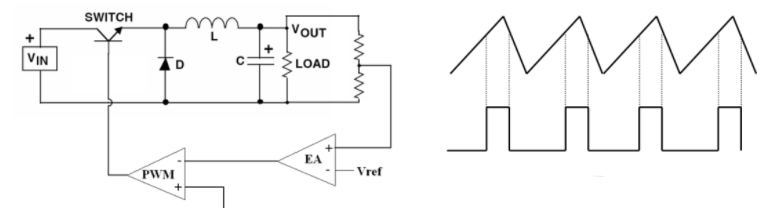

推薦理由：本文詳細講述開關電源的三種控制模式PWM/PFM/PSM控制電路原理圖、控制方式及信號波形示意圖。

4、二極管在電源電路中都有哪些作用

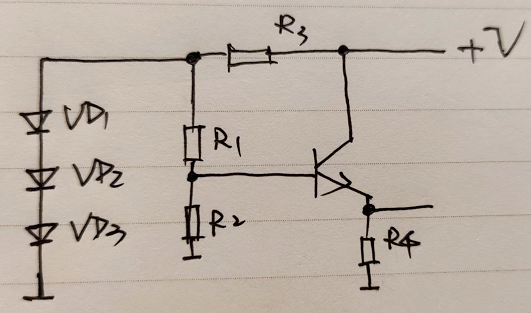

推薦理由：二極管在電源電路的各種實際應用場景，如全波整流電路、穩壓電路、溫度補償型偏置電路、保護電路等。

5、PWM模塊運行模式的分類及特性

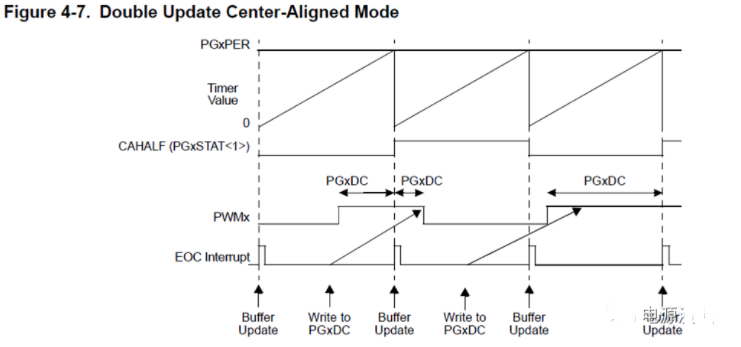

推薦理由：PWM的工作模式主要有幾種，如獨立邊沿PWM模式，這也是默認設置的工作模式，變相位PWM模式，獨立邊沿PWM雙輸出模式，中心對齊模式，雙更新中心對齊模式，雙邊沿中心對齊模式等六種，其中后三種都是和中心對齊模式有關的模式。

6、基于 TOP222 的反激式恒流開關電源

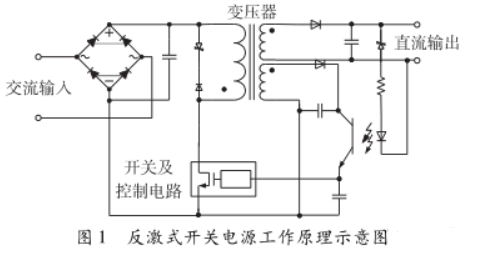

推薦理由：本文設計了一種反激式恒流 LED 驅動電源，其核心元件為美國 Power Integration 公司生產的TOPSwitch- Ⅱ系列芯片中的 TOP222，集成了 PWM輸出，MOSFET 及其驅動，提供了一種單芯片的解決方案，大大簡化了電路設計，降低了成本。

7、如何制作一個帶OLED顯示屏的可編程袖珍電源

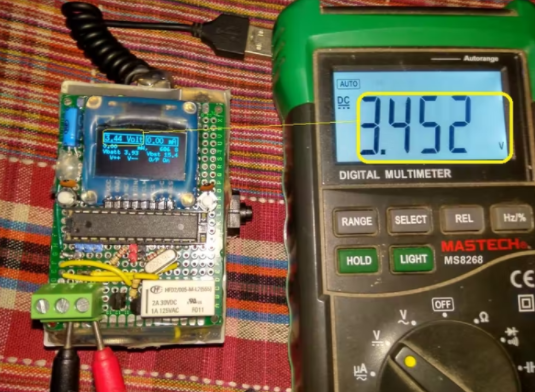

推薦理由：作為業余愛好者，工作中始終需要使用可變電源，經常攜帶的話會很不方便。這里我決定做一個成本更低、便攜性和生產力高的可編程電源。電源優點是可編程、可充電、步進變量、配備電壓/電流/功率計，具有保護繼電器功能，酷炫的 OLED 用戶界面，按鈕用戶控制和基于菜單的導航，固件可升級等更多實用功能。

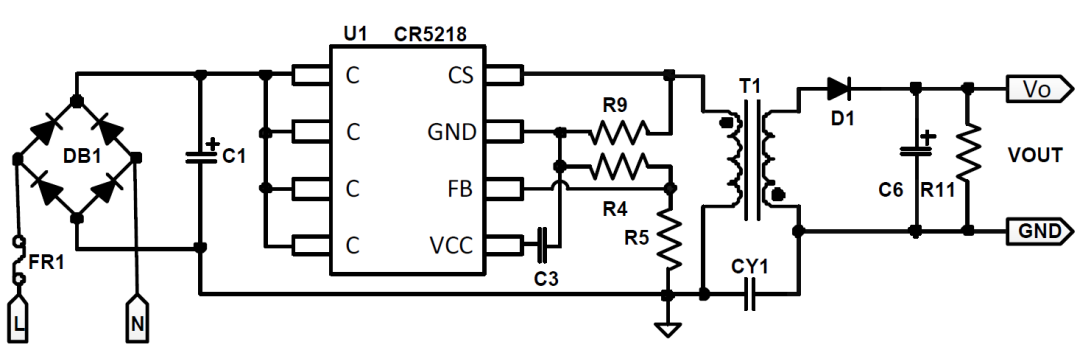

推薦理由：基于思睿達CR5218SC高性能原邊檢測控制的PWM 開關，提供開關器件電路原理圖、雙繞組/三繞組典型應用電路，項目完整的芯片管腳說明、變壓器參數、BOM清單，推薦有條件的工程師嘗試制作相關電路。
