開關電源是一種應用功率半導體器件并綜合電力變換技術、電子電磁技術、自動控制技術等的電力電子產品。

因其具有功耗小、效率高、體積小、重量輕、工作穩 定、安全可靠以及穩壓范圍寬等優點，而被廣泛應用于計算機、通信、電子儀器、工業自動控制、國防及家用電器等領域。但是開關電源瞬態響應較差、易產生電磁 干擾，且EMI信號占有很寬的頻率范圍，并具有一定的幅度。這些EMI信號經過傳導和輻射方式污染電磁環境，對通信設備和電子儀器造成干擾，因而在一定程 度上限制了開關電源的使用。

開關電源產生電磁干擾的原因

電磁干擾 (EMI，Electromagneticlnterference)是一種電子系統或分系統受非預期的電磁擾動造成的性能損害。它由三個基本要素組成: 干擾源，即產生電磁干擾能量的設備;藕合途徑，即傳輸電磁干擾的通路或媒介;敏感設備，即受電磁干擾而被損害的器件、設備、分系統或系統?；诖耍刂齐? 磁干擾的基本措施就是:抑制干擾源、切斷禍合途徑及降低敏感設備對干擾的響應或增加電磁敏感性電平。

根據開關電源工作原理 知:開關電源首先將工頻交流電整流為直流電，再逆變?yōu)楦哳l交流電，最后經過整流濾波輸出，得到穩定的直流電壓。在電路中，功率三極管、二極管主要工作在開 關管狀態，且工作在微秒量級;三極管、二極管在開一閉翻轉過程中，在上升、下降時間內電流變化大、易產生射頻能量，形成干擾源。同時，由于變壓器的漏感和 輸出二極管的反向恢復電流造成的尖峰，也會形成潛在的電磁干擾。

開關電源通常工作在高頻狀態，頻率在02 kHz以上，因而其分布電容不可忽略。一方面散熱片與開關管的集電極間的絕緣片，由于其接觸面積較大，絕緣片較薄，因此，兩者間的分布電容在高頻時不能忽 略，高頻電流會通過分布電容流到散熱片上，再流到機殼地，產生共模千擾;另一方面脈沖變壓器的初次級之間存在著分布電容，可將初級繞組電壓直接禍合到次級 繞組上，在次級繞組作直流輸出的兩條電源線上產生共模干擾。

因此 ， 開關電源中的干擾源主要集中在電壓、電流變化大，如開關管、二極管、高頻變壓器等元件，以及交流輸人、整流輸出電路部分。

電氣工程師習慣于處理各種抑制問題，從共模抑制到電源抑制，以至于 EMI 抑制，而且這也絕對是我們喜歡做的事。抑制越多越好!

然而對于儀表放大器而言，在計算由電源或共模電壓變化產生的失調偏移時很容易產生困惑。這種困惑的根本原因如下圖所示：

在圖 1 中，放大器的電源抑制比 (PSRR) 隨放大器增益配置的升高而增加。這樣很容易讓人想到，在高增益下產生任何輸出偏移，都需要電源的明顯變化!但一定要記?。汗材Ｒ种票?(CMRR) 和 PSRR 都是輸入?yún)⒖紖?shù)：

PSRR 和 CMRR 定義為輸入失調電壓變化 ΔVOS(IN) 與電源電壓變化 ΔVS 或共模電壓變化 ΔVCM 的比值。

為了了解增益對這些參數的影響，請將大多數儀表放大器看成兩個串行的放大器級，一個輸入級放大器(如圖 2 中 G1 所示)和一個輸出級放大器(如 G2 所示)。電源或共模電壓的變化會造成每個放大器級失調電壓的變化，如圖中 ΔVOS1 和 ΔVOS2 所示。

在需要計算輸入時，用輸入級增益 G1 除第二個失調電壓變化 ΔVOS2。最后，由于兩個失調變化的極性未知，可能為正也可能為負，因此可推導出公式 2：

在儀表放大器產品說明書中可找到該公式，從而可計算出由溫度、電源和共模電壓等不同因素所引起的輸入失調變化值：

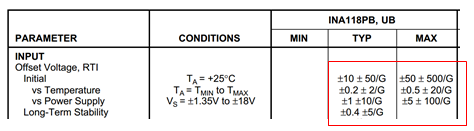

圖 3：內容摘自 INA118 產品說明書，說明不同因素所導致的輸入失調變化。

將公式 2 代入公式 1，就很容易得出增益如何影響儀表放大器的 PSRR 和 CMRR：

從輸入級增益除以第二個放大器失調電壓的變化值 ΔVOS2 可以得出，這兩個參數會隨增益的提高而增大。

到目前為止，我們一直關注的只是輸入失調的變化，但輸出端會怎樣呢?畢竟我們通常真正關心的是放大器輸出。很明顯，我們可用 ΔVOS(IN) 乘以放大器總體增益來計算 ΔVOS(OUT)。

很多儀表放大器的輸出級增益都為 1，這就意味著放大器總體增益由輸入級增益決定。這樣我們就可將公式 4 簡化為：

由于輸入級現已成為主要誤差源，因此儀表放大器的 CMRR 和 PSRR 參數可在較高增益下得到改善。但是，還有一個我們尚未討論的影響。細心的讀者在觀察圖 3 時可能已經注意到了：輸出級失調比輸入級差。
