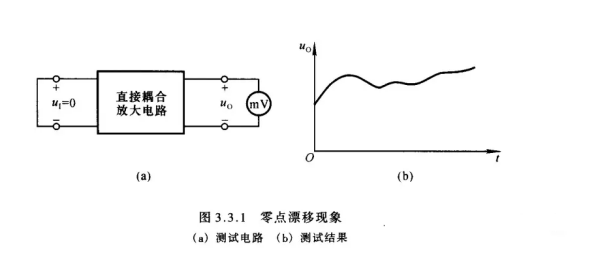

一、零點漂移現象：

零點漂移，也被稱為DC漂移、溫度漂移或基線漂移，是指當放大電路輸入信號為零(即沒有交流電輸入)時，由于受溫度變化，電源電壓不穩等因素的影響，使靜態工作點發生變化，并被逐級放大和傳輸，導致電路輸出端電壓偏離原固定值而上下漂動的現象。這種現象在模擬電路中尤為常見，對電路的穩定性和性能有著重要影響。

二、零點漂移現象產生的原因：

產生零點漂移的原因很多，任何元件參數的變化(包括電壓源電壓的波動)，都將造成輸出電壓漂移。

1.電源波動：電源電壓的微小變化都能引起輸出電壓的漂移。例如，當電源電壓變化時，三極管的靜態電流和集電極電阻上的壓降都會發生變化，從而影響輸出電壓。

2.元件老化：晶體管、電阻、電容等元件隨著時間的推移和使用次數的增加，性能會發生變化。例如，晶體管的β值可能會發生變化，電阻的阻值也可能會發生變化，這些都會導致放大電路的性能發生變化，從而引發零點漂移。

3.溫度變化：溫度的微小變化也會引起電路中各元件參數的變化，從而影響輸出電壓。例如，當溫度升高時，晶體管的β值可能會增大，集電極電流可能會增大，從而引起輸出電壓的變化。

三、零點漂移的解決方法：

1.電源穩定：為了減小電源波動對零點漂移的影響，可以采用穩壓電源，或者在放大電路中加入電源濾波電路。

2.元件篩選：對于元件老化引起的零點漂移，可以采用元件篩選的方法，選擇性能穩定、參數一致的元件，以減小元件老化對零點漂移的影響。

3.溫度補償：為了減小溫度變化對零點漂移的影響，可以采用溫度補償?shù)姆椒ā＠?，在放大電路中加入?fù)溫度系數的電阻，或者采用熱敏電阻進行溫度補償。

4.電路設計優化：通過優化電路設計，可以減小零點漂移的影響。例如，可以采用差分放大電路，或者在放大電路中加入合適的反饋電路。

5.軟件補償：對于一些難以消除的零點漂移，可以采用軟件補償?shù)姆椒ā＠?，可以采用?shù)字濾波算法，或者在軟件中對輸出電壓進行修正。

6.調制法

這種方法的指導思想是先將直流信號通過某種方式轉換成頻率較高的交流信號(這種方式稱為調制)，經過阻容耦合放大電路進行放大后，再轉換成直流信號(這種轉換稱為解調)。因此這種方法既放大了輸入信號，又抑制了零點漂移。

四、總結

零點漂移是模擬電路中常見的問題，其產生的原因主要包括電源波動、元件老化和溫度變化等。為了減小零點漂移的影響，可以采用多種方法，如電源穩定、元件篩選、溫度補償、電路設計優化和軟件補償?shù)?。在?shí)際應用中，應根據具體情況選擇合適的方法來解決零點漂移問題。

在研究和應用零點漂移的過程中，需要深入理解其產生的原因和影響機制，不斷探索和實踐有效的解決方法。同時，也需要關注新技術的發展和應用，如人工智能、機器學習等，這些技術可能會為解決零點漂移問題提供新的思路和方法。

總之，零點漂移是一個復雜的問題，需要綜合考慮多種因素和采用多種方法來解決。通過深入研究和不斷實踐，可以進一步提高模擬電路的性能和穩定性，為實際應用提供更好的支持和保障。
