文章設計了一種基于物聯網技術的物流柜振動遠程監控系統，可實時監控物品運輸過程中的溫濕度、方位角、加速度、振動功率譜等參數，并通過N8-410T接入物聯網云端，可實時查詢，并對可能發生的貨物損壞做出預警。

1 系統總體方案

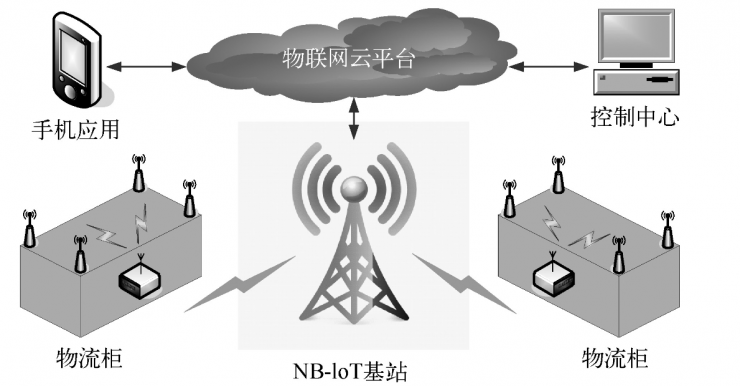

采用物聯網設計思維，基于高精度數字傳感器技術、ZigBee短距離無線通信技術、NB-0T低功耗廣域網(LPWAN)以及高性能低功耗數字信號處理器(D0igital Signal Processing,DP)進行系統設計。該系統采用分布式組網方式，主要由物聯網云平臺、網關節點和傳感器節點組成，其中網關節點和傳感器節點均裝置于物流柜內。系統總體方案如圖1所示。

2 系統硬件設計

系統硬件設計主要包含傳感器節點和網關節點兩部分。

2.1 傳感器節點硬件設計

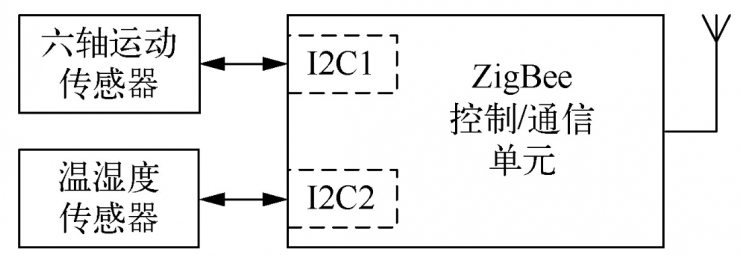

傳感器節點硬件系統包含ZigBee控制/通信單元、六軸運動傳感器、溫濕度傳感器等幾部分，其原理框圖如圖2所示。

1)ZiqBee控制/通信單元

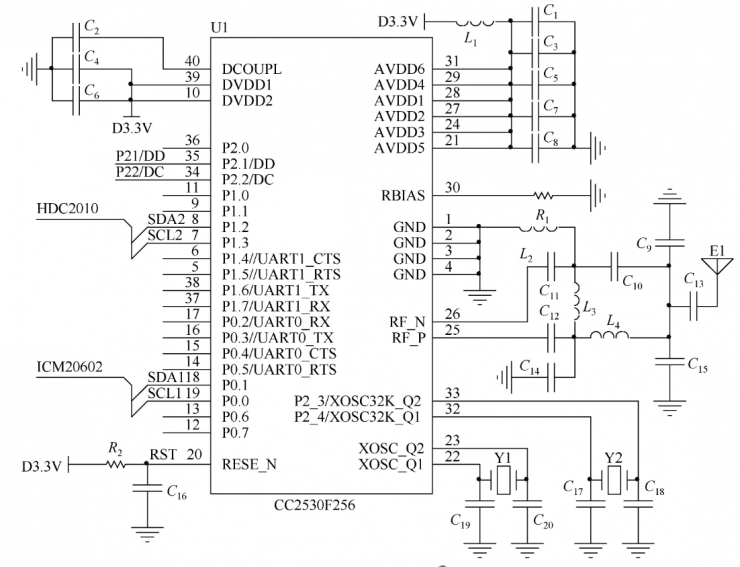

文章選用CC2530作為微控制器和ZigBee通信單元，進一步簡化硬件系統，降低系統功耗，降低系統成本，CC2530是美國德州儀器公司(T)推出的一款基于Simplelink解決方案的無線應用單片機系統，與傳統的8051核單片機不同，CC2530內置了射頻收發器，提供了一種滿足2.4 GH2應用的第二代片上系統解決方案、支持IEEE 802.15.4標準、ZigBee協議及RF4CE標準協議，結合了德州儀器的業界領先的黃金單元ZigBee協議棧(Z-StacKTM),提供了一個強大和完整的ZigBee解決方案，其電路原理圖如圖3所示。

2)六軸運動傳感器單元

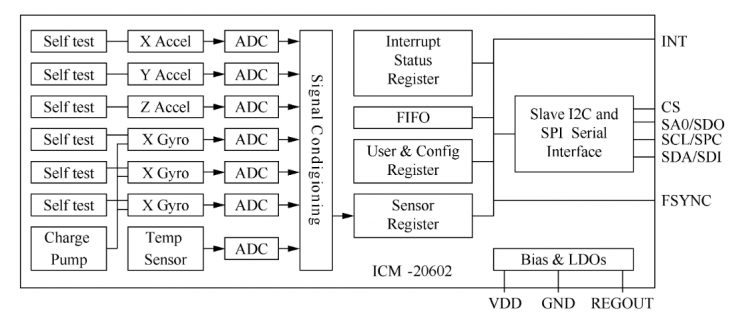

文章選用ICM+20602作為加速度傳感器和方位角傳感器，ICM.20602是一個六軸運動跟蹤裝置，包含一個3軸陀螺儀和一個3軸加速度計，具有和串行外設接口(Seral peipheral interace,SPl)，通過對分散原件的系統級整合，提供了最佳的運動性能，支持20 000 g的沖擊可靠性，具有很高的魯棒性,其功能框圖如圖4所示。

3)溫濕度傳感器單元

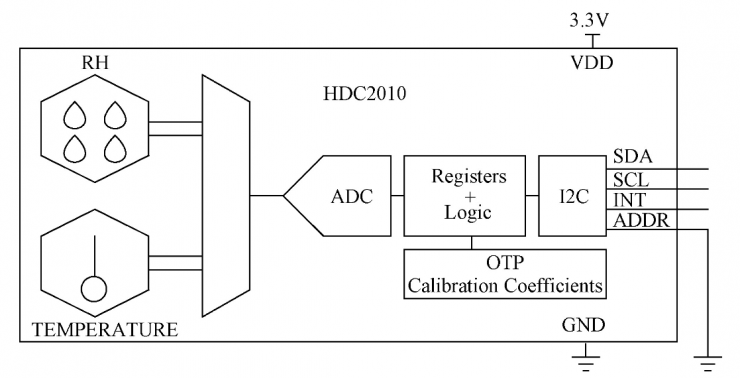

文章選用HDC2010作為溫度傳感器和濕度傳感器。HDC2010是一款采用超緊湊晶圓片級芯片規模封裝(wafer Level chip Scale Packaging,WLCSP)的集成式濕度和溫度傳感器，能夠以超低功耗提供高精度測量。HDC2010的傳感元件位于器件底部，有助于免受粉塵、灰塵以及其他環境污染物的影響，從而更加穩定可靠，為各種環境監測應用和物聯網提供高精度測量功能，溫度精度為0.2'℃,相對濕度精度為2%,并配備了加熱元件，可消除冷凝和濕氣，從而增加可靠性。其功能框圖如圖5所示。

2.2 網關節點硬件設計

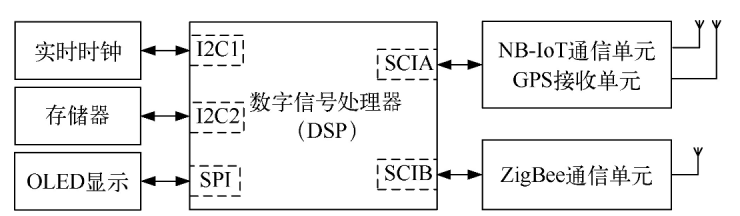

網關節點硬件系統包含DSP單元，ZoBee通信單元、容帶物聯網lNamow Band Intemetof Things,NBD0T)、全球?qū)Ш叫l(wèi)星系統(Globa Navgation Satelite systemn, GNSS)通信單元、實時時鐘(ReITime CocK,RTC)單元、有機發光二極管(0rganic lightEmiting Diode,OLED)顯示單元、數據存儲單元等幾部分，其原理框圖如圖6所示，其中，網關節點采用與傳感器節點一樣的zgBe通信單元電路，通過異步串行通信與DSP進行數據交互。

1)DSP單元

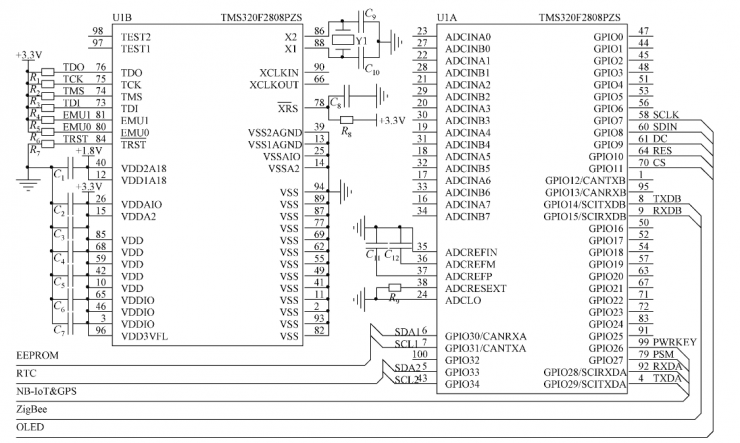

TMS320F2808是德州儀器(T1推出的一款高件能32位教字信號外理器，具有低成本，低功耗和高件能的特點，最高運行速度可達100 MPS,片上集成了多種功能強大的增強型外設模塊，使其具有強大的數字信號處理能力，又具有強大的事件管理能力和嵌入式控制功能，形成了真正的單校片教字信號處理控制器，特別活用于工業、汽車，醫療和消費類市場中有大量數據處理的測控和電機控制場合。其電路原理圖如圖7所示。

2)NB-IOT、GNSS通信單元

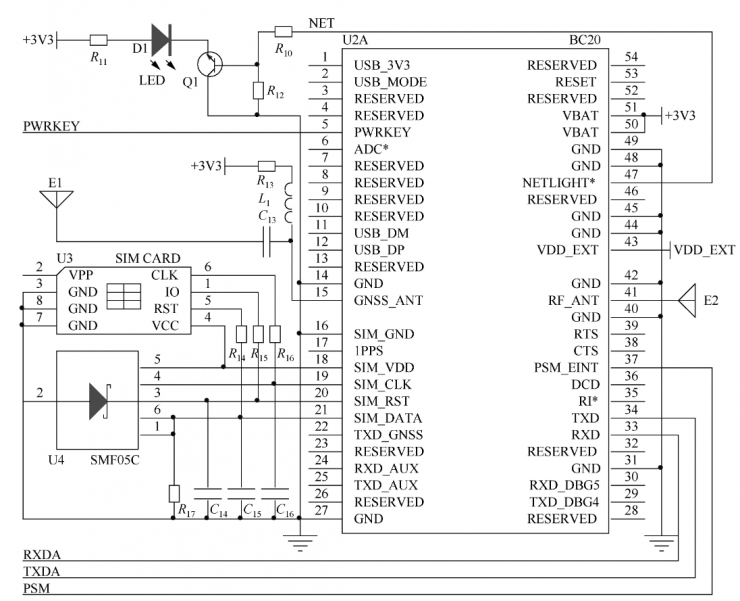

文章采用移遠通信的BC20作為NB-OT、GNSS通信單元。BC20是一款支持GNSS定位功能的高性能NB-0T模塊，通過NB-0T無線電通信協議(3GPPReL.13),BC20模塊可與網絡運營商的基礎設備建立通信，GNSS接收機集成了北斗衛星導航系統、全球定位系統(Globa Posioning Systemn,GPS)格洛納斯(GLONASS)定位和導航系統，可多系統聯合定位，支持多種星基增強系統(Ssatete-BasedAugmentation Syste,SBAS)信號接收處理，能夠在最小功耗時實現工業級的接收靈敏度、高精確度以及快速首次定位，幾乎能滿足所有機器對機器(M2M)領域的應用需求，其電路原理圖如圖8所示。

3)RTC單元

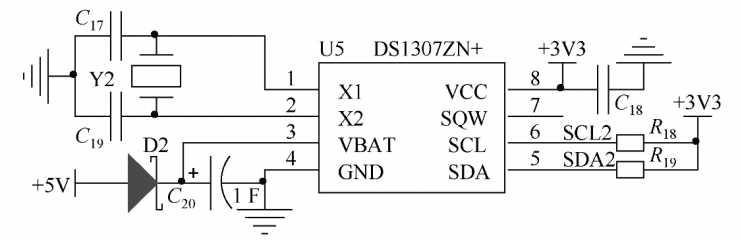

文章采用美信半導體(MAXIM)的DS1307作為RTC實時時鐘單元，利用法拉電容為RTC提供備用電源，DS1307是一種低功耗、全二進制編碼十進制時鐘/日歷，通過PC雙向總線串行傳輸。DS1307具有內置電源感應電路，可檢測電源故障并自動切換到備用電源，確保計時操作繼續進行。其電路原理如圖9所示。

4)數據存儲單元

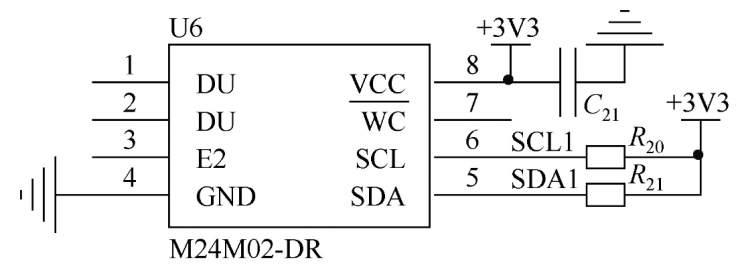

文章采用意法半導體(ST)的M24M02作為數據存儲單元。M24M02為industialLPus級105 ℃標準I2C EEPROM產品，具有更大的工作溫度范圍，適用于智慧城市和智能產業解決方案。產品采用I2C協議，工作于1MHz,存儲容量可達2 M,支持每字節高達400萬次、每設備超過1億次寫入/擦除，具有200年的數據保存時間。其電路原理如圖10所示。

5)OLED顯示單元

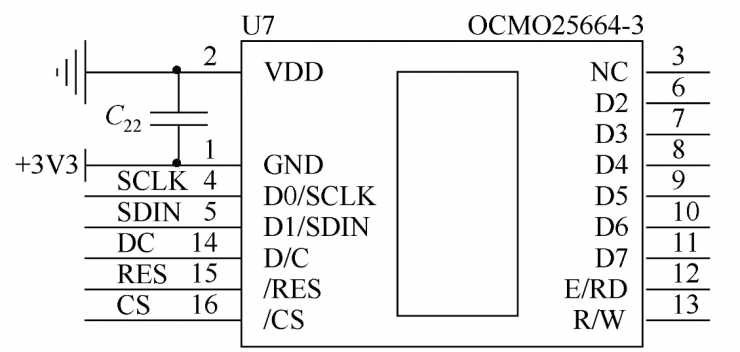

文章采用金鵬電子的OLED模組作為顯示單元。OCMO25664-3是一款OLED顯示器，控制器為SSD1322,顯示256x64點陣，顯示對比度強烈，支持8位680和8080并口，三線和四線SPI串口，其電路原理如圖11所示。
