1.概述

空中下載技術（Over-the-Air Technology， OTA）是通過移動通信的空中接口實現對移動終端設備及SIM卡數據進行遠程管理的技術。本文采用了swupdate的方式進行ota升級，swupdate是一個基于嵌入式的Linux平臺的升級服務框架程序，它提供了分區升級，文件升級，差分升級（補丁應用）功能，并提供了開放接口，方便用戶添加自定義升級處理函數。本應用筆記主要講述如何使用搭建在米爾基于NXP iMX 93核心板（MYC-LMX9X核心板）系統中的OTA功能，實現對MYC-LMX9X文件系統的遠程升級。

環境準備

軟件資源

OTA升級文件制作工具：ota-generate_swu.tar.gz（路徑：03_Tools/ota-tools）。

MYC-LMX9X-Core文件系統：myir-image-core-myd-lmx9x.ext4（路徑：02_Images/ 或者通過Yocto編譯得到，編譯相關情況查看軟件開發指南內容）。

Ubuntu操作系統主機環境，虛擬機或者安裝的Ubuntu PC主機皆可，沒有版本要求。

硬件資源

米爾基于NXP iMX 93開發板（或者M(jìn)YC-LMX9X核心板+自研底板，自研底板要求至少有一個網口或者存在Wifi芯片）。

網線或者Wifi天線。

開發板電源、串口線及其他能夠確保開發板能夠正常運行啟動所需求的配件。

主機環境配置

進行OTA升級，必須要要在Ubuntu主機環境搭建Http服務器，以下將以Ubuntu18.04的Http服務器搭建過程舉例，用戶名將以myir舉例，為了后續OTA升級使用，將Http服務器直接配置為后續可直接使用的配置。該過程僅供參考使用，如果使用其他版本的Ubuntu系統在搭建過程中出現任何以下說明中未出現的錯誤情況，請咨詢互聯網尋找解決辦法。

安裝apache2

sudo apt install -y apache2

配置環境

默認是80端口，防止其他情況使用導致沖突，修改為自定義端口：8001，修改 /etc/apache2/ports.conf文件監聽端口：

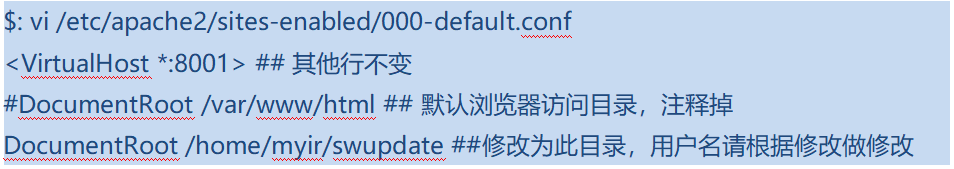

修改/etc/apache2/sites-enabled/000-default.conf文件端口與訪問目錄，方便后續使用。

修改apache2的配置文件/etc/apache2/apache2.conf：

重啟服務

$: sudo /etc/init.d/apache2 restart

測試

如果是虛擬機請修改Ubuntu網絡配置為橋接網卡讓虛擬機和Windows主機為同一IP下，如果是其他環境則可以直接打開瀏覽器，并在瀏覽器中輸入http://{hostIP}:8001，此處hostIP為配置了http服務器的Ubuntu的ip地址，例如Ubuntu 的ip地址為192.168.1.20，則在瀏覽器中輸入:http://192.168.1.20:8001，成功則如下圖所示：

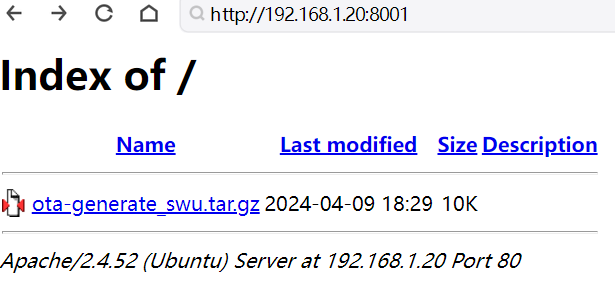

圖2-1. http搭建成功

升級原理

OTA簡單理解就是在線升級固件，將固件從服務器下載之后，相應的寫入對應的分區，在這個過程中可能會存在燒錄中斷電或者其他原因?qū)е路謪^(qū)損壞了問題，所以MYD-LMX9X選擇了AB對稱分區的方式來保存文件系統。

AB分區介紹

Swupdate介紹

本節將介紹在上章節中，在進入文件系統后會進行swupdate的更新，該更新由systemd的服務啟動，是自動更新，只需要修改對應的ip地址路徑的配置即可。

首先介紹swupdate更新會需要到的swu文件，該文件由腳本制作生產，該制作工具壓縮包已存放在03_Tools中，名稱為ota-generate_swu.tar.gz，具體制作過程后續4.1章節會介紹，在這里先介紹其中swu文件的配置文件sw-description，該文件如下所示：

操作步驟

遠程升級

要實現OTA功能，至少需要兩塊設備，分別是服務器與客戶端。服務器只有一個，就是MYD-LMX9X（本文以下皆用MYD-LMX9X開發板做為示例）。開發板通過串口與PC機連接，或者也可以通過ssh的方式遠程訪問開發板的串口，這個步驟可以閱讀快速入門指南和評估指南了解具體信息。然后將需要OTA需要的swu文件存放于PC主機，然后開發板執行對應命令即可完成OTA升級，接下來詳細介紹操作步驟和注意事項。

制作swu文件

首先通過MYD-LMX9X的米爾電子下載中心鏈接或者百度網盤共享鏈接獲取OTA升級文件制作工具：ota-generate_swu.tar.gz，

更新系統

完成上面的步驟后，開機進入文件系統，修改/etc/swupdate.sh，將網絡地址修改為實際情況下的ip以及對應的文件路徑：

修改完成后保存，重啟開發板后將會自動更新該swu文件。

米爾基于NXP i.MX 93系列產品-MYC-LMX9X核心板及開發板。NXP i.MX 9系列在i.MX 6和i.MX 8系列產品市場驗證的基礎上，繼承了前代產品的優點的同時，進一步提升了性能、資源利用和價格的平衡。其中i.MX 93處理器配備雙核Cortex-A55@1.7 GHz+Cortex-M33@250MHz，兼顧多任務和實時性需求，集成0.5 TOPS NPU賦能低成本輕量級AI應用。
