引言

直流電源廣泛應用于諸如民用電子產品、工業電子產品、汽車產品、軌道交通以及航空航天等各行各業。為適配各種負載的額定電壓,往往需要使用開關型直流電源對輸入電壓進行調整、穩壓[1]。推挽變換器是一類結構簡單、應用廣泛、可實現輸入/輸出電氣隔離的拓?fù)浣Y(jié)構[2],適用于各類直流電源產品以及逆變電源的DC/DC前級[3—4]。在實踐中,傳統的基于電壓控制型原理的推挽變換器,由于實際電路參數的不完全對稱,可能出現偏磁問題,導致變壓器出現磁飽和、開關管電流應力分配不均乃至擊穿,造成電源系統損壞[5]。采用電流控制型PWM控制器直接利用電路中的電流信息,發出PWM信號,可以有效規避偏磁問題,提高電源系統的可靠性[6]。

本文基于LTC3721—1型電流控制型PWM控制器,使用推挽變換器拓?fù)浣Y(jié)構,設計了一款可將77~137.5 V范圍內的輸入直流電壓升壓至300 V的升壓型直流電源,并具備1 A的電流輸出能力。本文對該電源的關鍵元件參數進行了計算和設計,使用LTspice軟件進行仿真,并搭建了試驗樣機,驗證了本文設計電路的有效性。

1推挽變換器的工作原理

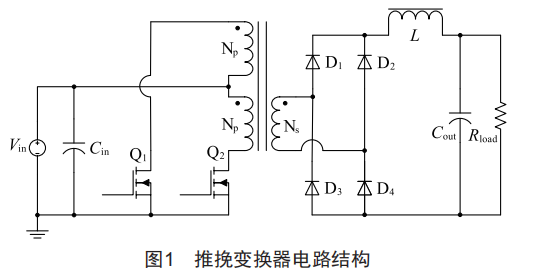

推挽變換器主要由輸入濾波器、功率開關、高頻變壓器、整流和濾波電路等部分組成,其電路結構如圖1所示。輸入濾波器通常情況下由大容量電解電容組成,可以減少電源輸入阻抗的影響,在功率開關導通的瞬間提供足量的電流,避免輸入母線電壓跌落;功率開關通常由功率MOSFET組成,用于電路的導通和關斷;高頻變壓器用于電壓的變換、能量的傳輸和原副邊之間的電氣隔離,圖1中的變壓器由兩個相同的初級線圈、一個次級線圈組成,同名端已在圖中標出;整流電路由4只整流二極管組成全橋結構,將變壓器副邊得到的高頻交流轉化為脈動直流;濾波電路是由功率濾波電感和電解電容組成的LC濾波電路,用于濾除高頻交流分量,獲得純凈的直流電源。

推挽變換器工作時,兩只功率開關依次導通,將能量由變壓器原邊輸送至變壓器副邊,經整流濾波電路后獲得純凈穩定的直流,電路中各個關鍵位置的電壓電流波形如圖2所示。

2電路設計

2.1電路設計目標

本文設計的推挽變換器電路參數如表1所示。

2.2 LTC3721—1控制器芯片

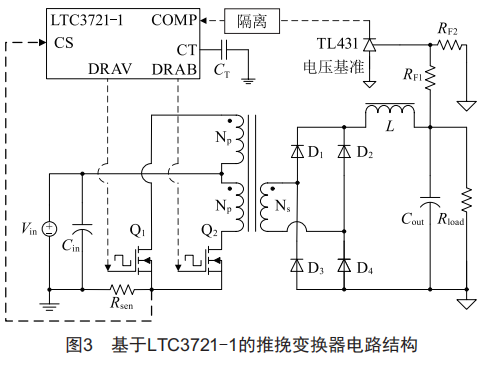

LTC3721—1是由ADI公司設計研發,可適用于推挽變換器的PWM控制器。此控制器具備最高值1 MHz的可編程開關頻率配置,集成斜坡補償、軟啟動和逐周期電流限制保護等功能。另外,LTC3721—1為電流控制型PWM控制器,可以有效解決推挽變換器工作時的偏磁問題。使用LTC3721—1構成的推挽變換器電路結構如圖3所示。

3電路仿真

3.1 LTspice仿真軟件介紹

LTspice是__款免費的電子電路仿真軟件,由ADI公司開發。它是__種功能強大且易于使用的工具,用于設計和驗證各種電子電路,包括模擬電路、數字電路和混合信號電路。LTspice提供了豐富的元件庫,可以模擬各種電子元件和器件的行為,還支持自定義元件和模型的添加。通過LTspice,用戶可以進行電路的分析、優化和驗證,包括直流分析、交流分析、脈沖響應分析等。此外,LTspice還提供了波形顯示、參數掃描、傅里葉分析等功能,方便用戶對電路進行更深入的研究和分析。

3.2電路仿真結果

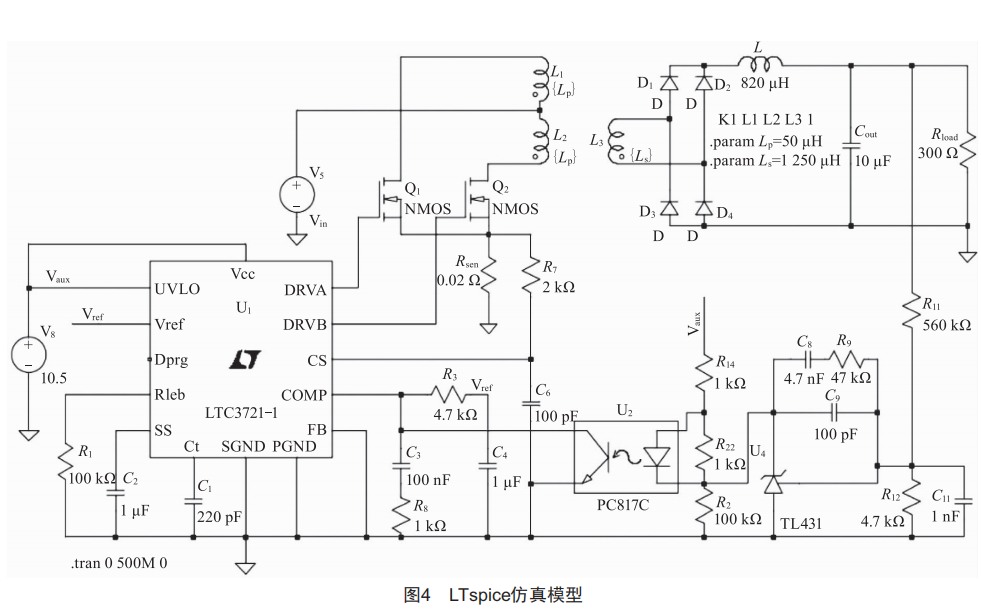

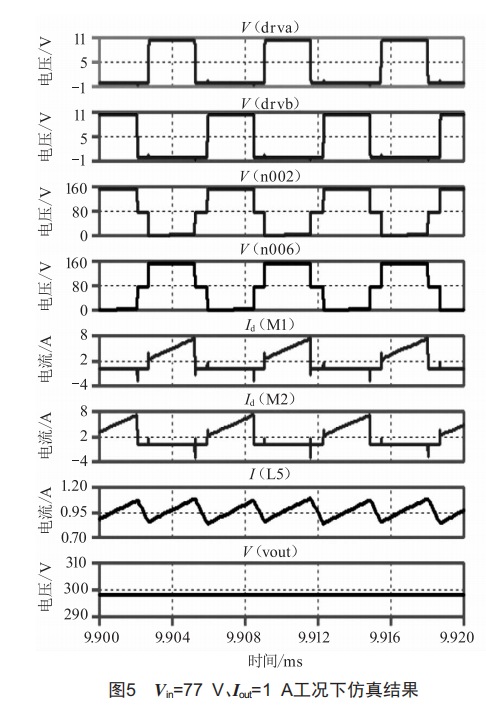

使用LTspice軟件搭建如圖4所示的電路仿真模型,在最嚴酷工況下,即輸入電壓最低77 V,輸出滿載1 A的工況下進行仿真,得到的結果如圖5所示。由仿真結果可知,本文設計的推挽變換器可以實現額定輸出目標。

4實驗驗證

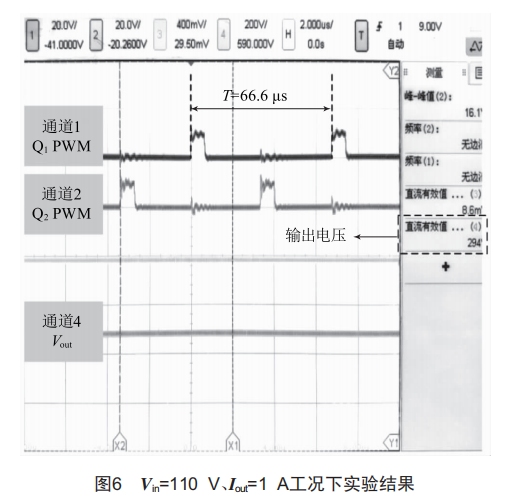

根據上文的電路設計,搭建了__款推挽變換器樣機,并在額定輸入電壓110 V、輸出電流1 A的工況下進行測試。使用示波器捕捉獲得的測試信號波形如圖6所示。測試結果顯示,輸出PWM信號頻率為150 KHz,最終輸出穩定直流電壓294 V,誤差2%,滿足設計要求。

5結束語

本文設計了__款基于LTC3721—1 PWM控制器的推挽變換器,實現了將77~137.5 V范圍內的直流電壓變換為300 V的直流電壓的DC/DC變換。

本文對該變換器的工作原理和參數設計進行了詳細的表述,并通過LTspice軟件進行了仿真。

最后,通過樣機的實際測試測量,驗證了本文設計電路的有效性。
