本文中，小編將對OV7670 驅動設計予以詳細介紹，如果你想對它的詳細情況有所認識，或者想要增進對設計方案的了解程度，不妨請看以下內容哦。

一、驅動設計通用流程

驅動設計的流程通常包括以下幾個步驟:

1.了解硬件設備:首先需要深入了解硬件設備的規格、功能和技術參數，包括其工作原理、技術指標、信號流程等。這通常需要查閱硬件設備的技術手冊和數據手冊。

2.選擇操作系統和開發環境:根據硬件設備和項目需求選擇適合的操作系統和開發環境。操作系統和開發環境應能夠支持硬件設備和驅動程序的穩定運行。

3.準備開發工具:準備必要的開發工具，如編程語言、編譯器、調試器等

4.編寫驅動程序:在理解硬件設備和操作系統的基礎上，開始編寫驅動程序。驅動程序需要與硬件設備進行交互，實現設備的初始化和控制，以及數據的傳輸和處理等功能。

5.測試驅動程序:在完成驅動程序的編寫后，需要進行測試以確保其功能正常、穩定、可靠。測試可以通過模擬實際使用場景進行，如模擬輸入輸出信號、處理異常情況等。

6.優化和改進:根據測試結果對驅動程序進行優化和改進，以提高其性能和穩定性。

7.發布和維護:將驅動程序發布給最終用戶，并提供必要的維護和技術支持

二、基于FPGA開發板的OV7670 驅動設計

本實現基于叁芯智能科技的SANXIN -B01 FPGA開發板

OV7725和OV7670都是豪威系列攝像頭，工作原理和接口類似。在此以OV7670為主來介紹。

OV7670是一個種圖像傳感器（攝像頭），感光陣列為640x480（可以采集寬度為640，高度為480的圖像）。

在攝像頭的接口中，有3.3V和GND的電源接口，正確連接電源即可。

在一些攝像頭中，pwdn管腳和rst管腳有時會直接省略掉。pwdn管腳為電源掉電模式管腳，低電平表示為正常模式，高電平表示掉電模式。使用時，將pwdn管腳置為低電平即可。rst管腳為復位管腳，低電平為復位狀態，高電平為正常工作狀態。使用時，可以拉低一段時間（10ms），然后一直拉高即可（拉高后的1ms之內，不能夠進行其他操作）。

攝像頭中，xclk為攝像頭的主時鐘信號，由FPGA提供，時鐘速率選擇24MHz即可。

在攝像頭正常工作之前，還需要通過SCCB協議配置攝像頭內部的多個寄存器，來達到我們想要的功能。SCCB協議與IIC協議幾乎完全相同，直接應用即可。配置速率選擇為100KHz。配置的寄存器較多，可以參考攝像頭的手冊。配置管腳為SCL和SDA。

在配置寄存器結束后，攝像頭有一段的適應時間，該時間為15幀圖像。

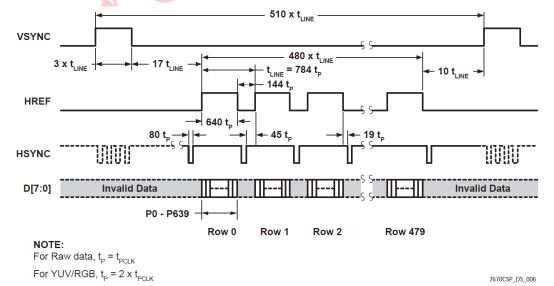

在圖像可以正常輸出時，攝像頭按照以下時序進行輸出。

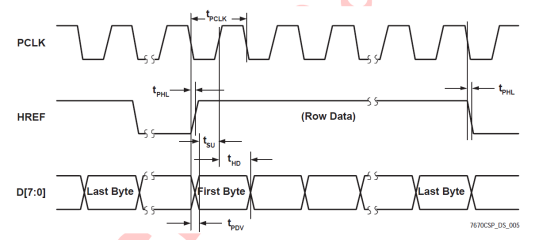

輸出時，VSYNC為幀同步脈沖，HREF為行數據有效標志，D為攝像頭輸出像素點信號。

pclk為攝像頭輸出像素點數據的時鐘，FPGA在pclk的上升沿沿采樣即可。

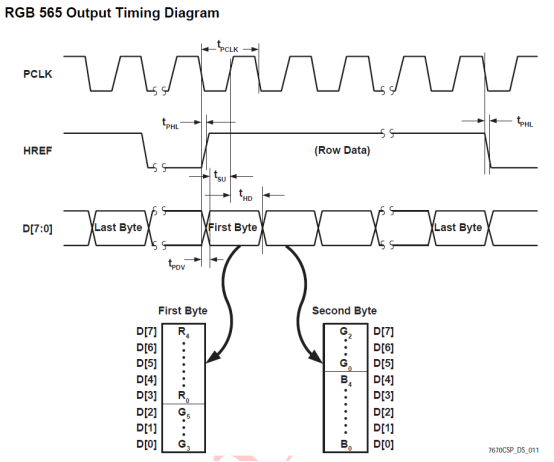

當選擇攝像頭輸出像素點模式為RGB565時，輸出兩個數據為一個像素點數據，格式為上圖所示。

攝像頭通過開發板上的18pin的彎頭插針與開發板相連接。 以上便是小編此次帶來的全部內容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
