一、IGBT

絕緣柵雙極晶體管（Insulate-Gate Bipolar Transistor—IGBT）綜合了電力晶體管（Giant Transistor—GTR）和電力場效應晶體管（Power MOSFET）的優點。IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時，漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制，Ugs 越高， Id 越大。它與GTR 的輸出特性相似．也可分為飽和區1 、放大區2 和擊穿特性3 部分。在截止?fàn)顟B(tài)下的IGBT ，正向電壓由J2 結承擔，反向電壓由J1結承擔。如果無N+ 緩沖區，則正反向阻斷電壓可以做到同樣水平，加入N+緩沖區后，反向關斷電壓只能達到幾十伏水平，因此限制了IGBT 的某些應用范圍。

二、如何檢測比亞迪高壓電控總成IGBT模塊

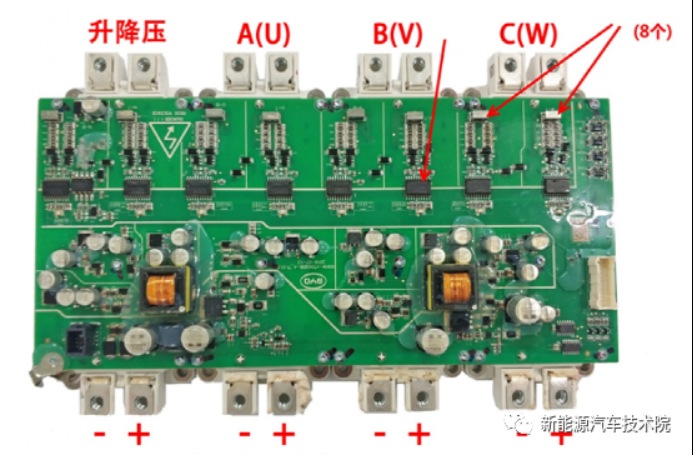

1、比亞迪 e5高壓電控總成內 IGBT 模塊位置

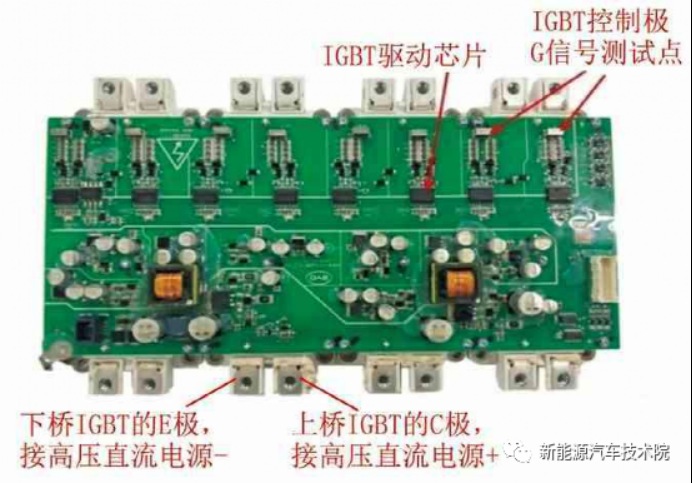

2、比亞迪 e5高壓電控總成內IGBT模塊

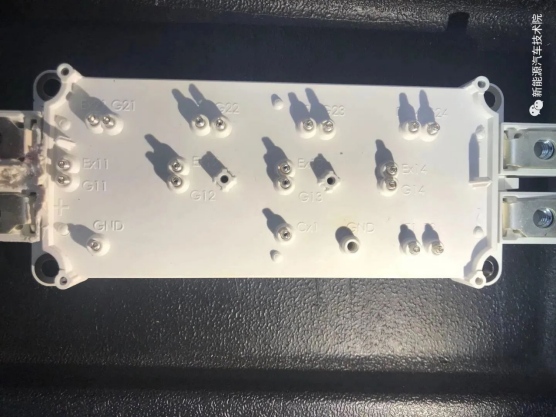

3、比亞迪 e5高壓電控總成內IGBT實物

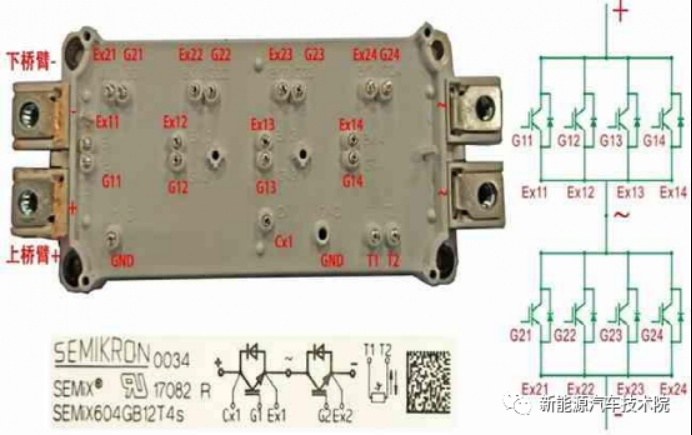

4、IGBT實物圖與工作原理圖

圖左上方為一相上橋臂和下橋臂的IGBT實物圖，其側面一般標有原理圖，如圖左下方所示。實際上上橋臂和下橋臂是由8個IGBT組成，上橋臂和下橋臂分別由4個IGBT并聯，再將上橋臂和下橋臂串接起來，如圖右側所示。連接T1、T2的是熱敏電阻（溫度傳感器）。

5、IGBT的檢查

a.未觸發導通性檢查  測量上橋臂IGBT的二極管的導通性（反向不導通），在IGBT未觸發狀態下用萬用表的二極管擋測量上橋臂“+”與“～”之間的正向?qū)ㄐ?，顯示導通，壓降為0.34 V。在IGBT未觸發狀態下用萬用表的二極管擋測量上橋臂“+”與“～”之間的反向?qū)ㄐ?，顯示不導通。   在IGBT未觸發狀態下用萬用表二極管擋測量下橋臂“～”與“-”之間的正向?qū)ㄐ?，顯示導通，壓降為0.339 V，而反向不導通。

b.通電導通性檢查  用9 V電池作為電源接至G11觸發上橋臂中的1號IGBT，用萬用表的二極管擋測量上橋臂“+”與“～”之間的導通性，顯示導通，壓降為0.379 V。

在觸發上橋臂中的1號IGBT后，斷開電源，1號IGBT的控制極C與控制級E仍保持導通。用萬用表二極管擋測量上橋臂“+”與“～”之間的導通性，顯示導通，壓降為0.379 V。

c.放電后導通性檢查用螺絲刀將G11與Ex11短接放電后，上橋臂的1號IGBT的控制級C與控制級E不再導通，因其他3個IGBT也未觸發，故上橋臂“+”與“～”不再導通。實際的電路板上4個IGBT是一同觸發的。

依次對上橋臂的其他3個IGBT進行觸發，檢查其導通性，檢查前注意先短接控制級G與控制級E，使其內部電容放電。用相同方法可依次檢查下橋臂的各個IGBT。
