一、電平轉換實例電路分享

(一)二極管電平轉換

典型應用：上拉電阻加二極管方案

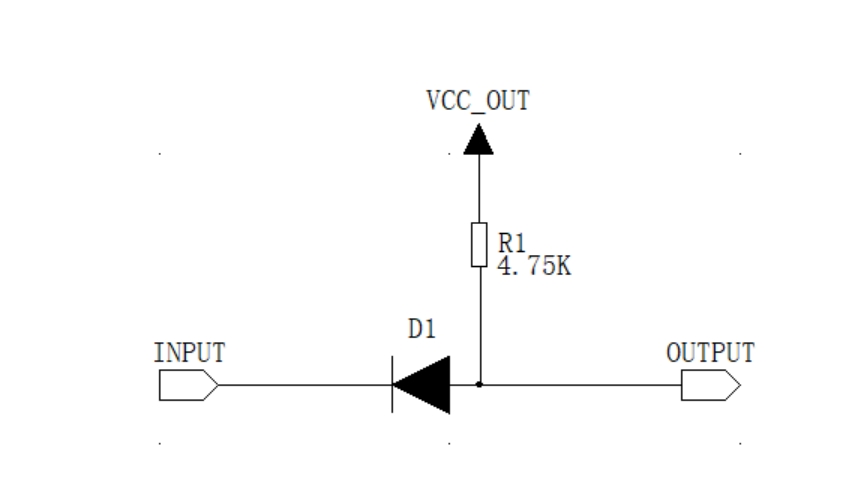

圖1 二極管轉換電路

適用范圍：輸入信號電平大于輸出信號的轉換電路上

優點：成本低，使用元件少

缺點：只能單向傳輸，且輸入信號電平大于輸出信號，二極管會產生較大的壓降

此處二極管的選擇盡量選擇低壓降的肖特基二極管，以保證信號傳輸不會因?yàn)槎O管的壓降過大導致電平讀取出錯。

工作過程分析：

當 3.3V 器件輸出高電平信號，由于上拉 5V 作用，信號輸入器件被上拉為 5V 電平。

當 3.3V 器件輸出低電平信號，使 OUTPUT 信號被拉低，從而信號輸入器件信號被拉低。

(二)三極管電平轉換

三極管電路基本應用如下：

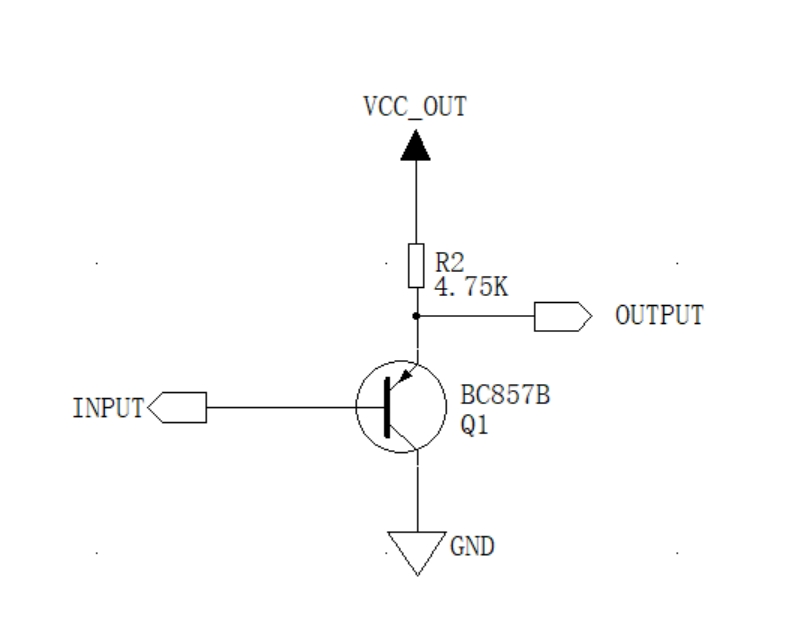

圖2 三極管轉換電路

適用范圍：輸入信號電平大于輸出信號的轉換電路上

優點：成本低，使用元件少，相較于二極管不同的是，三極管信號輸入端可以用更小的電流驅動，此處可能在某些外設驅動能力較弱的情況下更具優勢

缺點：只能單向傳輸，且輸入信號電平大于輸出信號

作用范圍和優缺點和二極管電路類似，三極管也會因?yàn)?PN 結產生一定的壓降，從而在三極管的選型上，可以選擇導通壓降較低的三極管。

工作過程分析：

當 3.3V 器件輸出高電平信號，由于上拉 5V 作用，信號輸入器件被上拉為 5V 電平。

當 3.3V 器件輸出低電平信號，導致 PNP 二極管導通，從而信號輸入器件信號被拉低。

二、電平轉換方法總結

1.電阻分壓法

在電阻分壓法中，使用一個電阻器來降低輸入電壓。通過一個電阻分壓器將高電平轉換為低電平。電阻分壓法是非常簡單的方法，因?yàn)橹恍枰粋€(gè)小電阻器來完成電平轉換。但缺點是，它會對信號產生幅度的損失，容易遭受外界干擾，通常不適用于長距離傳輸。

2.雙向非反相器

在雙向非反相器中，使用兩個反相器。一個反相器將高電平轉換為低電平，而另一個反相器將低電平轉換回高電平。雙向非反相器的主要優點是：可以在不降低信號幅度的情況下傳輸信號，并且對信號的傳輸路徑?jīng)]有限制。

3.變壓器法

在電阻分壓和雙向非反相器方法無法滿足要求時，通常會采用變壓器法。變壓器法是，先將數字信號轉換為模擬信號，然后通過變壓器來轉換電平。變壓器法的優點是，它能夠轉換高電流的信號，而且不會影響信號質量。缺點是，它不適用于數字信號。

4. TTL與CMOS轉換法

TTL與CMOS轉換法是在不同的電平之間轉換的一種方法。TTL和CMOS屬于不同的信號電平標準，TTL的高電平標準為2.4V，而CMOS的高電平標準為5V。通過電平轉換器將TTL的信號轉換為CMOS的信號，可以方便地進行信號的傳輸。
