二、設計時，如何處理運放或比較器多余的引腳

在實際應用中，運放的同一個封裝里面有雙運放或四運放（如下圖），但有時候我們只需使用其中的一部分，多余的引腳怎么處理呢？

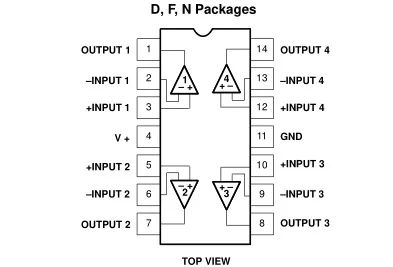

四運放

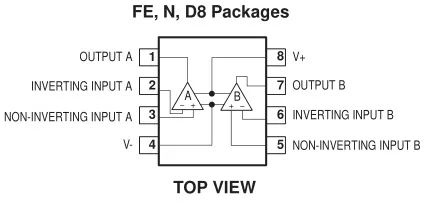

兩運放

運放是把兩個正負輸入端的電壓差進行放大，放大倍數可能是十倍，百倍，千倍。要是稍微受到外界的一點干擾，運放輸出端都可能達到電源軌，這時會增加運放的靜態工作電流，增加功耗。而且干擾是不穩定的，輸出電壓也是不穩定的。

所以運放或比較器的輸入端一定不能懸空。輸入端懸空的狀態下都是不確定電平，容易受到外界干擾。所以在使用不到的情況下，一定要給定電平狀態。

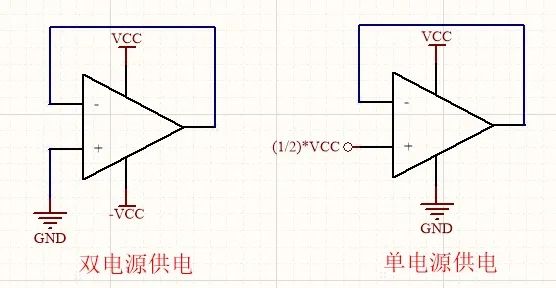

運放不用的單元，通常接成跟隨器形式。另一輸入端為正負供電電壓的一半?？傻贸觯?

雙電源供電時，正輸入端電壓為0，即接地；

單電源供電時，正輸入端電壓為（1/2）*VCC。

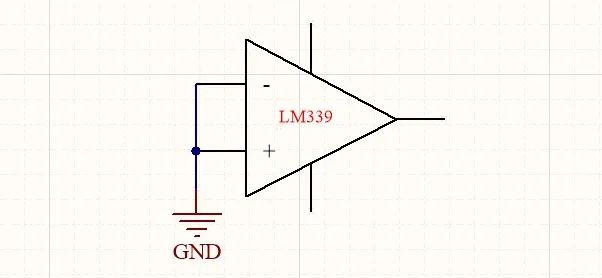

比較器我們一般處理方式是兩個輸入端相連到地，輸出懸空。

有人說，兩個輸入端平時都是懸空的，沒有怎么處理，也沒遇到什么問題。

個人覺得做電子產品研發，要注意設計的每一個細節?？赡茏鍪倨紱]有問題，但是數量越多，難免不會出問題。要有一個思想“不做可能沒問題，但做了可能更好，那就一定要做”。

以上就是小編這次想要和大家分享的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
