在下述的內容中，小編將會對NTC熱敏電阻原理進行解讀，并給出NTC熱敏電阻的實際應用電路，如果NTC熱敏電阻是您想要了解的焦點之一，不妨和小編共同閱讀這篇文章哦。

一、NTC熱敏電阻原理解讀

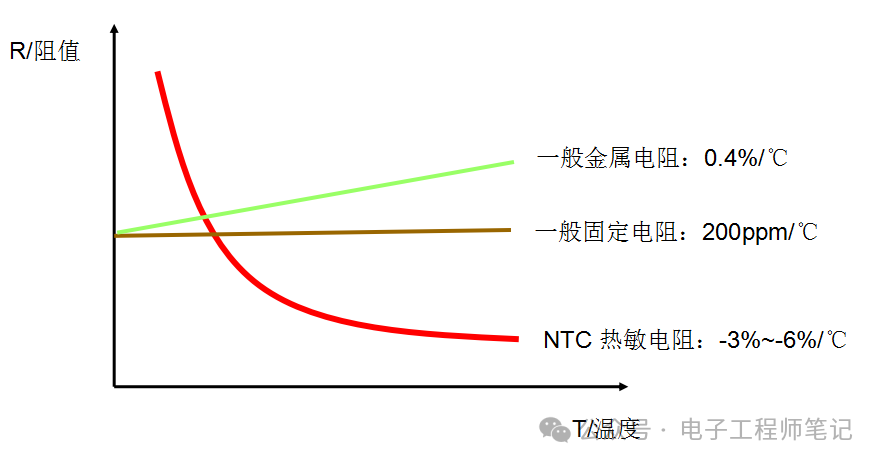

NTC熱敏電阻器的阻值與溫度的關系是近似符合指數函數規律的，并可做出電阻-溫度特性曲線，阻值與溫度成一一對應的關系，利用NTC熱敏電阻器的這一阻溫特性，可由測量電阻值而推算出溫度的高低，它是NTC熱敏電阻器測溫的基礎。

NTC熱敏電阻器在測溫中應用的主要特點是：①靈敏度較高，其電阻溫度系數要比其電阻溫度系數要比金屬大10～100倍以上，溫度系數為-3%～ -6%，能較容易地檢測出0.1℃的溫度變化；②工作溫度范圍寬，常溫器件適用于-55℃～350℃溫度范圍；③體積小，芯片可做到0.3*0.3*0.2mm以下甚至更小，能夠測量其他溫度計無法測量的空隙、腔體及生物體內血管的溫度；④使用方便，電阻值可在0.1～1000kΩ間任意選擇；⑤易加工成復雜的形狀，可大批量生產；⑥價格低廉，性價比高。

由于NTC熱敏電阻器的以上特點，所以在應用方面，它不僅可以作為測量元件（如測量溫度、流量、液位等），還可以作為控制元件（如熱敏開關、限流器）和電路補償元件。NTC熱敏電阻器廣泛用于家用電器、電力工業、通訊、軍事科學、宇航等各個領域，發展前景極其廣闊。

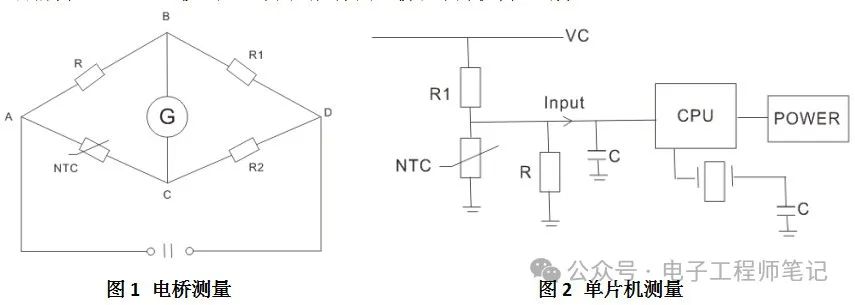

目前測溫型NTC熱敏電阻器常用的是采用電橋和單片機測量的方法。

時恒電子作為行業內專注于NTC熱敏電阻器研發生產的企業，生產的測溫型NTC熱敏電阻器具有可靠性高、精度高、一致性好、穩定性好、互換性強、通用性強、年漂移率低等特點。

時恒電子主要測溫型NTC熱敏電阻器通過了UL、CUL、CQC、TUV等產品安全認證，通過汽車級AEC-Q200性能測試；MF58型NTC熱敏電阻器通過UL標準中10萬次耐久測試；時恒電子生產的高精度測溫型NTC熱敏電阻器可實現0℃-70℃寬溫度區間測溫精度達±0.025℃、±0.05℃；高溫產品可使用在800℃溫度的檢測。

二、NTC熱敏電阻實際應用電路

PTC特性是，當超過一定溫度后，電阻值會瞬間呈現高阻抗。利用這種特性，電源板上，會在交流輸入端串聯一個熱敏電阻（如下圖）。

PTC實際電路應用

正常工作時，熱敏電阻流過的電流小于其額定電流，阻值小功率小，不影響電路的正常工作；開機瞬間、雷擊或者靜電等，會產生非常大的浪涌電流，流過的電流會突然超過其額定電流，PTC發熱，阻值瞬間呈現高阻抗，抑制電流流到其后的電路上，起到限流的作用，電流恢復正常后，阻抗減小，PTC恢復低阻抗?fàn)顟B(tài)。

可以看出，這個熱敏電阻可以使用在所有的家用電器電路上，起到過流、過載保護的作用?，F(xiàn)階段電子產品的成本壓力非常大，我們拆解一些電器發現，有些廠商把這個熱敏電阻取消掉了，當有浪涌電流時，如果沒有這個電阻，電路上一些電容、開關管可能會爆炸起火，造成非常大的安全隱患。安全無小事，取消掉這顆熱敏電阻，確實是不應該。

以上就是小編這次想要和大家分享的有關NTC熱敏電阻的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
