IGBT是強電流、高壓應用和快速終端設備用垂直功率MOSFET的自然進化。MOSFET由于實現一個較高的擊穿電壓BVDSS需要一個源漏通道，而這個通道卻具有很高的電阻率，因而造成功率MOSFET具有RDS(on)數值高的特征，IGBT消除了現有功率MOSFET的這些主要缺點。雖然最新一代功率MOSFET器件大幅度改進了RDS(on)特性，但是在高電平時，功率導通損耗仍然要比IGBT 高出很多。IGBT較低的壓降，轉換成一個低VCE(sat)的能力，以及IGBT的結構，與同一個標準雙極器件相比，可支持更高電流密度，并簡化 IGBT驅動器的原理圖。

正式商用的高壓大電流IGBT器件至今尚未出現，其電壓和電流容量還很有限，遠遠不能滿足電力電子應用技術發展的需求，特別是在高壓領域的許多應用中，要求器件的電壓等級達到10KV以上。目前只能通過IGBT高壓串聯等技術來實現高壓應用。國外的一些廠家如瑞士ABB公司采用軟穿通原則研制出了8KV的IGBT器件，德國的EUPEC生產的6500V/600A高壓大功率IGBT器件已經獲得實際應用，日本東芝也已涉足該領域。與此同時，各大半導體生產廠商不斷開發IGBT的高耐壓、大電流、高速、低飽和壓降、高可靠性、低成本技術，主要采用1um以下制作工藝，研制開發取得一些新進展。

二、基于EXB841的IGBT推挽驅動電路

IGBT驅動電路需要提供適當?shù)碾妷?、電流和保護功能，以確保IGBT能夠正常工作并防止損壞。此外，高速驅動和溫度監測也是提高系統性能和可靠性的重要要求。

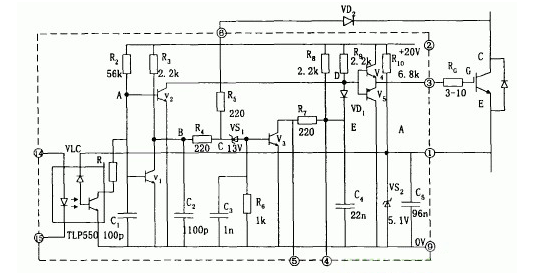

EXB841工作原理如圖1，當EXB841的14腳和15腳有10mA的電流流過1us以后IGBT正常開通，VCE下降至3V左右，6腳電壓被鉗制在8V左右，由于VS1穩壓值是13V所以不會被擊穿，V3不導通，E點的電位約為20V，二極管VD，截止，不影響V4和V5正常工作。

當14腳和15腳無電流流過，則V1和V2導通，V2的導通使V4截止、V5導通，IGBT柵極電荷通過V5迅速放電，引腳3電位下降至0V，是IGBT棚一射間承受5V左右的負偏壓，IGBT可靠關斷，同時VCE的迅速上升使引腳6°懸空“.C2的放電使得B點電位為OV，則VS1仍然不導通，后續電路不動作，IGBT正常關斷。

如有過流發生，IGBT的V CE過大使得VD2截止，使得VS1擊穿，V3導通，C4通過R7放電，D點電位下降，從而使IGBT的棚一射間的電壓UGE降低，完成慢關斷，實現對IGBT的保護。由EXB841實現過流保護的過程可知，EXB841判定過電流的主要依據是6腳的電壓，6腳的電壓不僅與VCE有關，還和二極管VD2的導通電壓Vd有關。

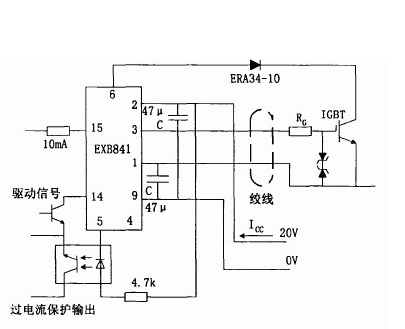

典型接線方法如圖2，使用時注意如下幾點：

a、IGBT棚-射極驅動回路往返接線不能太長（一般應該小于1m），并且應該采用雙絞線接法，防止干擾。

b、由于IGBT集電極產生較大的電壓尖脈沖，增加IGBT柵極串聯電阻RG有利于其安全工作。但是棚極電阻RG不能太大也不能太小，如果RG增大，則開通關斷時間延長，使得開通能耗增加;相反，如果RG太小，則使得didt增加，容易產生誤導通。

c、圖中電容C用來吸收由電源連接阻抗引起的供電電壓變化，并不是電源的供電濾波電容，一般取值為47F.

d、6腳過電流保護取樣信號連接端，通過快恢復二極管接IGBT集電極。

e、14、15接驅動信號，一般14腳接脈沖形成部分的地，15腳接輸入信號的正端，15端的輸入電流一般應該小于20mA，故在15腳前加限流電阻。

f、為了保證可靠的關斷與導通，在柵射極加穩壓二極管。
