一直以來，放大電路、直流電流都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將對基本放大電路中直流電流放大系數進行解析，詳細內容請看下文。

一、直流電流

直流電流（Direct current），可通過使用稱為整流器的電子元件（通常情況下）或機電元件（在歷史上），使交流電流只向一個方向流動，將其轉化為直流電流。直流電流由成交流電流的逆變器或電動發電機組。

直流電在許多特低電壓與低電壓器件中很常見，尤其是這些設備由只能產生直流電的電池供電。使用太陽能發電系統也可以，因?yàn)樘?yáng)能電池只能產生直流電。大多數汽車零配件使用直流電，雖然這些電是由交流電裝置透過整流裝置輸出直流電的。大多數電子電路需要使用直流電源供電。使用燃料電池的器件（混合氫氣與氧氣及催化劑來產生電能以及作為副產物的水）同樣只能使用直流電。

二、解析基本放大電路中直流電流放大系數

直流電流放大系數也稱靜態電流放大系數或直流放大倍數，是指在靜態無變化信號輸入時，晶體管集電極的直流電流IC與基極的直流電流IB的比值，一般用hFE或β表示。

在圖所示電路中，將基極發射極作為輸人端、集電極發射極作為輸出端。即將發射極選作輸人輸出共用的端子(稱為發射極接地，驅動晶體管時常用發射極接地方式，參見圖)。

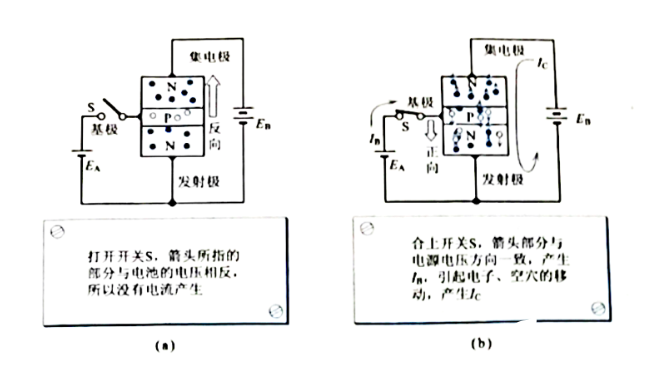

在基本放大電路中,基極端連接著開關S,只要打開S,則集電極發射極之間幾乎沒有電流流通,蜂鳴器不發聲。如果閉合s,則基極發射極之間電流導通,同時集電極發射極之間也有電流導通,蜂鳴器發出聲音。如圖所示：

打個比方,關閉圖中的閥門A(相當于基極發射極不導通電流的狀態)，則水渠中水不流動，水車也不轉。若打開閥門A則水渠開通，水車轉動。這與晶體管的作用相似。

水渠中流動的水量根據閥門的打開程度而變化，其原理對晶體管同樣適用,通過調節基極電流，可使集電極的電流增大或減小。

基極電流的變化不折不扣地轉變?yōu)榧姌O電流變化這一點，對放大作用來講是最必要的。而且,僅用數mA規模的基極電流就可以控制數百mA的集電極電流。將基極電流作為輸人電流、集電極電流作為輸出電流,則輸出電流與輸人電流之比稱作直流電流放大系數(用記號hfe或β表示)。

電路中的基極電流Ib、集電極電流Ic、發射極電流Ie之間存在Ie=Ib+Ic的關系。假設發射極的電流為100%，則流入集電極的占90% ,剩余的流人基極。但是，電流放大系數根據不同的集電極電流或集電極電壓而呈現不同的值，所以必須規定他們作為條件參數。

以上所有內容便是小編此次為大家?guī)?lái)的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
