一、差分電路

差分電路是具有這樣一種功能的電路。該電路的輸入端是兩個信號的輸入，這兩個信號的差值，為電路有效輸入信號，電路的輸出是對這兩個輸入信號之差的放大。設想這樣一種情景，如果存在干擾信號，會對兩個輸入信號產生相同的干擾，通過二者之差，干擾信號的有效輸入為零，這就達到了抗共模干擾的目的 。

1）三極管有一個溫度特性，溫度升高的時候，集電極電流會上升，反之下降。

2）如果兩個三極管的特性十分接近(配對),，溫度變化的時候，兩個管子的集電極電流變化也會基本相同。

為了消除溫度對電路的影響，可以設計一個特殊的電路來消除。下圖中是沒有差分的，溫度升高的時候，電極電流將上升，流過集電極電阻的電流也升高。這樣一來，集電極電阻兩端的電壓也會升高，Vcc不變，從而導致集電極電壓下降，U1下降了。假設下降了v。

結果總的輸出為U1-U2-v。U2是接地的等于零.，所以輸出為U1-v。由于受溫度升高的的影響，輸出下降了v，影響到了放大器的性能。

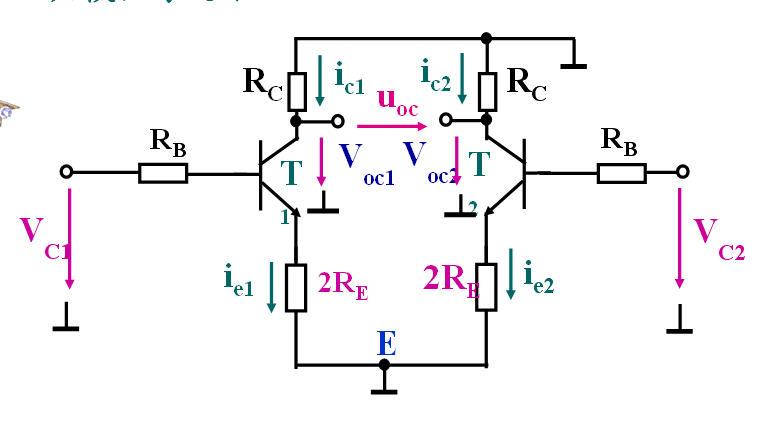

右圖是帶差分的，溫度升高的時候，同樣U1會下降，但同時U2也下降了，假設U1受溫度影響下降了v1。

U2受溫度影響下降了v2，結果總的輸出為（U1-v1)-(U2-v2)。

如果可以保證兩個差分管的性能基本一致(配對的一個方面)，那v1和v2應該相同，也就是v1=v2。

再看總的輸出（U1-v1)-(U2-v2)=U1-v1-U2+v2=U1-U2+v2-v1，因?yàn)関2=v1，所以輸出為U1-U2。

結果，由于受溫度影響而產生的電壓變化v1.v2被消除了。差分電路是具有這樣一種功能的電路。該電路的輸入端是兩個信號的輸入，這兩個信號的差值，為電路有效輸入信號，電路的輸出是對這兩個輸入信號之差的放大。設想這樣一種情景，如果存在干擾信號，會對兩個輸入信號產生相同的干擾，通過二者之差，干擾信號的有效輸入為零，這就達到了抗共模干擾的目的。

二、差分電路的電路構型與計算

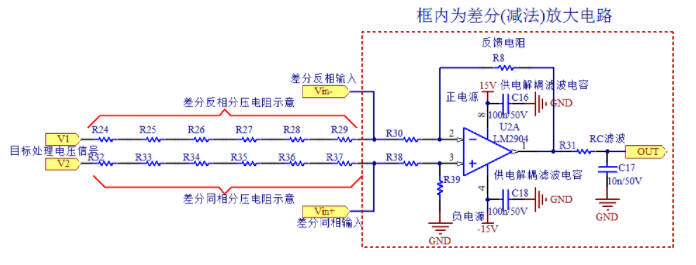

上圖是差分電路。

目標處理電壓：是采集處理電壓，比如在系統中像母線電壓的采集處理，還有像交流電壓的采集處理等。 差分同相/反相分壓電阻：為了得到適合運放處理的電壓，需要將高壓信號進行分壓處理，如圖1中V1與V2兩端的電壓經過分壓處理，最終得到適合運放處理的電壓Vin+與Vin-。差分放大電路 反饋，對于運算放大電路來說，運放工作在線性區，所以這里一定是負反饋，沒有反饋（開環）或者是正反饋，那是比較器電路而不是放大電路，這時候運放工作在飽和區或稱為非線性工作區，正因?yàn)轱柡停敵霾攀请娫措妷旱姆怠?

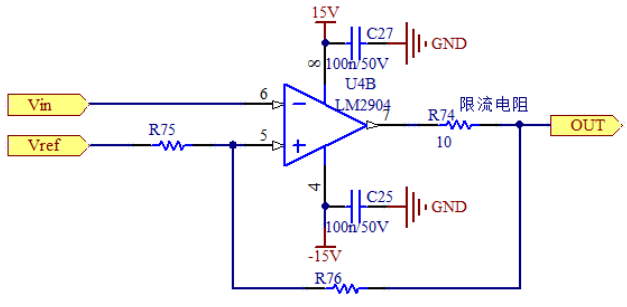

下圖是一種帶正反饋的運放電路，這里就不能叫運算放大電路了，因?yàn)檫\(yùn)放的開環放大倍數理想是無限大，當然實際中不可能無限大，所以如下結構是遲滯電壓比較器，運放工作在非線性區或飽和區。

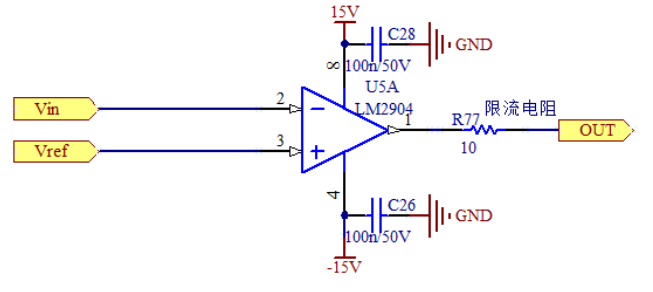

下圖依然是電壓比較器結構，上面已經提到，運放開環增益很大，不帶負反饋，工作就如非線性區，當做電壓比較器來使用。

運算放大器，反饋電阻從輸出接到反相端“-”就是負反饋，當然在輸出信號不超過電源電壓時（注：一切信號的能量來源是電源，輸出當然不可能超過電源幅值），實現的功能就是放大信號的功能，相關視頻：看懂運算放大器原理。接到同相端“+”就是正反饋，電路功能是電壓比較器。

當然在實際當中我們并不提倡用運放去做電壓比較器，而是選用專用的比較器，如LM339、LM393、LM211等，因?yàn)楸容^器和運放在實際當中內部器件的工作狀態還是有區別的。

比較器接了限流電阻—“R74、R77”，這是因?yàn)楸容^器在幅值切換時，快速上升或下降沿對后級容性負載進行充放電，這個充放電電流來自這個有源器件—比較器，因此加限流電阻目的是防止電流沖擊。

RC濾波：可以酌情調節，目的是防止輸出過沖等信號失真問題，相關文章推薦：各種濾波電路及原理。差分輸入電壓的計算

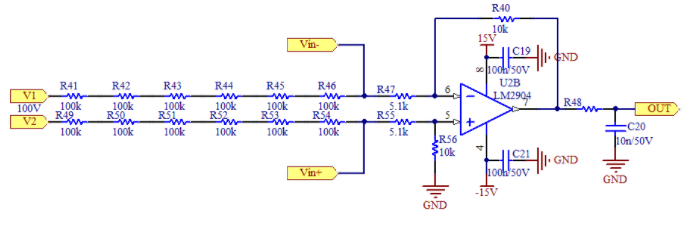

如下圖電路，為了便于計算，我們給定每個阻值。

差分電路的另一個特點是對稱性，R40=R56及R47=R55，差分分壓兩個支路電阻也是相等的。

Vin+和Vin-的值是如何計算的？ 我們先通過繁瑣的計算來得到，然后再簡化計算。

首先，運放的同相端5引腳和反相端6引腳，利用“虛短”得到，其中系數6是指6個100k的電阻，方便簡化式子：

那么通過分壓關系得到Vin+：

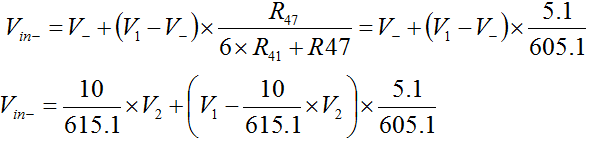

再次通過分壓關系得到Vin-：

那么就得到Vin+減Vin-的值。

其實還有一種簡單方法得到Vin+減Vin-的值，利用運放的虛短特點，可將電路等效為：

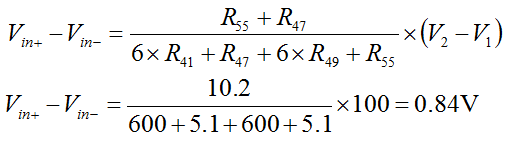

所以要計算Vin+減Vin-的值，變得很容易，只是一個簡單的分壓電路而已，如下計算得到：

得到差分電壓輸入值是0.84V。
