一、NMOS管和PMOS管

NMOS管是N型金屬-氧化物-半導體，而擁有這種結構的晶體管我們稱之為NMOS晶體管。 MOS晶體管有P型MOS管和N型MOS管之分。由MOS管構成的集成電路稱為MOS集成電路，由NMOS組成的電路就是NMOS集成電路，由PMOS管組成的電路就是PMOS集成電路，由NMOS和PMOS兩種管子組成的互補MOS電路，即CMOS電路。

PMOS是指n型襯底、p溝道，靠空穴的流動運送電流的MOS管。全稱 ： positive channel Metal Oxide Semiconductor；別名 ： positive MOS。

PMOS的工作原理與NMOS相類似。因為PMOS是N型硅襯底，其中的多數載流子是電子，少數載流子是空穴，源漏區的摻雜類型是P型，所以，PMOS的工作條件是在柵上相對于源極施加負電壓，亦即在PMOS的柵上施加的是負電荷電子，而在襯底感應的是可運動的正電荷空穴和帶固定正電荷的耗盡層，不考慮二氧化硅中存在的電荷的影響，襯底中感應的正電荷數量就等于PMOS柵上的負電荷的數量。當達到強反型時，在相對于源端為負的漏源電壓的作用下，源端的正電荷空穴經過導通的P型溝道到達漏端，形成從源到漏的源漏電流。同樣地，VGS越負(絕對值越大)，溝道的導通電阻越小，電流的數值越大。

二、基于NMOS管和PMOS管制作開關控制電路

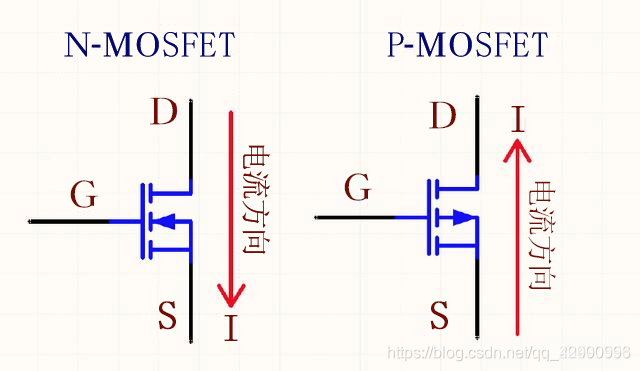

01 MOS管導通截止原理

NMOS管的主回路電流方向為D—>S，導通條件為VGS有一定的壓差，如 5V（G電位比S電位高）。

PMOS管的主回路電流方向為S—>D，導通條件為VGS有一定的壓差，如 -5V（S電位比G電位高）。

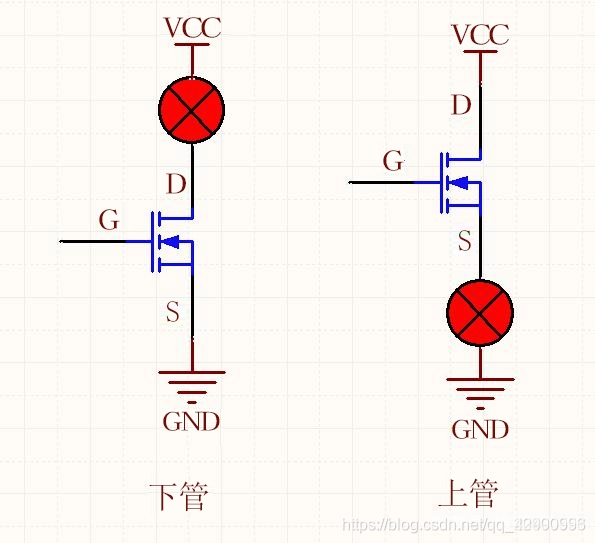

02 MOS管做上管和下管

1）NMOS當下管，即S極（源極）直接接地，只需控制G極（柵極）電壓即可控制NMOS管的導通或截止，因為MOS管導通的條件取決于VGS的壓差。

2）NMOS當上管，D極（漏極）接正電源，而S極的電壓不固定，無法確定控制NMOS導通的G極電壓，因為S極對地的電壓有兩種狀態，NMOS關截止時為低電平，導通時接近高電平VCC。

3）PMOS當上管或下管原理一樣。

4）通常使用PMOS做上管，NMOS做下管。

03 NMOS管應用

使用NMOS當下管，S極直接接地，只需將G極電壓固定值為5V即可導通（該5V視MOS管型號而定）

04 PMOS管應用

使用PMOS當上管，S極直接接電源VCC（5V），只需將G極電壓固定值為0V即可導通。
