在下述的內容中，小編將基于用FIFO實現超聲測厚系統A/D與ARM接口設計。如果這是您想要了解的內容之一，不妨和小編共同閱讀這篇文章哦。

一、硬件選擇

1、S3C2410處理器

S3C2410處理器是Samsung公司基于ARM公司的ARM920T處理器核，采用0.18um制造工藝的32位微控制器。該處理器擁有：獨立的16KB指令Cache和16KB數據Cache，MMU，支持TFT的LCD控制器，NAND閃存控制器，3路UART，4路DMA，4路帶PWM的Timer ，I/O口，RTC，8路10位ADC，Touch Screen接口，IIC-BUS 接口，IIS-BUS 接口，2個USB主機，1個USB設備，SD主機和MMC接口，2路SPI。S3C2410處理器最高可運行在203MHz。

核心板的尺寸僅相當于名片的2/3大小，尺寸如此小巧的嵌入式核心板是國內首創。開發商可以充分發揮想象力，設計制造出小體積，高性能的嵌入式應用產品。

2、AD9283高速模數轉換器

本設計選用了AD公司的AD9283芯片，該芯片工作電壓為3.3V，最高工作頻率為100MHz，8Bit并口輸出。

3、FIFO存儲器CY7C4261

FIFO存儲器作為A／D與ARM之間的橋梁，其參數指標直接影響數據的采集速度。首先，F(xiàn)IFO存儲器的讀／寫速度要足夠快，為方便調試，能和A／D器件的速度相一致；其次，F(xiàn)IFO存儲器的存儲容量要適宜，如果容量過大會造成資源浪費，如果容量過小會造成溢出或者數據采集速度過慢。

常用被測物厚度為10 mm，當信號長度取前8個波峰，整個系統工作在極限頻率100 MHz的情況下，有如下計算：

采樣次數=采樣速率×時間

=采樣速率×（2×厚度×8／超聲波速度）

=100×2×0．01×8／5 900

=2 712次

即需要將近3 KB的緩存。該超聲波測厚系統需測量厚度50 mm的物體，故需要容量15 K×8 B的FIFO。因此FIFO的深度要大于15 KB；寬度大于A／D的位數，即大于8位；工作速率100 MHz，與A／D采樣速率相一致。該設計選用CY公司的FIFO存儲器CY7C4261，其采樣速率達100 MHz，與AD9283采樣速率相同；容量為16 KB×9 B，可以滿足數據量要求。

二、接口設計

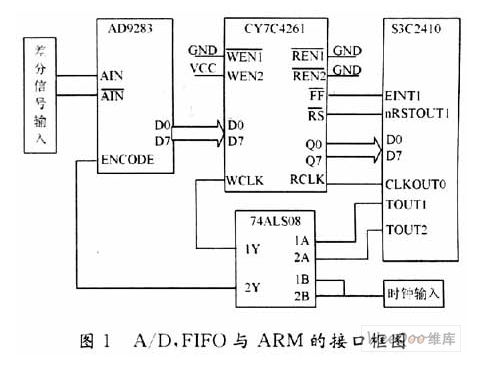

AD9283是8位模／數轉換器，CY7C4261是9位FIFO，S3C2410的數據總線是32位。CY7C4261只需接S3C2410的低8位DO～D7。由于FIFO的先入先出結構，系統中不需要任何地址線的參與，大大簡化了電路。A／D采樣所得數據要實時送入FIFO，兩者的寫時鐘頻率必須一樣，且AD9283和CY7C4261的時鐘輸入都是10 ns，操作起來統一方便。74ALS08是四-二輸入與門，把ARM的脈寬調制波輸出口中的TOUTl（GPBl），TOUT2（GPB2）配置為通用輸出口，對74ALS08的通斷進行控制，從而對A／D和FIFO的寫時鐘進行控制。S3C2410的CLKOUTO與CY7C4261的RCLK相連為FIFO提供讀時鐘。CY7C4261的全滿標志位FF與S3C2410的外部中斷EINTl相連用以觸發外部中斷。S3C2410的nRSTOUTl與CY7C4261的RS相連用以復位FIFO。接口框圖如圖1所示。
