將模擬信號轉換成數字信號的電路，稱為模數轉換器（簡稱A/D轉換器或ADC，Analog to Digital Converter）。ADC的基本原理是把輸入的模擬信號按規定的時間間隔采樣，并與一系列標準的數字信號相比較，數字信號逐次收斂，直至兩種信號相等為止。然后顯示出代表此信號的二進制數，模擬數字轉換器有很多種，如直接的、間接的、高速高精度的、超高速的等。每種又有許多形式。同模擬數字轉換器功能相反的稱為“數字模擬轉換器”，亦稱“譯碼器”，它是把數字量轉換成連續變化的模擬量的裝置，也有許多種和許多形式。A/D轉換的作用是將時間連續、幅值也連續的模擬信號轉換為時間離散、幅值也離散的數字信號，因此，A/D轉換一般要經過取樣、保持、量化及編碼4個過程。

二、ADC如何實現內部校準

（一）ADC 內部失調校準

對于內部失調校準，所選ADC通道的輸入在內部短路。此外，將輸出編碼與理想值進行比較，以確定失調誤差。對于大多數ADC，例如ADS1260-Q1，集成了輸入多路復用器，用于斷開輸入與外界的連接，并在內部將其連接到公共電壓以執行失調校準。ADS131M06的輸入多路復用器比ADS1260-Q1的輸入多路復用器相對簡單，如圖1所示。

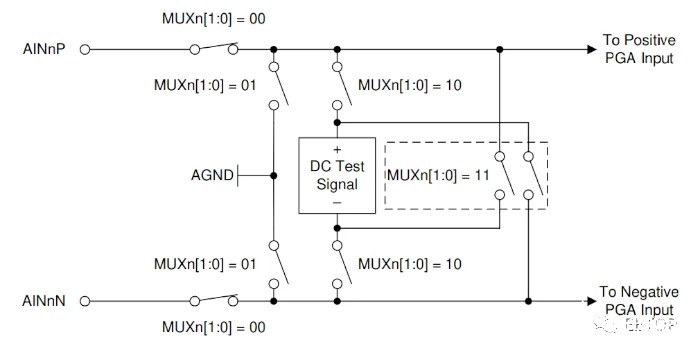

圖1.顯示 ADS131M06 輸入多路復用器。圖片由TI提供

如您所見，其中一個多路復用器配置 MUXn[1：0] = 01 將兩個輸入都短路到地。此多路復用器配置可用于失調校準。另一方面，一些ADC僅斷開其中一個輸入與外部電路的連接。例如，考慮AD7124-4的內部連接，如圖2所示。

圖2. AD7124-4內部連接框圖圖片由ADI公司提供

在失調校準期間，兩個輸入一起短路。但是，負輸入仍連接到外部電路。因此，器件數據手冊建議設計人員確保在失調校準期間負輸入端不存在任何多余的噪聲和干擾。此外，在執行校準時，該輸入的電壓不允許超過額定限值。

（二）ADC 內部滿量程校準

滿量程校準通常通過向ADC輸入施加內部生成的滿量程電壓來執行。如果ADC的輸入范圍為±V裁判，輸入在內部連接到 +V裁判和 -V裁判線。知道輸入處于滿量程電平后，ADC可以確定所需的增益校準系數。如果ADC具有集成PGA，則內部產生的電壓通常是ADC的基準電壓除以PGA的選定增益，以避免ADC過量程。這允許器件在每個增益設置下支持內部滿量程校準。

具有校準功能的ADC通常重復一定次數（例如16次）的零電平和滿量程測量，并平均轉換結果以計算校準值。對數據求平均值可降低轉換噪聲并提高校準精度。
