在下述的內容中，小編將教大家如何去分析sc-積分器的噪聲，如果積分器是您想要了解的焦點之一，不妨和小編共同閱讀這篇文章哦。

一、積分器

積分器是一種電子元件，用于將輸入信號進行積分運算并輸出相應的積分值。它在信號處理、控制系統等領域中得到廣泛應用。積分器的基本作用是將輸入信號進行積分運算，即求出信號隨時間變化的積分值。常見的積分器包括基本積分器和反饋積分器兩種。

積分器的實現可以是在模擬電路中，通過運算放大器構成的積分電路，其輸出電壓與輸入電壓的時間積分值成比例。這種電路在信號處理電路和有源網絡中常用于模擬運算。積分電路也可以用來抑制頻率比有用信號頻率高的干擾信號。此外，用運算放大器構成的積分器還廣泛用于產生精密鋸齒波電壓或線性增長電壓，這種電壓常作為測量和控制系統的時基，在波形變換中也有重要作用。

二、如何分析sc-積分器的噪聲

分析兩個問題：

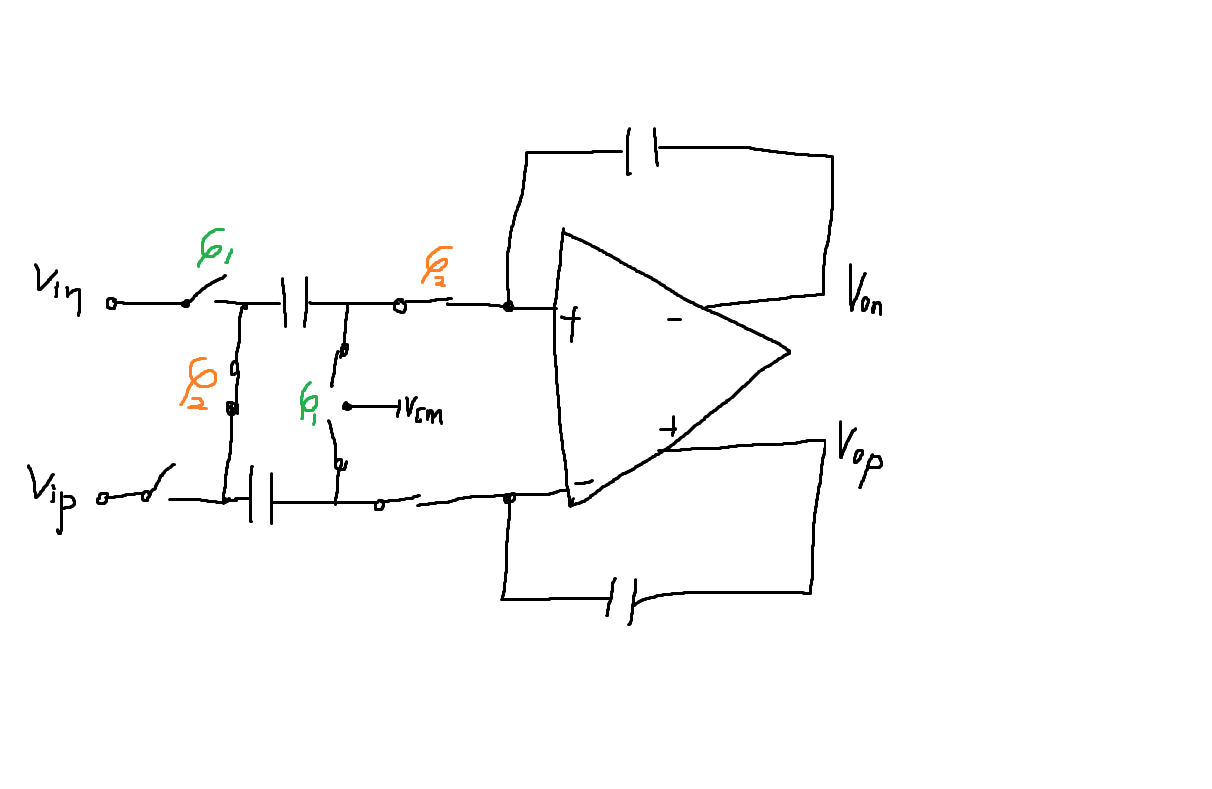

一個sc-積分器如何分析噪聲

一個sc-放大器如何分析噪聲（放大器與積分器的區別是cf每個周期都會復位）

對于1，在采樣相位cin有kt/cin的噪聲，而運放部分始終是同一個噪聲源，因此經過兩個相位（一個周期）之后。

總噪聲功率=vn_sample^2+vn_op^2;

那么，經過N個周期之后，運放輸出端的噪聲是多少呢？運放噪聲的部分肯定始終沒變，采樣噪聲會一直積分進來，會積分到無窮大嗎？ 顯然不會！因為采樣噪聲也始終是同一個噪聲源，積分進來之后功率不變。  假如N個周期，換N個不同的采樣電容采樣，那么這種非同源噪聲積分起來就是Vn_sample_1^2 累加到Vn_sample_N^2。

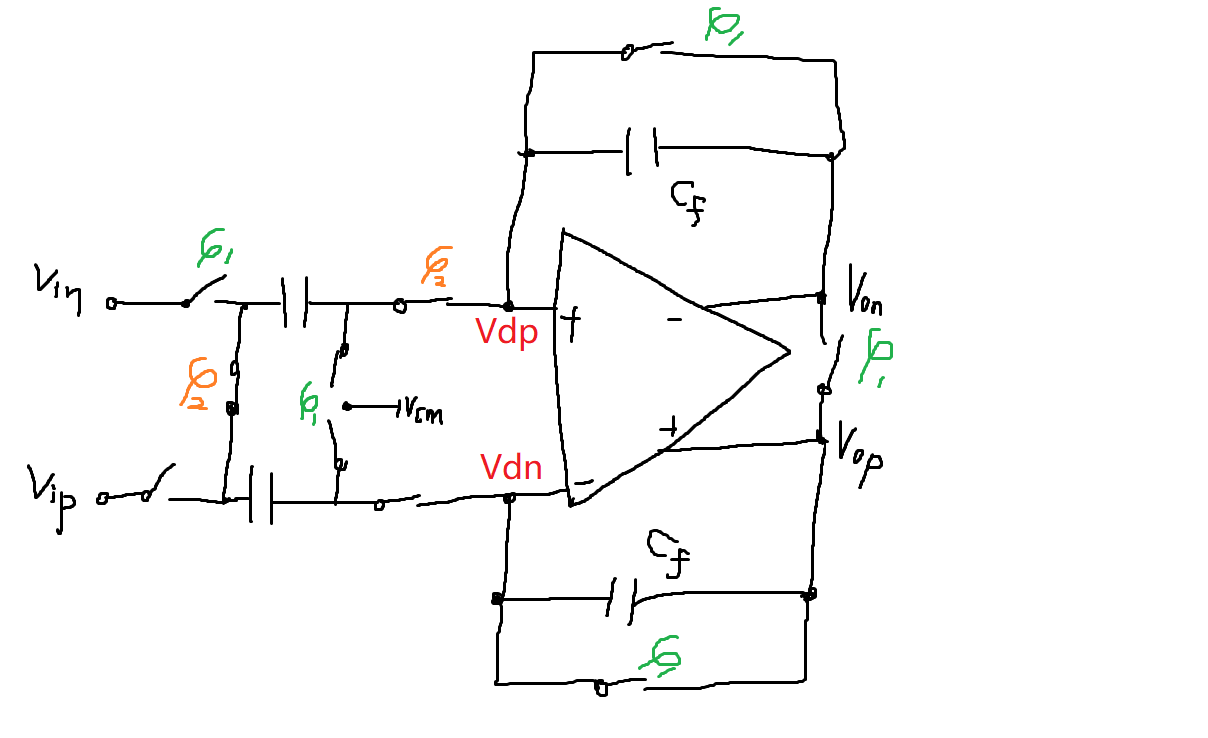

對于2 ，總噪聲也是輸入采樣噪聲和運放噪聲，如下圖，cf的復位時鐘相位（φ1）與采樣時鐘的相位相同。

考慮理想運放+理想開關的情況（運放輸入差分對對地沒有電容），顯然，在φ1時cf兩端沒有累積電荷（也沒有噪聲電荷）。

考慮到φ1和φ2必須具有非交疊特性，在φ1結束φ2開始之前，由于缺乏電荷通路，cf兩端依然沒有積累噪聲電荷，運放輸出端噪聲等于opamp的等效輸入噪聲。

在φ2相位時，由于存在電荷通路，cf兩端除了積累信號電荷之外，也放大了opamp的等效輸入噪聲，積累了噪聲電荷。因此φ2相位運放輸出端的噪聲（除φ1的kt/cin噪聲外）比φ1相位大。

對比sc積分器和sc放大器，發現在 φ1相位兩者噪聲差別大（一個有噪聲（opamp噪聲）一個沒有）；在φ2相位兩者的噪聲沒有區別。
