二、模擬IC設計之如何計算OP單位增益帶寬

在實際的建立過程中, 運放由于有限的帶寬, 建立速度不可能無限大, 因此就存在建立誤差。只有保證運放的閉環帶寬足夠大, 才能保證 MDAC 的建立精度滿足系統要求。

假設運放閉環的時間常數為τ，MDAC 的反饋系數為β 。閉環系統的輸出表達式為：

公式（1）

為了便于計算和分析, 可以將放大相的 MDAC 閉環電路近似為單極點系統。線性建立情況下時間常數和運放 GBW 的關系為：

公式（2）

上式中，ω-3dB表示閉環系統的-3dB帶寬，ωu表示運放的單位增益帶寬。

建立誤差為：

公式（3）

接下來我們將這個誤差量折算到ADC的最前端，折算的方法是將該誤差除以前向增益。根據前文的ADC架構圖，設當前級為第i個流水級（i=1~M），折算到輸入端的誤差為：

公式（4）

建立誤差最大值應該小于系統整體分辨率的1/2。則有：

公式（5）

公式（6）

t為分配給MDAC的輸出建立時間。若FCLK表示時鐘頻率，則可用表示分配的建立時間的大小，帶入上式：

公式（7）

若α=1/2，則表示MDAC的輸出需在時鐘一半周期以內完成建立。式(7)表明, 系統采樣頻率越高, 對運放的帶寬要求也越高, 對于多位的 MDAC, β越小, 那么也要求更大的帶寬。而更大的帶寬，往往意味著更大的功耗，因此高速應用的 ADC 和多位結構的流水線級意味著更高的功耗。

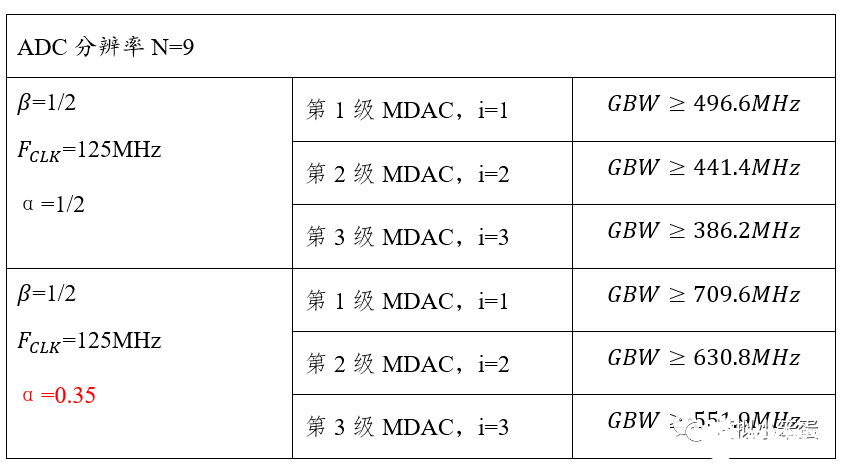

根據公式7，對一個9bitADC嘗試計算，計算結果如下表所示：
