本文將進行運算放大器負壓產生電路設計分析，通過這篇文章，小編希望大家可以對該電路的相關情況以及信息有所認識和了解，詳細內容如下。

一、運算放大器工作原理

在沒有外部反饋的情況下，運算放大器試圖使其兩個輸入端的電壓相等。當連接負反饋后，運放會調整其輸出，以便保持輸入端的電壓差不變。通過不同的反饋網絡設計，運放能實現不同的功能。

當輸入信號施加到運放的輸入端時，運放根據其內部的高增益放大這個微小的電壓差，并將放大后的信號輸出。在深度負反饋條件下，運放的行為往往取決于反饋網絡，而不是其本身的開環增益。

例如，在反相放大配置中，運放的輸出會與反相輸入端信號相反，并按一定的比例放大；而在非反相放大配置中，輸出則與同相輸入端信號相同，同樣按比例放大。

運算放大器的核心作用在于通過靈活運用負反饋技術來精確地處理電信號，廣泛用于信號調理、濾波、信號比較、模擬計算等多種電子電路系統中。

二、運算放大器負壓產生電路設計分析

是這樣一個電路，在立創開源硬件平臺的一個簡易示波器的電源電路，用于給運算放大器供電。

大概就是利用了電容兩端電壓不能突變的原理，MT3608是一個升壓芯片，VBUS是USB處取的5V，然后通過MT3608升壓到15V，并且額外通過二極管和電容，產生一個負壓，然后過79L12（負壓LDO芯片，注意不是78L12），穩壓到-12V給運算放大器使用。

關于這個負壓部分，我們單獨畫出來，如下面的仿真圖，看著清晰，仿真采用了一個信號發生器來模擬MT3608的SW管腳的開關波形，在開關波形處于高電平時，電容C1通過二極管D1到GND充電，近似電容左邊電壓為10V（10V是函數發生器隨便設的），右邊0V（忽略二極管壓降，仿真可以看到有二極管壓降）。

然后開關波形處于低電平時，由于電容兩端的電壓不能突變，此時電容C1的左邊電壓為0V，而C1電容若想維持兩端電壓為10V的話，那么右邊電壓只能變?yōu)?10V，然后電容C2通過黑色路徑充電，從而實現產生負壓。

產生負壓后可以加穩壓管，或者加負壓LDO去穩壓都可以，需要注意這個電荷泵產生負壓的帶載能力有限，只適合小電流的應用場景（比如運算放大器的負電源供電）。

這個電路的負壓也算是比較經典，因?yàn)樵谝恍┮壕?qū)動或者墨水屏驅動電路中也能看到這種負壓電路的身影。下圖截自LCD驅動電路，和墨水屏驅動電路。這兩個電路就不做解釋了，相信您已經理解了這個電荷泵的原理。第一張圖的升壓部分和負壓部分異曲同工，相信您也看得懂了。

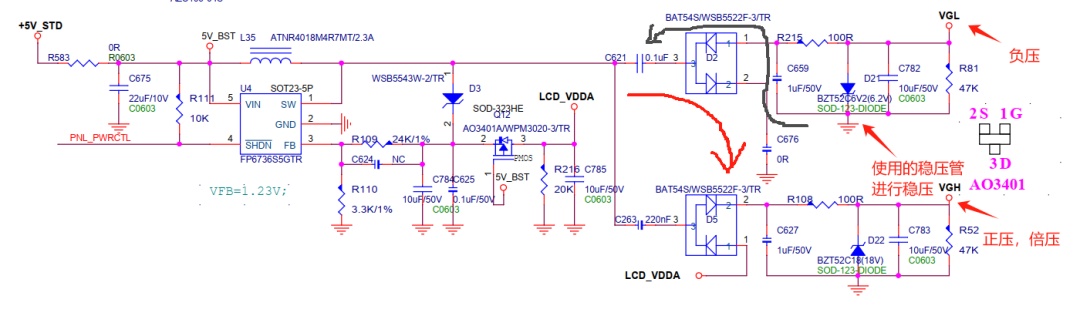

LCD驅動電路

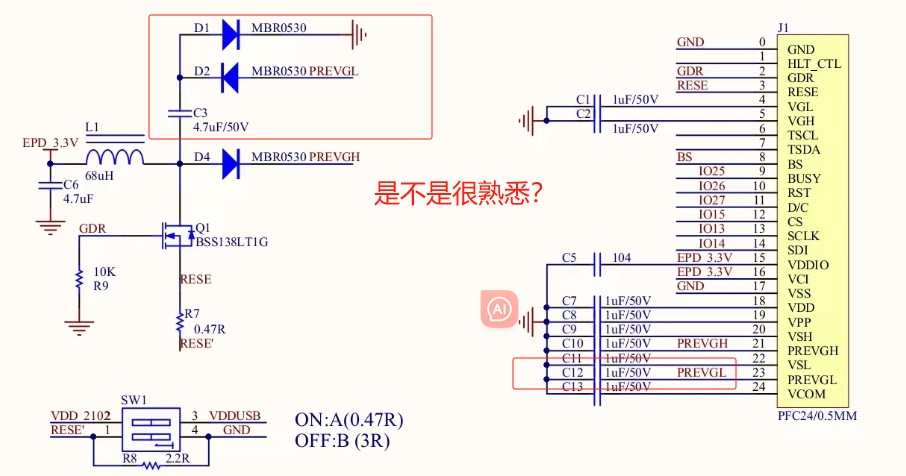

墨水屏驅動電路
