本文中，小編將在本文中介紹如何去計算MOS驅動電路的參數，如果你想對MOS驅動電路的詳細情況有所認識，或者想要增進對MOS驅動電路的了解程度，不妨請看以下內容哦。

一、驅動電路

驅動電路在電子系統中具有重要的作用，主要有以下幾個方面：

1. 信號轉換：驅動電路將來自控制電路的控制信號轉換為適合執行器（如電機、繼電器等）操作的電流、電壓或功率信號。它能夠?qū)⒌碗娖?、小電流的控制信號轉換為能夠驅動執行器的高電平、大電流信號。

2. 功率輸出：驅動電路提供所需的功率輸出，以滿足執行器的工作要求。不同的執行器可能需要不同的功率輸出，驅動電路要能夠根據需求提供足夠的功率和電流。

3. 控制執行器的動作：驅動電路通過控制輸出信號的開關狀態，實現對執行器的啟動、停止、加速、減速和反轉等操作。它能夠根據控制信號的變化，精確控制執行器的運動或操作。

4. 保護系統安全：驅動電路通常包含保護電路，用于監測和處理系統中的異常情況，如過流、過壓、過熱等。保護電路可以防止執行器或驅動電路因異常而損壞，并保證系統的安全和可靠性。

5. 提供驅動控制接口：驅動電路通常提供與其他系統組件的接口，如控制電路、傳感器、通信模塊等。通過這些接口，可以實現與其他系統部件的數據交互和聯動控制。

二、MOS驅動電路的參數計算

我的實際工作中碰到最多的驅動電路是以下這種能夠控制開關速度的驅動電路，我就以它舉例做進一步的分析。

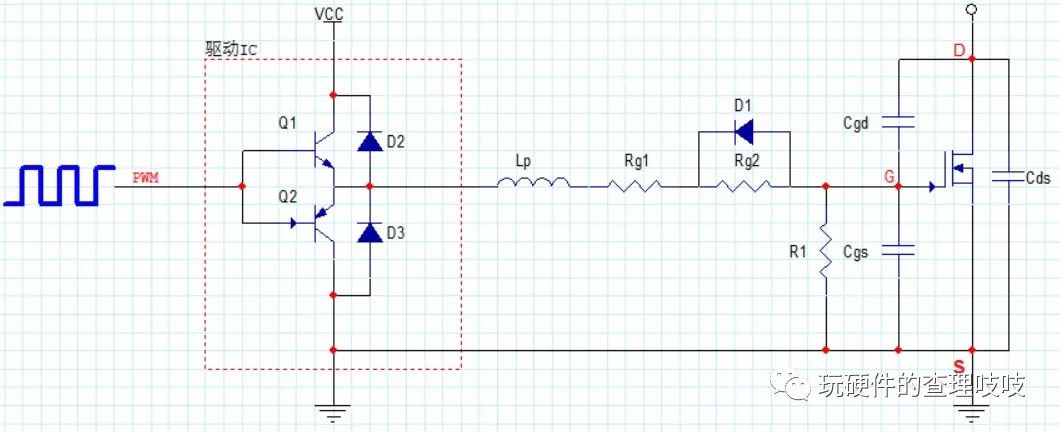

如圖，在驅動電阻Rg2上并聯一個二極管。其中D1常用快恢復二極管，使關斷時間減小同時減小關斷損耗，Rg1可以限制關斷電流，R1為mos管柵源極的下拉電阻，給mos管柵極積累的電荷提供泄放回路。（ 根據MOSFET柵極高輸入阻抗的特性，一點點靜電或者干擾都可能導致MOS管誤導通，所以R1也起降低輸入阻抗作用，一般取值在10k~幾十k ）

Lp為驅動走線的雜散寄生電感，包括驅動IC引腳、MOS引腳、PCB走線的感抗，精確的數值很難確定，通常取幾十nH。

驅動電阻Rg的計算：

驅動走線的寄生電感和MOS管的結電容會組成一個LC振蕩電路，如果驅動芯片的輸出端直接到柵極的話，在PWM波的上升下降沿會產生很大的震蕩，導致MOS管急劇發熱甚至爆炸，一般的解決方法是在柵極串聯電阻，降低LC振蕩電路的Q值，使震蕩迅速衰減掉。

驅動電阻下限值：

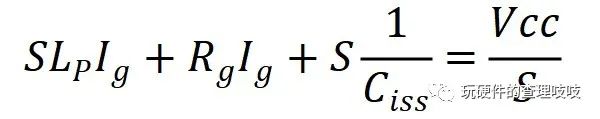

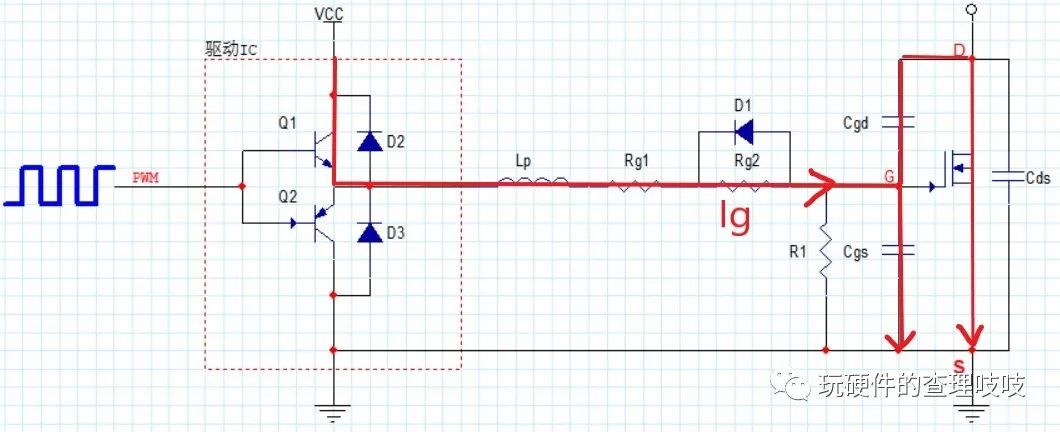

當mos開通瞬間，Vcc通過驅動電阻給Ciss=Cgs+Cgd充電，如上圖所示(忽略下拉電阻R1的影響)。根據LC震蕩電路模型，可以列出回路在復頻域內對應的方程。

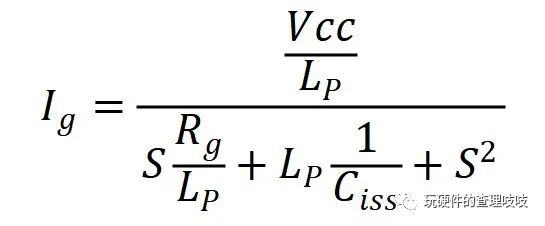

求解出i g ，并化為典型二階系統的形式

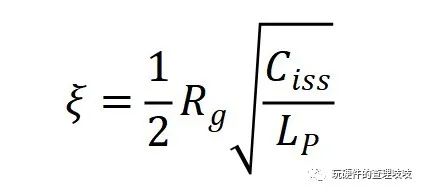

再根據LC振蕩電路求解二階系統阻尼系比

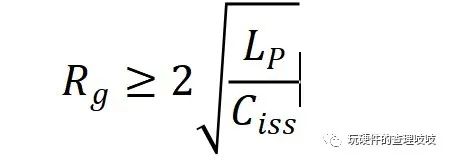

那么根據LC振蕩電路的特性，為了保證驅動電流ig不發生震蕩，該系統要處于過阻尼的狀態；即阻尼比必須大于1，則方程式解得Rg=Rg1+Rg2的下限范圍

驅動關斷電阻上限值：

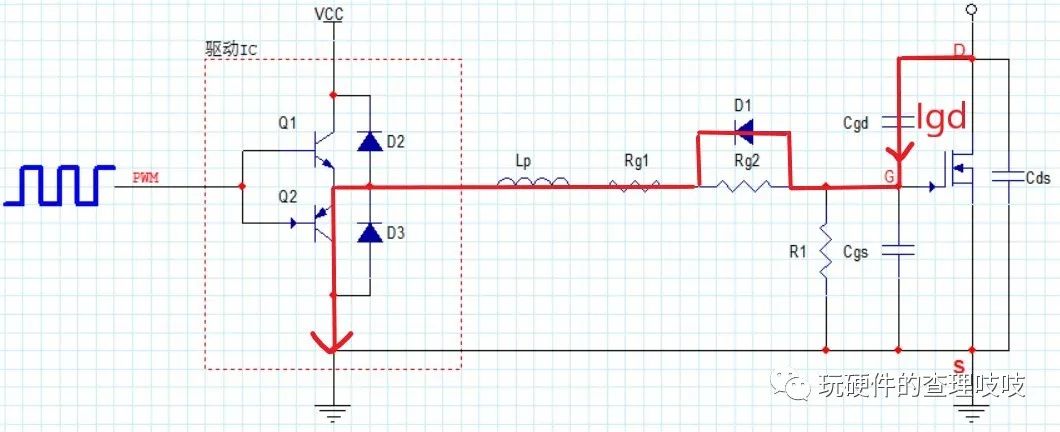

MOS關斷時，Vds會產生很大的dv/dt，那么由于寄生電容Cgd的存在，就會對回路進行放電繼而產生較大的電流，根據公式：Ic=Cdv/dt。那么回路上Igd流過驅動電阻Rg,又會在GS間產生一個電壓Vgoff=IgdxRg。這樣我們的方向就是不能讓其高于MOS導通的門檻電壓Vth以避免誤導通。

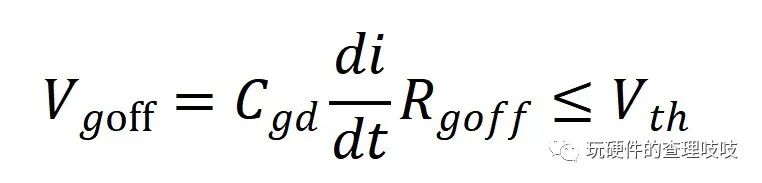

那么列出不等式

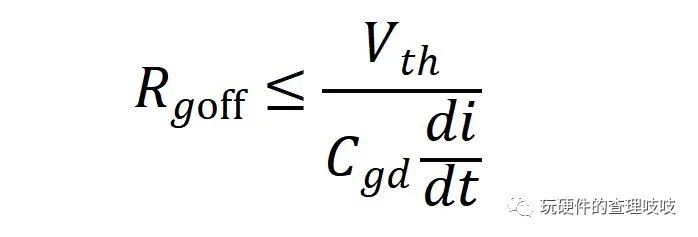

則解得驅動電阻Rgoff=Rg1的取值范圍

上述所有信息便是小編這次為大家推薦的內容，希望大家能夠喜歡，想了解更多有關MOS驅動電路的信息或者其它內容，請關注我們網站哦。
