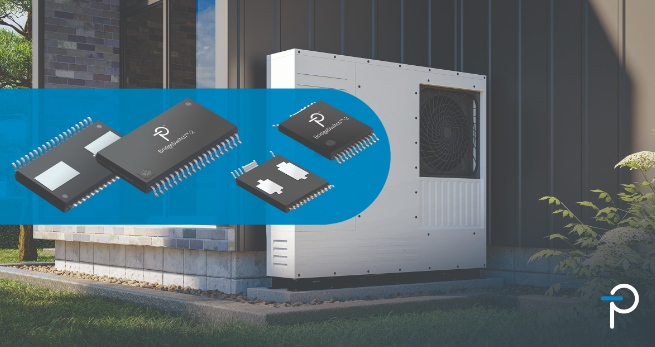

德國紐倫堡PCIM Europe展會，2024年6月11日 – 深耕于高壓集成電路高能效功率變換領域的知名公司Power Integrations(納斯達克股票代號：POWI)今日推出全新高壓集成半橋(IHB)電機驅動器IC產品系列BridgeSwitch?-2，進一步增強無刷直流電機(BLDC)的軟硬件組合解決方案，新產品適合高達1馬力 (746W)的應用場景。新IC內部集成了上管和下管的驅動以及兩個性能加強的FREDFET，內部采用無損耗的電流檢測，可提供高達99%的逆變器效率。IHB架構消除了系統中的集中發熱點，可提高設計的靈活性和可靠性，并可大幅減少元件數量，節省PCB面積。BridgeSwitch-2由Power Integrations的MotorXpert?軟件套件提供支持，其中包括單相梯形控制和三相無傳感器磁場定向控制(FOC)模塊，可加快逆變器的開發速度。

BridgeSwitch-2可利用硬件方式處理操作中發生的異常，進而可以使用IEC 60730標準中 A類安全的軟件，這樣可縮短數月的產品認證時間。無刷直流逆變器不工作時可設定進入睡眠模式，從而將驅動器功耗降至10mW以下;這意味著在規定的待機功耗限值下，可以為實現網絡接入和監控等功能的電路負載提供更多的可用功率。

Power Integrations產品營銷經理Cristian Ionescu-Catrina表示：“基于BridgeSwitch-2的電機驅動具有非常低的待機功耗，使設計人員能夠滿足新出臺的歐盟ERP法規要求。在整個負載范圍內，BridgeSwitch-2 IC的效率也遠高于基于IGBT的IPM模塊?！彼^續說道：“從啟動到性能優化，MotorXpert基于GUI的工具“終端仿真器”和符合MISRA C標準的代碼庫大大簡化了設計過程，可實時優化電機工作架構，無需重復更新固件。BridgeSwitch-2可與任何微處理器搭配使用，易于在現有系統中采用 - 這一點對于工程師更新設計以滿足更嚴格的待機法規非常重要。”

BridgeSwitch-2 IC的功率范圍為30W至746W (1HP)，應用非常廣泛，包括熱交換器風扇、冰箱壓縮機、流體循環泵、燃氣鍋爐燃燒風扇、洗衣機滾筒以及廚房攪拌機和攪拌器。相較于分立式設計，IHB架構省去了電流檢測電阻和相關信號調整電路，元件數量減少了50%，PCB空間減少了30%。此外還消除了檢測電阻損耗，進一步提高效率。通過內置的相電流(IPH)信息實時報告功能，可實現精確的電機控制。通過對門極開關驅動信號的精確控制以及使用具有軟恢復特性的體二極管，其典型的EMI特性表現比現有驅動器低10dB，因此可以選用更小的EMI濾波器。

BridgeSwitch-2 IC具有內置直流過壓保護和電流限制功能，無需依賴系統軟件即可保護逆變器和系統?？蛇x擇錯誤標志或全面的故障母線報告功能來滿足各種系統要求?，F(xiàn)在，憑借高精度的內置IPH信息和通過故障母線提供的全面報告，可以實現故障預測等新興應用的使用需求。BridgeSwitch-2電機驅動采用內置的基于硬件的下管和上管過流保護，符合IEC 60335-1 A類要求。此外，BridgeSwitch-2無需輔助電源即可工作，從而進一步減小PCB面積和減少元件數量。
