據《日經亞洲》報道，臺積電正在研究一種全新的先進芯片封裝方法，將使用矩形基板替代傳統的圓形晶圓。

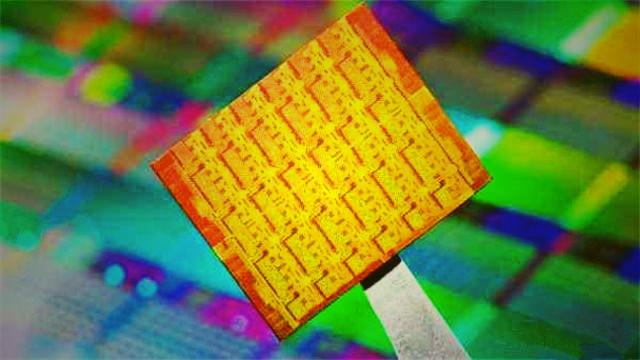

（資料圖）

眾所周知，晶圓和芯片的制造過程密切相關。晶圓是由單晶硅棒切割而成，而硅棒是圓柱形，所以將硅棒橫截切得的就是圓形硅片。而硅片在光刻前，要用機器均勻涂抹光刻膠，通常的方式是甩膠。如果將晶圓切成方形，就會導致光刻膠涂抹不均勻，最后能用的范圍還是中間的圓形。

除此之外，在硅片進行切角、打磨等過程的時候，硅片邊緣也會積累不少的邊緣應力，導致周圍比較脆弱。如果將其做成方形的晶片，那么四角就會更加容易碎裂。所以，一直以來晶圓都要做成圓形的，而不是方形。

但現在，據上述媒體援引知情人士稱，臺積電為了應對人工智能帶來的計算需求激增，正在探索使用510㎜ × 515㎜的矩形基板。由于矩形基板的有效面積比圓形晶圓大三倍多，邊緣剩余的無效區域也更少。因此，這種設計不僅可以在每片基板上放置更多的芯片組，還有助于減少生產過程中的損耗，從而提高生產效率。

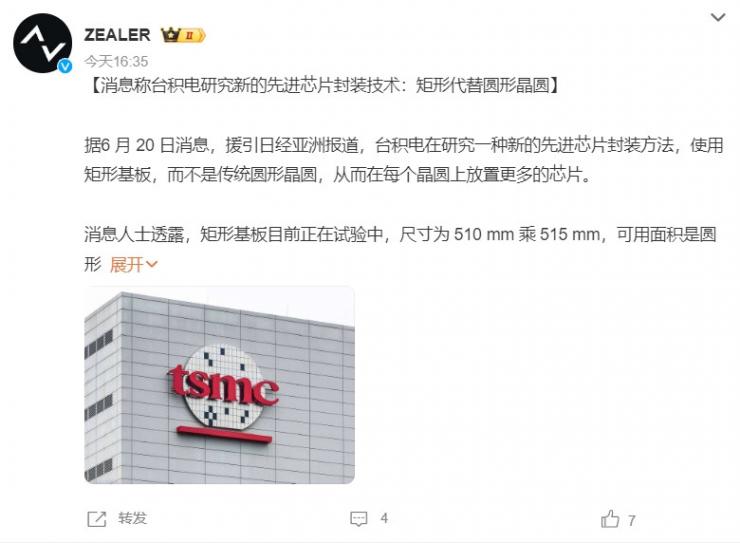

（相關報道截圖）

據了解，臺積電目前的先進芯片堆疊和組裝技術，比如用于生產Nvidia、AMD、Amazon和Google的AI芯片，主要依賴于12英寸的硅晶圓，而這已經是現階段可用的最大尺寸了。

但是，隨著芯片尺寸的不斷增大和市場對更多內存的集成需求，當前行業標準的12英寸晶圓或在幾年內就將不足以滿足尖端芯片的封裝需求了。所以，許多業內人士都認為，未來封裝的尺寸只會越來越大，以便從用于AI數據中心計算的芯片中擠出更多的計算能力。

然而，臺積電探索的這種“矩形代替圓形晶圓”的封裝方法，實現起來并不容易。該媒體指出，目前這項研究仍然處于早期階段，可能需要“幾年”才能商業化，因為在新形狀基板上的尖端芯片封裝中涂覆光刻膠，是這項研究中的一個關鍵瓶頸。這要求臺積電這樣的芯片制造巨頭發揮其深厚的財力優勢，推動設備制造商進行設備設計的革新。

如果上述消息屬實，它將標志著臺積電在芯片封裝技術上的重要轉變。
