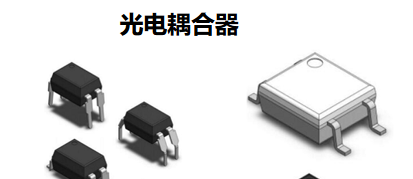

光耦作為一種光電轉換器件，廣泛應用于開關電源中。它可以隔離控制信號與被控信號，起到保護電路的作用，同時還具有隔離電氣噪聲、防止電氣干擾等作用。本文將詳細討論光耦在開關電源中的作用。

光耦在開關電源中的一個主要作用是隔離控制信號與被控信號，確保它們之間的電氣隔離。在開關電源中，控制電路與主電路之間往往存在較大的電壓差，如果直接連接，可能會導致電氣干擾、電流過大等問題。而光耦可以通過光電耦合原理將控制信號轉換為光信號，再通過光電轉換將光信號轉換為電信號，實現信號的隔離。從而避免了直接電氣連接引起的問題，提升了系統的可靠性和穩定性。

光耦在開關電源中的另一個重要作用是保護電路，防止電流過大或過載等情況發生。在開關電源的輸入端，往往需要使用繼電器或晶體管等器件來控制輸入電流的開關狀態。然而，這些器件往往容易受到過流或過載的影響，可能導致它們的損壞或燒毀。而通過在這些器件上添加光耦，可以將高電壓與高電流的控制信號轉換為光信號傳輸給光耦，再通過光電轉換將光信號轉換為電信號，從而實現對器件的保護。當控制信號的電流超過一定閾值時，光耦將會發出警告信號，提醒操作人員及時采取措施，以避免損壞電路。

開關電源在工作過程中會產生各種電氣噪聲，如開關干擾、電磁干擾等。這些噪聲會對控制信號和被控信號產生干擾，導致系統工作不穩定甚至出錯。光耦作為一種隔離器件，可以有效地隔離這些電氣噪聲，確?？刂菩盘柕臏蚀_傳輸。光耦中的發光二極管發出的光信號能夠在隔離層中傳播，而不受電氣噪聲的干擾。因此，光耦在開關電源中的應用可以提高系統的抗干擾能力，保證信號的準確性和可靠性。

在開關電源中，通常會存在高功率部分和低功率部分。高功率部分可能會對低功率部分產生干擾，甚至對其造成損壞。通過使用光耦來隔離高低功率部分，可以有效地避免這種干擾。光耦可以將高功率部分的控制信號轉換為光信號，再通過光電轉換將光信號轉換為電信號，從而實現高低功率部分之間的隔離。這樣一來，高功率部分就無法直接影響低功率部分，確保了系統的穩定性和可靠性。

開關電源是開關穩壓電源的簡稱，一般指輸入為交流電壓、輸出為直流電壓的AC-DC變換器。開關電源內部的功率開關管工作在高頻開關狀態，本身消耗的能量很低，電源效率可達75%~90%，比普通線性穩壓電源(線性電源)提高一倍。

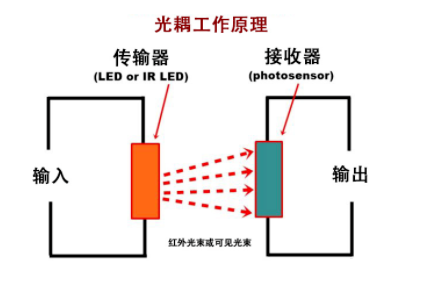

光耦以光為媒介傳輸電信號，輸入的電信號驅動發光二極管(LED)，使之發出一定波長的光，被光探測器接納而發生光電流，再通過進一步放大后輸出。這就完成了電-光-電的轉化，然后起到輸入、輸出、阻隔的效果。

在開關電源電路中光耦的主要作用就是實現光電轉換、實現隔離，避免輸入、輸出之間發生互相干擾的情況。

在不同的開關電源設計過程中，光耦的作用也是有所不同;在一般的隔離電源中，光耦隔離反饋是一種簡單、低成本的方式;在很多場合下，對光耦的工作原理理解不夠深入，光耦接法混亂，會導致電路不能正常工作。

光耦在開關電源中電路設計時，必須遵循下列原則：

一、根據產品輸入、輸出間的隔離耐壓，選擇符合國內、國際相關隔離擊穿電壓標準的光耦;

二、優先選擇線性光耦，因為CTR值在一定的范圍內，具有較好的線性調整。

二、電流傳輸比(CTR)的理想范圍是50%～200%。這是因為當CTR過小時，光耦中的LED需要較大的工作電流，這會增大光耦的功耗;當CTR過大時，在電路啟動或者負載突變時，有可能影響正常輸出;

開關電源電路中光耦的電源是從高頻變壓器次級電壓提供的，當輸出電壓低于穩壓管電壓是給信號光耦接通，加大占空比，使得輸出電壓升高;反之則關斷光耦減小占空比，使得輸出電壓降低。

高頻變壓器次級負載超載或開關電路有故障，就沒有光耦電源提供，光耦就控制著開關電路不能起振，從而保護開關管不至被擊穿燒毀。

這里推薦幾款由工采網代理的美闊光耦不同系列產品;產品型號有：MPC30XX-4L系列、MPC101X系列、MPC354、MPC356、MPH-314、MPH-341、MPC816、MPC817以及MPCM501、6N137等等。

其中MPH-341和MPH-314系列光耦合器非常適合驅動電源逆變器和用于電機控制的逆變器和MOSFET;它包含一個LED光學耦合到一個具有功率輸出級的集成電路;光耦合器在-40°C~+110°C的溫度范圍內保證其工作參數。

MPH-314工作范圍：10至30伏(VCC)1.0A的較大峰值輸出電流;帶有滯后現象的低電壓鎖定保護;110ns較大傳播延遲。

MPH-341范圍操作：15至30伏(Vcc)3.0A峰值輸出電流能夠直接驅動較高額定值高達1200 V/200 A的大多數IGBT。對于具有較高額定值的IGBT，MPH-341系列可用于驅動驅動IGBT門的離散功率級。開關電源是現代電子設備中不可或缺的一部分，它將輸入的交流電轉換為穩定的直流電，為各種電子設備提供所需的電能。在開關電源中，光耦主要用于實現電源的隔離和反饋控制。

首先，光耦能夠?qū)崿F(xiàn)電源的隔離。在開關電源中，輸入端和輸出端之間需要有一定的隔離，以避免電氣沖擊和故障對設備的影響。光耦通過光信號傳遞信息，將輸入端和輸出端完全隔離，從而保證了電源的安全性和穩定性。

其次，光耦在開關電源中還扮演著反饋控制的角色。開關電源需要通過反饋控制來穩定輸出電壓，而光耦正是實現這一功能的關鍵元件。光耦可以將輸出電壓的變化轉化為光信號，再將光信號傳遞回控制端，從而實現對輸出電壓的精確控制。這種反饋控制方式能夠有效地減小輸出電壓的波動，提高電源的穩定性和可靠性。

除了以上兩個方面的作用，光耦在開關電源中還具有其他一些優點。例如，光耦具有較快的響應速度，能夠快速響應輸出電壓的變化，從而實現對輸出電壓的快速調整。此外，光耦還具有較小的體積和重量，方便安裝和使用。
