電壓比較器" target="_blank">電壓比較器是一種電子電路，用于比較兩個輸入電壓的大小關系，并根據比較結果輸出高電平或低電平信號。它通常由電源、兩個輸入端(一個為參考輸入端，另一個為信號輸入端)和一個輸出端組成。電壓比較器的工作原理基于輸入電壓與參考電壓的比較，通過內部電路的邏輯判斷，在輸出端產生相應的數字信號。12電壓比較器的基本工作原理可以概括如下：

當信號輸入端的電壓大于參考輸入端的電壓時，比較器輸出高電平信號。這是因?yàn)閮?nèi)部電路檢測到信號輸入端的電壓高于參考輸入端的電壓，從而觸發輸出級的導通，產生高電平輸出。14反之，當信號輸入端的電壓小于參考輸入端的電壓時，比較器輸出低電平信號。這是因?yàn)閮?nèi)部電路檢測到信號輸入端的電壓低于參考輸入端的電壓，阻止輸出級的導通，產生低電平輸出。

如果兩個輸入端的電壓相等，輸出狀態可能取決于具體的設計，有些設計可能在這種情況下保持高阻態或輸出一個特定的中間狀態。1此外，比較器通常設計為開環操作，沒有反饋環節，這使得它們能夠快速地響應輸入電壓的變化。這種快速響應特性使得比較器在需要高速切換的應用中非常有用，如開關電源、波形產生和變換電路等。

模擬比較器是一種常用的電子元器件，可將兩個模擬信號進行比較，并輸出一個數字信號。它在模擬電路和數字系統中得到廣泛應用。

1.模擬比較器是什么

模擬比較器是一種電路，其作用是將兩個輸入信號進行比較，然后輸出一個數字信號表示它們之間的關系。

2.模擬比較器工作原理

模擬比較器通常由一個差分放大器和一個比較器組成。當輸入信號與參考信號相等時，比較器輸出高電平。否則，輸出低電平。

3.模擬比較器的作用

模擬比較器的主要作用是將連續的模擬信號轉換成數字信號。它可用于模擬電路的控制以及數字系統的各種應用，如比較器、鎖存器、計數器等。

模擬比較器是一種用于比較兩個信號的電路，它可以比較兩個信號的大小，以達到控制電路的目的。模擬比較器的工作原理是，當輸入信號的大小大于參考信號的大小時，模擬比較器會輸出高電平;當輸入信號的大小小于參考信號的大小時，模擬比較器會輸出低電平。 模擬比較器的應用非常廣泛，它可以用于控制家用電器、工業設備、汽車電子系統等。選用模擬比較器的原則是，首先，根據電路的要求選擇合適的模擬比較器;其次，根據電路的要求調整模擬比較器的參數;最后，根據電路的要求調整模擬比較器的輸入和輸出電平。 總之，模擬比較器是一種非常有用的電路，它可以比較兩個信號的大小，以達到控制電路的目的。它的應用非常廣泛，可以用于控制家用電器、工業設備、汽車電子系統等。選用模擬比較器的原則是，首先，根據電路的要求選擇合適的模擬比較器;其次，根據電路的要求調整模擬比較器的參數;最后，根據電路的要求調整模擬比較器的輸入和輸出電平。

比較器種類選型

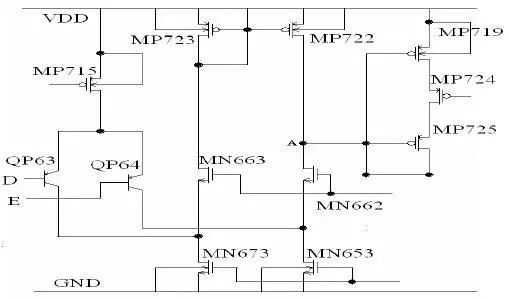

過零電壓比較器：典型的幅度比較電路，它的電路圖和傳輸特性曲線如圖。

圖片

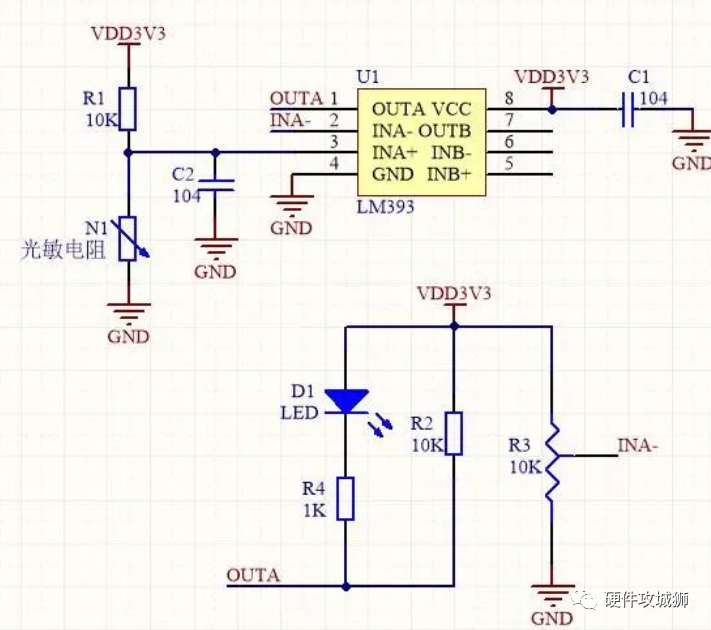

比較器還可以作為ADC中的一個典型元件。例如在比較器的一個輸入端連接磁性傳感器或光電二極管，另一輸入端接參考電壓，用傳感器驅動比較器的輸出端產生合適驅動邏輯電路的高低電平。

圖片

圖 光敏電阻模數轉換典型電路圖

比較器與運放的聯系和區別

比較器與運算放大器(運放)有密切的聯系和區別。運放是一種線性放大器，用于放大或處理模擬信號。比較器則是一種數字邏輯器件，用于比較兩個輸入信號的大小并輸出邏輯信號。

盡管運放和比較器都是電子器件，但它們的電路結構和應用領域有所不同。運放通常用于模擬信號的處理和放大，而比較器則用于數字信號的處理和比較。

圖片

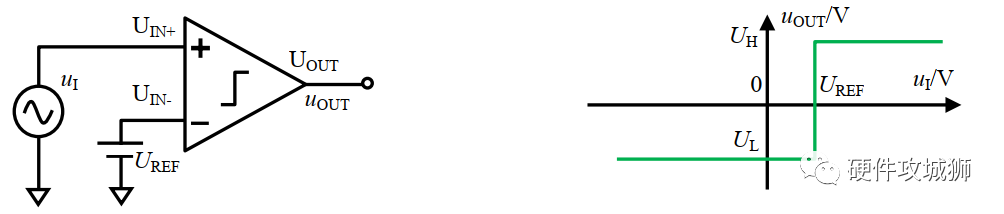

該圖為理想運放與其輸入輸出關系。圖中輸出只有兩種狀態：UH和UL。

關于比較器的靈敏度問題

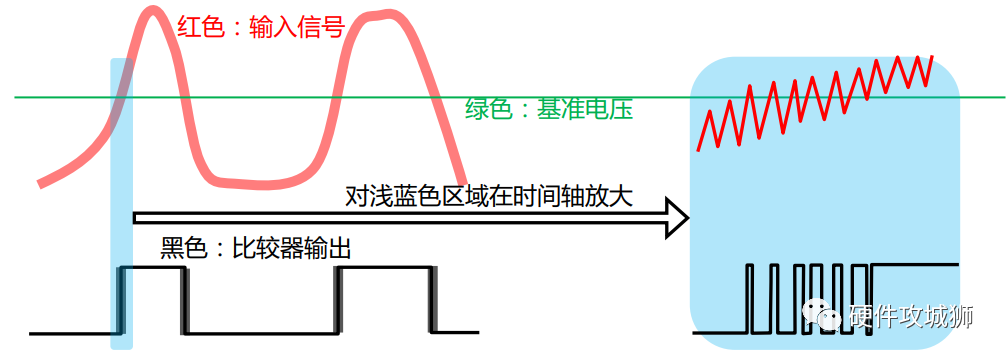

對于一個過于靈敏的比較器，往往會給系統帶來麻煩。因?yàn)槿粘Ｉ畹妮斎胄盘?hào)，它并不是一個理想的信號，它是包含噪聲信號的。

圖片

將圖中藍色區域展開，可發現：對于一個非常靈敏的比較器， 噪聲信號是波動的，經常會在某個點低于基準點，從而使比較器發生翻轉。這就形成了有點所示的很多較小時間的脈沖。而這往往是不準確的。

總之，比較器是一種重要的電子器件，用于比較兩個輸入信號的大小并輸出邏輯信號。它廣泛應用于各種數字和模擬電路中，如ADC、DAC、觸發器和波形發生器等。在選擇和使用比較器時，需要考慮其性能指標、精度和靈敏度等因素，以確保其能夠滿足實際應用的需求。
