在本文中，我們將使用內部 QSPICE 庫中的元件執行一些電源電路分析。在簡要概述內部庫中可用的電源元件后，將對一些基本電源電路進行分析，并意識到在這種模擬中所使用的軟件質量非常高。

介紹

QSPICE 在其第一個版本中就已經包含一個功率半導體元件庫，并且至少在撰寫本文時，該軟件為用戶提供了一個內部且易于使用的庫，其中包含以下電源元件類別：

· 結型場效應晶體管 650V

· 結型場效應晶體管 1200V

· 結型場效應晶體管 1700V

· 碳化硅場效應晶體管 650V

· 碳化硅場效應晶體管 1200V

· 碳化硅場效應晶體管 1700V

· 碳化硅肖特基。

在庫中選擇電源元件是設計工作系統的一個良好起點。這些元件可用于創建基本電路，例如電源、逆變器和穩壓器。每當需要特定元件模型時，都可以從外部文件導入。如果您想使用默認庫中沒有的元件，這很有用。

SiC FET 的靜態分析

對于本文中的示例，將使用 SiC FET UF3C120400K3S，它已存在于 QSPICE 庫中。該器件采用 TO-247-3L 封裝，具有超低柵極電荷和出色的反向恢復特性，非常適合切換電感負載和任何需要標準驅動器的應用。從其官方數據表(我們邀請用戶仔細閱讀本文檔)中，以下是其一些最有用和最重要的參數，設計人員必須了解這些參數才能實現連貫且無錯誤的設計：

· 典型 RDS(on)：0.410 歐姆

· 最高工作溫度：175℃

· 最大漏源電壓 (Vds)：1,200 V

· 最大柵源電壓 (Vgs)：-25 V 至 +25 V

· 最大連續漏極電流(TC=25°C)：7.6A

· 最大功率耗散：100W。

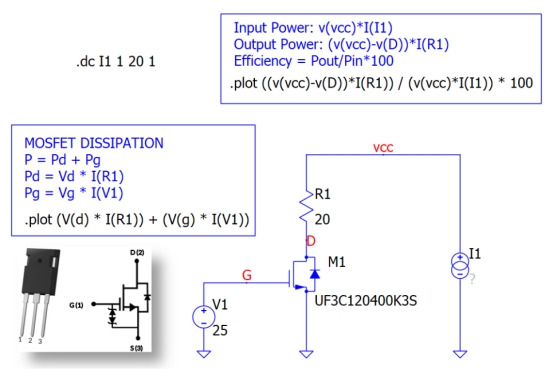

圖 1 顯示了涉及為 20 歐姆電阻負載 (R1) 供電的測試電路。該方案由電流發生器 (I1)、用于驅動?xùn)艠O的電壓發生器 (V1) 和 M1 器件型號 UF3C120400K3S 組成。柵極始終通電;因此，F(xiàn)ET 始終導通。仿真通過 SPICE 指令檢查電源電流在 1 A 至 20 A 之間的電路，并保持連續性：

.直流I1 1 20 1

并通過“.plot”命令顯示相關的波形圖。

圖 1：PWM 發生器的電氣圖

圖2所示的圖表突出顯示了電路的兩個重要參數：

· SiC FET 的功耗與漏極電流的關系

· 系統的效率總是與漏極電流有關。

相對于位于頂部的第一張圖，UF3C120400K3S SiC FET 的功耗通過改變其漏極上流動的電流來顯示。模擬故意包含比組件本身可以承受的更高的功耗。幸運的是，這可以在模擬中得到允許。SiC FET 的功耗計算如下：

實際上，只考慮漏極電壓和漏極電流的乘積，因為柵極電流無關緊要，并且是納安級的。請記住，F(xiàn)ET 允許的最大功率為 100 W，在模擬中故意超過該值，以分析過載情況下電路的行為。這可用于識別潛在的電路可靠性或安全問題。相對于下圖，電路的效率根據以下通用公式確定：

尤其是：

從效率圖(下圖紅色)可以看出，制造商認可的整個功率范圍的平均效率約為 98%，這是一個出色的效率。但是，如果 FET 耗散的功率開始超過 100 W(相關數據表中規定的限制)，系統的效率就會開始急劇下降到不再最佳和危險的值。在這種情況下，設備也可能被熱量損壞。

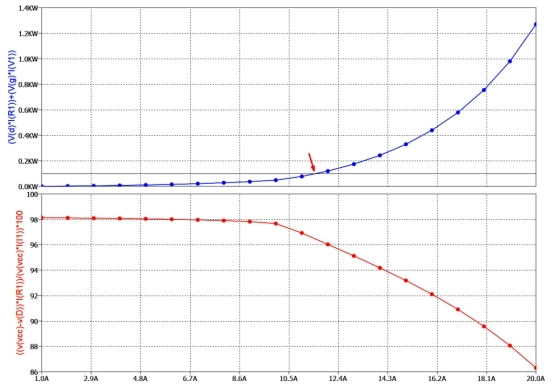

圖 2：FET 耗散功率圖(頂部)和系統效率圖(底部)

PWM 發生器

PWM 發生器產生由一系列幅度相等但寬度可變的脈沖組成的數字信號。脈沖寬度稱為占空比，它決定了等效模擬信號的強度。它可用于控制各種設備的功率輸出，例如電動機、LED 和燈、鎮流器等。通過適當修改高電平信號 (Ton) 和低電平信號 (Toff) 的持續時間，可以輕松調整 PWM 信號的占空比。占空比越高，等效模擬信號越強。應該注意的是，決定對負載的影響的不是信號的頻率，而是有效脈沖的持續時間。

因此，具有相同占空比的兩個具有不同頻率的信號會產生相同的效果。以下示例(其電氣圖可在圖 3 中看到)涉及為電阻負載供電的 PWM 生成系統的模擬。V1 發生器發出占空比為 50% 的 PWM 信號，頻率約為 30 kHz，幅度(在 ON 狀態下)為 25 V，適合驅動 SiC FET 的柵極。系統的電源為 96 V，負載為 20 歐姆。

圖 3：為電阻負載供電的 PWM 生成系統的電氣圖

因此，PWM 發生器產生脈沖信號，ON 狀態(時間上等同于 OFF 狀態)持續時間為 16 微秒。觀察圖 4 中的信號圖，乍一看，系統似乎完美無缺，運行最佳。柵極電壓(頂部)和負載電流(底部)實際上遵循清晰的趨勢，沒有明顯問題。

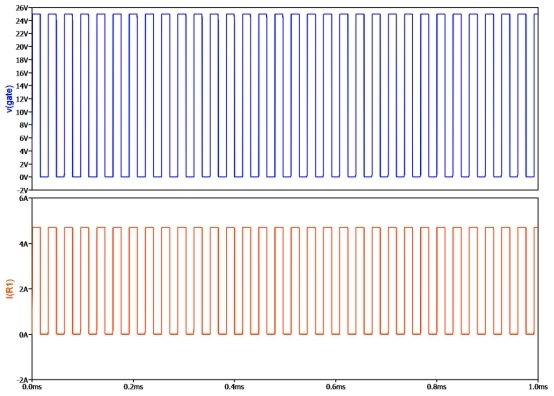

圖 4：負載電流圖未突出顯示電路中存在的問題

然而，需要注意的是，電子元件，尤其是開關元件，具有非理想特性，例如非零電壓降和非瞬時開關轉換。這些特性可能會限制元件的運行，尤其是在高速或高能量水平下。查看SiC FET 的功率耗散圖并放大信號上升沿或下降沿的圖表就足以注意到第一個問題。圖 5 顯示了對應于上升沿的圖表，顯示的軌跡如下：

· 頂部的第一個波形圖包含所有相關信號，在同一個圖表中

· 第二個波形圖包含 SiC FET 的柵極電壓

· 第三個波形圖包含負載 R1 上的電流

· 第四張波形圖包含 SiC FET 消耗的功率。

轉換時間非常短，大約為幾十納秒，但在這種情況下，F(xiàn)ET 的行為呈線性，其切換是漸進的，而不是立即的。因此，存在一個瞬態區，其中電流和電壓同時為正，并產生可能致命的開關損耗。歐姆定律也證實了這一事實。如今，這種損耗是不可避免的，并且如前所述，發生在開關上升沿和下降沿期間。但是，有許多技術、硬件和軟件可以將它們降低到完全可接受的水平。開關損耗雖然持續時間極短，但會導致電壓、電流和功率信號的平均值出現問題，還會在RF級別產生干擾。

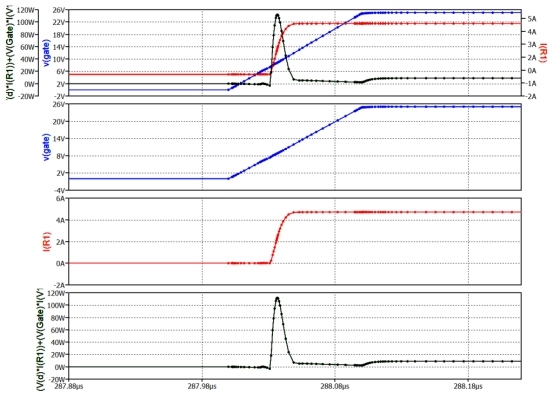

圖 5：器件的“關-開”和“開-關”轉換期間會發生重要的開關損耗

結論

使用 QSPICE，電力電子元件的仿真非常高效，最重要的是，它不會出現其他仿真器經常出現的操作問題。它是一種有價值的工具，可以幫助設計人員創建更可靠、更安全的系統，而無需使用任何實際組件。這樣，可以減少開發時間和成本，同時降低項目失敗的風險。只需更改幾個參數，就可以使用仿真來研究過載條件或測試不同的開關操作速度。
