UPS 是“不間斷電源”的縮寫，指的是連接在供電網絡和受保護設備之間的設備，即使在斷電或斷電的情況下也能為設備供電。UPS 不應與其他保護設備(如穩壓器、隔離變壓器、瞬態抑制器等)混淆。

UPS 的實用性

如上所述，UPS 是在停電或電壓下降時提供應急電源的設備。它們用于保護敏感電子設備免受電壓波動或斷電造成的損壞。在有主電源的情況下，UPS 將交流電轉換為直流電，并存儲在電池中。在斷電的情況下，UPS 使用存儲在電池中的能量為連接的設備供電，然后將直流電轉換為交流電。UPS 有各種不同的尺寸和電容量。通過使用 UPS，敏感電子設備可以免受輕微到嚴重的電壓波動或突然斷電的影響。它們還允許設備在斷電時繼續運行。這對于不能中斷的活動尤其重要，例如服務器、安全系統、和數據存儲系統。

借助設備保護功能，UPS 有助于降低因電壓波動或斷電而損壞的電子設備的維修成本。配備 UPS 的大多數設備可能是個人計算機。斷電會導致計算機關閉或崩潰，從而導致寶貴的工作和數據丟失或刪除，造成難以想象的損失。如果在執行寫入操作時發生干擾，整個硬盤都可能被毀壞。對于企業來說，存儲在計算機上的敏感數據和文檔通常比包含它們的硬件更有價值。盡管當今的個人計算機具有很高的可靠性，但它們很容易受到電源電壓波動和下降的影響。盡管當今的技術已經取得了顯著的成果，仍然沒有一條不受干擾的配電線路，問題，甚至是難以察覺的問題，幾乎是司空見慣的。

靜態UPS

UPS 通?？杉m正高電壓和低電壓事件，例如電壓尖峰和電壓驟降。因此，要為您的設備實施保護，您需要足夠的保護，以確保即使在沒有電的情況下也能正常運行。通過安裝適當?shù)?UPS，設備可免受電氣干擾帶來的危險影響。如果長時間斷電，UPS 可提供足夠時間的電力來保存數據并有序關閉應用程序，從而消除中斷的影響。一旦完成此維護，就可以關閉設備，因?yàn)殡姵馗鶕?jù)其特定電容量具有有限的自主性。通常，UPS 可提供約 10 或 15 分鐘的備用電源，盡管使用大容量電池可以獲得更長的續航時間。

由于 UPS 在長時間停電期間僅提供有限的電量，因此用戶應采取一些預防措施，以防止在 UPS 無法再為其設備供電之前丟失數據。最先進的 UPS 型號有一個通信端口，允許與要保護的設備進行邏輯連接。靜態 UPS 使用電力電子設備而不是電動發電機為負載提供電能。如今，大多數 UPS 都是這種類型。UPS 的一般結構如圖 1 所示。一種廣泛使用的 UPS 類型稱為“雙轉換”，其特點在于輸入和輸出從不直接接觸，這是因?yàn)樗鼈儓?zhí)行兩次轉換，從交流電到直流電，反之亦然。在中間點，電池插入為逆變器供電的求和節點，即執行第二次轉換的模塊，這樣就不會發生切換，并且電壓變化也不會影響輸出。

有時，這種類型的 UPS 配備變壓器，該變壓器還具有隔離功能。在這種類型的操作下，電源在主電源和電池之間切換時沒有延遲時間。另一種操作模式被定義為“離線”，其中逆變器僅在主電源電壓故障時運行。管理系統所需的能量顯然少于前一種，但在這種情況下，能源的改變需要幾毫秒的延遲時間，在此期間負載與所有能源斷開連接。

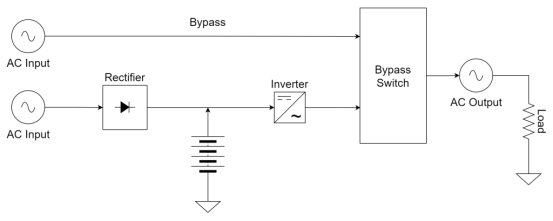

圖 1：UPS 的一般結構

如今，雙轉換UPS的設計元件種類繁多。最初使用的是IGBT，但目前，碳化硅(SiC)MOSFET在效率、功率密度和成本效益方面遠遠超過硅，而且功率損耗低。通常，開關頻率等于或大于25 kHz，以避免產生任何可聽見的和惱人的音調。

交流到直流的轉換過程已在之前的文章中介紹過，因此這里無需重復。UPS 的功能不僅在于轉換和供應能量，而且不幸的是，還在于在存在干擾元素的情況下對其進行管理。很多時候，由于存在不良影響會改變其基本特性，因此電力質量會降低。這些干擾可能是電壓峰值和下降、諧波的存在以及電力線中的噪聲。幸運的是，這些不良事件持續時間很短，并且是人為的(附近其他設備的操作)或自然的(雷電或電氣放電)?，F(xiàn)在讓我們深入研究?jī)煞N常見的 UPS 類型，即離線 UPS 和在線(或雙轉換)UPS，盡管實際上還有很多其他的。

離線式UPS

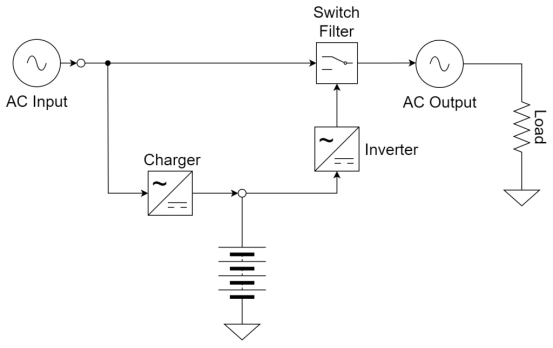

這種類型的 UPS 用于低功率(參見圖 2 中的總圖)。在有電源電壓的情況下，負載通過靜態開關供電，該開關配備有濾波器以減少任何電源干擾。同時，AC/DC 轉換器為電池充電。因此，輸出電流實際上與輸入電流相同。但是，當電源電壓故障時，負載由帶有逆變器的電池供電。這種 UPS 模式允許您獲得簡單、小巧且經濟的設備。但是，它們不能保證輸入和輸出之間有足夠的隔離，而且切換時間通常很長，因此負載會在幾十毫秒內處于斷電狀態。

圖2：離線式UPS的總體示意圖

雙轉換在線式UPS

雙轉換 UPS 比之前的 UPS 更為復雜(見圖 3 中的總圖)。在有電源電壓的情況下運行期間，負載由逆變器供電。在這種情況下，存在雙 AC/DC 和 DC/AC 轉換。在沒有電的情況下，使用儲能電池，DC/AC 轉換器為負載供電。因此，切換是即時的，沒有瞬變，負載受到保護并與整個配電系統隔離。最終，性能更好，但成本更高。

圖 3：雙轉換 UPS 的總體方案

以簡單的 UPS 電路作為起點

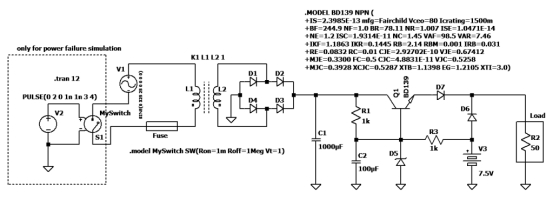

圖 4 顯示了由分立元件制成的小型 UPS 的通用示例。它的操作毫不費力，不使用逆變器或穩壓器，可用于為低電流負載供電。在正常運行中，即在有主電源的情況下，電池通過電阻器 R3 充電。交流電壓由 D1、D2、D3 和 D4 以及電解電容器 C1 組成的橋整流和調平。功率晶體管處于飽和狀態，并通過二極管 D7 為負載供電。此配置旨在穩定中等電流負載的輸出電壓。當主電壓故障時，晶體管不再傳導電流。因此，負載由電池供電。在這種配置中，齊納二極管的選擇非常微妙和關鍵。

圖 4：帶有分立低功耗元件的簡單 UPS 的通用圖

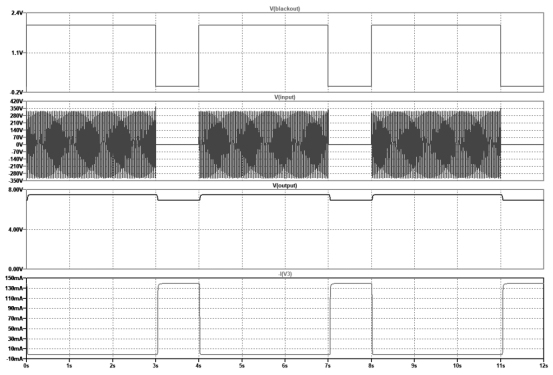

圖 5 顯示了與最重要節點相關的圖表。我們可以從頂部開始觀察到以下軌跡：

· 第一張圖顯示了網絡中電流流動的邏輯趨勢。它在模擬的前 3 秒內存在，然后停電 1 秒，然后電能恢復 3 秒并消失 1 秒，依此類推。

· 第二張圖顯示交流電源電壓為 230 V(RMS)。停電期間，電壓為 0。

· 第三張圖顯示了正常運行和斷電期間負載兩端的電壓。如您所見，斷電期間電壓略有下降，約為 0.5 V。

· 第四張也是最后一張圖顯示了流過電池和二極管 D6 的電流。在正常運行期間，在有電源電壓的情況下，電池消耗為零，而是通過電阻器 R3 稍微充電。

圖 5：與建議的 UPS 的最重要節點相關的圖表

結論

毫無疑問，UPS 是一項重要的投資，可以保護敏感電子設備，尤其是其中存儲的任何數據和信息。在選擇購買 UPS 時，重要的是要考慮幾個技術和操作因素，以確保它完全適合您的需求。對電力的日益依賴往往需要替代和應急電源系統。要評估的一個重要因素是對環境的尊重。事實上，目前 UPS 不能用發動機發電機和柴油來制造。最新技術也在評估使用超級電容器作為能源的解決方案，當主電網發生電力中斷時，這可以確保更好的結果。
