在電子電路中，將輸入的直流電壓轉換為電路中所需要的直流電壓的電路被稱為DC-DC電源電路。例如我們的無線模塊一般都是5V轉3.3V。DC-DC電路通?？梢苑譃樯龎盒汀⒔祲盒?、升降壓型，一般由電子開關器件、電感、電容組成。DC-DC電路主要是通過利用電子開關器件周期性的導通和斷開，從而實現輸出電壓可調節和自動穩壓的功能。

直流—直流變換器(DC-DC)是一種將直流基礎電源轉變?yōu)槠渌妷悍N類的直流變換裝置。目前通信設備的直流基礎電源電壓規定為?48V，由于在通信系統中仍存在?24V(通信設備)及+12V、+5V(集成電路)的工作電源，因此，有必要將?48V基礎電源通過直流—直流變換器變換到相應電壓種類的直流電源，以供實際使用。DC/DC變換是將固定的直流電壓變換成可變的直流電壓，也稱為直流斬波。斬波器的工作方式有兩種，一是脈寬調制方式Ts不變，改變ton(通用)，二是頻率調制。

一. 簡介

A DC-DC converter is an electrical system (device) which converts direct current (DC) sources from one voltage level to another.

DC-DC指直流轉直流電源(Direct Current)，DC-DC轉換器以一個直流輸入電壓作為輸入，輸出一個不同的直流電壓。輸出直流電壓可高于或低于直流輸入電壓。

DC-DC轉換器一般由控制芯片，電感線圈，二極管，三極管，電容器構成。在討論DC-DC轉換器的性能時，如果單針對控制芯片，是不能判斷其優劣的。其外圍電路的元器件特性，和基板的布線方式等，能改變電源電路的性能，因此，應進行綜合判斷。

二. 特點

與線性穩壓器的LDO相比較，效率高是DCDC的顯著優勢。通常效率在70%以上，效率高的可達到95%以上。適應電壓范圍寬。三. 分類

在開關DC-DC轉換器中，晶體管作為開關工作，這意味著它們比作為依賴電流源工作的晶體管消耗的功率要小得多。當晶體管傳導高電流時，其電壓降非常低，而當晶體管傳導高電壓降時，其電流幾乎為零。因此，開關模式變換器的導通損耗低，效率高，通常在80%或90%以上。但在高頻時，開關損耗會降低效率，開關頻率越高，功率越高。

1. Buck DC-DC converter

降壓型DC/DC轉換器，一種降低電壓輸出，同時增加輸出電流的DC-DC功率轉換器，至少有四部分組成：

用作開關元件的功率晶體管(S)整流二極管(D)作為儲能元件的電感器(L)濾波電容(C)其中輸入、輸出、電流、功率的關系為：

在汽車電子應用中，降壓型DC-DC轉換器用于將主電池的高壓(例如400 V)降低到車輛輔助系統(多媒體，導航，無線電，閃電，傳感器等)所需的較低值(12-14 V)。2. Boost DC-DC converter

升壓型DC/DC轉換器，是一種增加輸出電壓，同時減少輸出電流的DC-DC功率轉換器。它包含與降壓DC-DC轉換器相同的組件，但排列在不同的拓?fù)浣Y(jié)構中。

其中輸入、輸出、電流、功率的關系為：

在一些混合動力汽車(Hybrid Electric Vehicle , HEV)應用中，升壓型DC-DC轉換器用于將來自電池的電壓從202 V升壓到500 V。在混合動力汽車(HEV)應用中，電池的電壓受到串聯電池?cái)?shù)量的限制。由于空間有限，電池的串聯數量有限，因此輸出電壓也有限。使用升壓DC-DC轉換器，可以將電池電壓提高到電機所需的更高電壓。

3. Buck-Boost DC-DC converter

四. BUCK電路工作原理

伏秒原則，又稱伏秒平衡，是指開關電源穩定工作狀態下，加在電感兩端的電壓乘以導通時間等于關斷時刻電感兩端電壓乘以關斷時間，或指在穩態工作的開關電源中電感兩端的正伏秒值等于負伏秒值。 在一個周期T 內， 電感電壓對時間的積分為0，稱為伏秒平衡原理。

1. 相關元器件

開關管：常見有三極管和MOS管，用于開關;

電感：通電時能量存儲，關電時能量釋放，這兩個過程電感的正負極發生反向變化，流經電感的電流不能突變，只能逐步變大或變小;

電容：充放電;

二極管：單向?qū)щ?

2. 工作原理

開關(S)導通：輸入電壓加到電感端，二極管截止，電感儲能。

開關(S)關閉：由于電感上的電流不能突變，電感中存儲的能量向負載釋放，二極管導通，電感電流通過二極管續流 。

DC-DC轉換器的工作原理是通過調整直流電源電壓，得到所需要的特定電壓輸出。這個過程主要通過控制電流或電流流向來實現電壓轉換。從輸入到輸出，電能通過開關管調節充電和放電，通過電容、電感、濾波電路等元件進行過濾和調整，從而得到所需的電壓輸出。DC-DC轉換器的工作原理可分為以下幾個步驟：12步驟一：輸入電源將電壓輸出應用到變壓器的一側。

步驟二：當輸入電源開啟時，電流在變壓器的一側流入。在變壓器中，電流經過磁場共振，將能量傳遞到另一個感應線圈。

步驟三：另一個感應線圈生成電流，并在輸出接口產生電壓。輸出電壓由所選電子元件(例如恒流源)的電阻和電壓控制。

步驟四：輸出電壓傳輸回DC-DC變換器的輸入以被檢測。

這個過程一遍遍重復，直到所需的電壓輸出得到。DC-DC轉換器的結構組成包括開關器件、電感、電容、控制電路等關鍵組件。當開關器件導通時，電感儲存電能，斷開時將電感儲存的能量釋放到輸出電路，以提供所需的電壓;電容用于平滑輸出電壓，減小電壓脈動;控制電路負責監測輸入/輸出電壓和負載條件，并調整開關器件的工作，以維持所需的輸出電壓水平。

1、降壓型(BUCK)

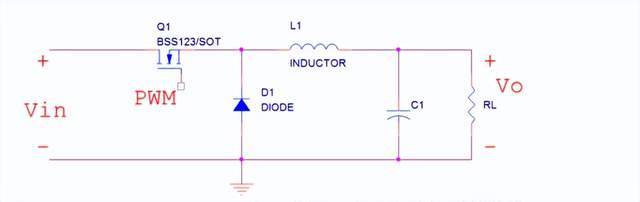

Buck拓?fù)洚?dāng)Q1導通時，電源給電感充電，續流二極管處于截止?fàn)顟B(tài)，當Q1截止時，由于電感電流不能突變，電感電流逐漸減小，經過負載、續流二極管形成回路。輸出電壓VO=VIN×D(D為一個周期內電子開關導通的時間)。一般電感在SW引腳和輸出之間的就是BUCK電路，見下圖：

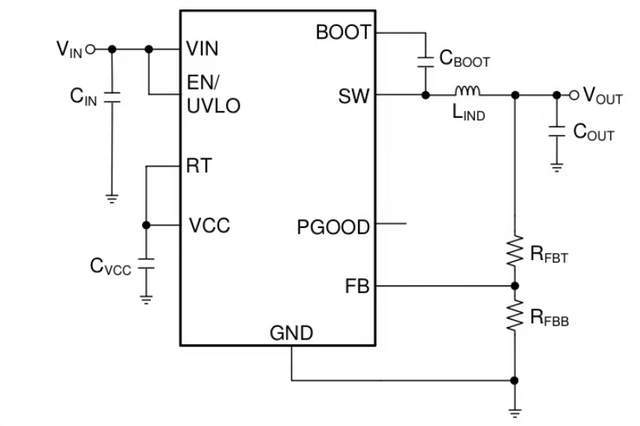

Buck電路2、升壓型(BOOST)

當電子開關Q1導通時，電源給電感充電，在這個過程中，Q1導通阻抗很小，使得D1被短路，負載由電容C1提供能量，維持負載工作。

當電子開關Q1截止時，由于電感的電流不能突變，電感儲存的能量和電源通過D1給電容充電和維持負載工作。

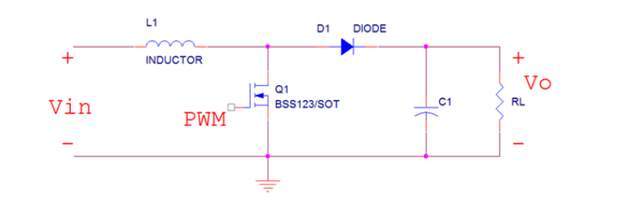

Boost拓?fù)湟话銢]有電感在SW引腳和輸出之間的就是Boost電路，見下圖：

Boost電路3、升降壓型(BUCK-BOOST)

Buck-Boost拓?fù)洚?dāng)開關Q1閉合時，電源向電感充電，這個過程中RL由C1電容自身提供能量。當Q1開關斷開時，由于電感的電流不能突變，電感、C1、D1續流二極管組成閉合回路，電感儲存的能量向C1充電和RL負載供電。
