電源工程師都知道，開關電源在運行過程中會產生多種紋波噪聲，對電路性能和穩定性產生一定影響，所以要針對各種紋波噪聲采取合理的措施來解決，那么如何做?

開關電源的紋波和噪聲是一個本質問題，換而言之無論紋波和噪聲多么小，也無法從根本上去除，再絕對的講開關電源無論成本怎么提高，也無法完全達到線性電源的性能和特點。

那么，通常抑制或減少它的做法有五種：

1、加大電感和輸出電容濾波

根據開關電源的公式，電感內電流波動大小和電感值成反比，輸出紋波和輸出電容值成反比。所以加大電感值和輸出電容值可以減小紋波。

同樣，輸出紋波與輸出電容的關系：vripple=Imax/(Co×f)?？梢钥闯觯哟筝敵鲭娙葜悼梢詼p小紋波。

通常的做法，對于輸出電容，使用鋁電解電容以達到大容量的目的。但是電解電容在抑制高頻噪聲方面效果不是很好，而且ESR 也比較大，所以會在它旁邊并聯一個陶瓷電容，來彌補鋁電解電容的不足。

同時，開關電源工作時，輸入端的電壓Vin 不變，但是電流是隨開關變化的。這時輸入電源不會很好地提供電流，通常在靠近電流輸入端(以BucK 型為例，是SWITcH 附近)，并聯電容來提供電流。

上面這種做法對減小紋波的作用是有限的。因為體積限制，電感不會做的很大;輸出電容增加到一定程度，對減小紋波就沒有明顯的效果了;增加開關頻率，又會增加開關損失。

所以在要求比較嚴格時，這種方法并不是很好。關于開關電源的原理等，可以參考各類開關電源設計手冊。

2、二級濾波，就是再加一級LC 濾波器

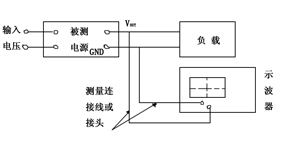

LC 濾波器對噪紋波的抑制作用比較明顯，根據要除去的紋波頻率選擇合適的電感電容構成濾波電路，一般能夠很好的減小紋波。

采樣點選在LC 濾波器之前(Pa)，輸出電壓會降低。因為任何電感都有一個直流電阻，當有電流輸出時，在電感上會有壓降產生，導致電源的輸出電壓降低。而且這個壓降是隨輸出電流變化的。

采樣點選在LC 濾波器之后(Pb)，這樣輸出電壓就是我們所希望得到的電壓。但是這樣在電源系統內部引入了一個電感和一個電容，有可能會導致系統不穩定。

3、開關電源輸出之后，接LDO 濾波

這是減少紋波和噪聲最有效的辦法，輸出電壓恒定，不需要改變原有的反饋系統，但也是成本最高，功耗最高的辦法。任何一款LDO 都有一項指標：噪音抑制比。是一條頻率-dB 曲線。

對減小紋波。開關電源的PCB 布線也非常關鍵，這是個很赫手的問題。有專門的開關電源PCB 工程師，對于高頻噪聲，由于頻率高幅值較大，后級濾波雖然有一定作用，但效果不明顯。

這方面有專門的研究，簡單的做法是在二極管上并電容C 或RC，或串聯電感。

4、在二極管上并電容C 或RC

二極管高速導通截止時，要考慮寄生參數。在二極管反向恢復期間，等效電感和等效電容成為一個RC 振蕩器，產生高頻振蕩。

為了抑制這種高頻振蕩，需在二極管兩端并聯電容C或RC 緩沖網絡。電阻一般取10Ω-100Ω，電容取4.7pF-2.2nF。

在二極管上并聯的電容C 或者RC，其取值要經過反復試驗才能確定。如果選用不當，反而會造成更嚴重的振蕩。

對高頻噪聲要求嚴格的話，可以采用軟開關技術。

5、二極管后接電感(EMI 濾波)

這也是常用的抑制高頻噪聲的方法。針對產生噪聲的頻率，選擇合適的電感元件，同樣能夠有效地抑制噪聲。需要注意的是，電感的額定電流要滿足實際的要求。

小結：開關電源的應用和趨勢事實上從未停止過，解決開關電源的場合應用問題最根本的最大的方向是受干擾用電設備與開關電源設計的干擾頻點匹配問題，解決這一關鍵影響才是開關電源應用的宗旨和目的，任何一個易受干擾設備，無論多么的復雜和精密它都會有一個干擾范圍和頻點。

1、低頻紋波噪聲

主要是由于開關管開關狀態的快速變化導致的。在開關管導通和關斷過程中，電流和電壓的快速變化會產生低頻紋波噪聲。這種噪聲通常具有較低的頻率，但可能對電路性能產生較大影響。

抑制方法：

①加大輸出低頻濾波的電感和電容參數，使其降低到所需的指標;

②采取前反饋控制方法，降低低頻紋波分量。

2、高頻紋波噪聲

主要是由于開關電源內部電路中的元件參數不匹配或寄生效應導致的。例如，電容器的寄生電感、電阻器的寄生電容等都會產生高頻紋波噪聲。這種噪聲通常具有較高的頻率，但幅度相對較小。

抑制方法：

①采用多級濾波;

②加大輸出高頻濾波器，可抑制輸出高頻紋波;

③提高開關電源工作頻率，以此提高高頻紋波頻率。

3、共模紋波噪聲

是由于開關電源內部電路中的元件之間存在電位差而產生的。當開關電源工作在高頻時，電位差會導致電流在元件之間流動，從而產生共模紋波噪聲。這種噪聲對電路性能和穩定性產生較大影響，需要采取措施進行抑制。

抑制方法：

①采取專門設計的EMI濾波器;

②降低開關刺幅度。

4、超高頻諧振噪聲

是由于開關電源內部電路中的元件之間存在諧振效應而產生的。當開關電源工作在高頻時，元件之間的諧振效應會導致電流和電壓的波動，從而產生超高頻諧振噪聲。這種噪聲對電路性能和穩定性產生較大影響，需要采取措施進行抑制。

抑制方法：

①采用軟恢復特性二極管;

②使用結電容小的開關管;

③減少布線長度。

5、閉環調節控制引起的紋波噪聲

閉環調節控制是開關電源中常用的控制方法之一。然而，閉環調節控制可能會導致開關電源內部電路中的元件參數發生變化，從而產生紋波噪聲。這種噪聲通常具有較低的頻率，但可能對電路性能產生較大影響。

抑制方法：

①在調節器輸出增加對地的補償網絡，這是因為該補償可以抑制調節器自激引起的紋波增大問題;

②合理選擇閉環調節器的開環放大倍數和參數，最好根據負載狀況調節;

③在反饋通道中不增加純滯后濾波環節，這樣做的好處是可以使延時滯后降到最低，以此增加閉環調節的快速性和及時性，對抑制輸出電壓紋波是有益的。
