量子計算因其能夠解決普通計算機難以解決的復雜問題而受到關注。在這一過程中，直流偏置源等儀器起著至關重要的作用，尤其是對于通量可調的超導和硅自旋量子比特。直流偏置源有助于調整通量以決定超導量子比特的共振頻率，并將直流偏置電壓施加到硅自旋量子比特的每個柵極端子。此外，量子計算機中使用的量子比特數量會增加機器的物理尺寸，這取決于控制量子比特所需的直流偏置源數量。

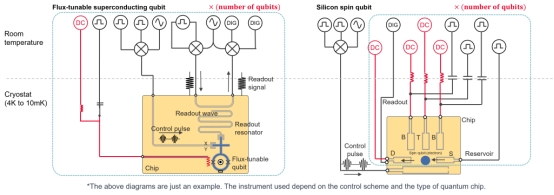

圖 1：用于通量可調超導和硅自旋量子比特的單量子比特控制和評估系統。紅色表示的儀器和線路代表直流電壓偏置源和接線。直流電壓偏置源有助于利用線圈中產生的磁通量來調整通量可調超導量子比特的共振頻率。對于硅自旋量子比特，直流電壓偏置源通過調整柵極端子的電位來工作

工程師可以使用控制評估系統來初始化、控制和讀取量子比特狀態，如圖 1 所示。該控制評估系統可以表征量子比特的相干時間和保真度等屬性并執行基準測試，從而推動量子計算機的研究和開發。

量子比特直流偏置的挑戰

使用直流電源時面臨兩個重大挑戰：

· 由于直流電源噪聲和長電纜中的環境干擾引起的電壓波動會導致量子比特退相干。

· 數量可能多達數百個的直流電源需要大量的存儲空間，并且可能引入顯著的量子位退相干。

量子比特極易受到噪聲和微小電壓波動的影響。直流偏置電壓會迅速引起量子態的意外變化。這些變化會導致存儲在量子比特中的信息丟失，這種現象稱為退相干。這會導致量子比特控制和評估的精度下降。此外，量子計算機現在已經達到了可以超過 100 個量子比特的階段。確保有足夠的空間容納數百個通用電源，為每個量子比特提供獨立的直流偏置是必不可少的。

電壓波動引起量子比特退相干

在量子世界中，量子比特處于狀態疊加中，同時代表 0 和 1。這種獨特屬性使它們在某些計算中異常強大。然而，這也使它們對外部影響極其敏感。當直流電源噪聲和環境干擾引入電壓波動，從而擾亂量子比特疊加的微妙平衡時，挑戰就出現了。

即使電壓有絲毫變化，也會導致量子比特的量子態發生動搖，從而導致退相干，降低計算的可靠性。這是量子計算面臨的一大挑戰，因為保持量子比特態的完整性對于準確可靠的量子信息處理至關重要。

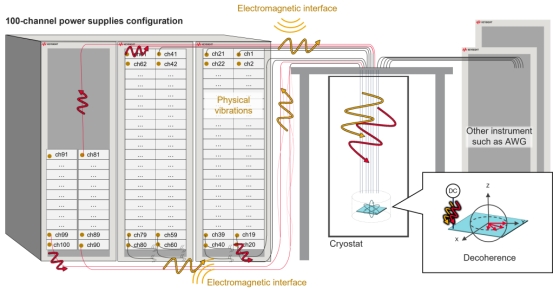

圖 2：傳播到量子位的直流電壓偏置波動

直流偏置電壓的波動主要導致直流電源輸出電壓噪聲。此外，環境干擾(例如電磁干擾和電纜的物理振動)也會導致電壓不穩定。量子位對噪聲的敏感性需要持續監測潛在的噪聲源。圖 2 說明了當延長電纜時，這種影響會變得更加明顯，因為直流電源機架距離低溫恒溫器入口較遠，或者電源位于機架的下部。

電壓波動破壞量子比特相干性，其根源在于量子系統的基本性質。挑戰不僅在于防止外部干擾，還在于開發能夠保護量子比特免受這些干擾的工具和技術，確保穩定、相干的量子態，以實現可靠的計算過程。

更大的量子計算機可以引入更多的量子比特退相干

量子計算機實際應用的一個重要方向是增加量子比特的數量，以運行更復雜的量子算法。例如，目前正在開發的嘈雜中型量子 (NISQ) 機器需要實現數十到數百個量子比特。這意味著需要大量的直流電源，這些電源既需要物理存儲，又會給系統帶來大量噪聲。

直流偏置源的增多會給系統帶來額外的噪聲源。直流偏置源的噪聲可能源于以下幾個因素：

1. 電源缺陷：并非所有電源都是精確制造的，即使直流偏置源中的微小波動或缺陷也會導致量子位操作中的噪聲。

2. 串?dāng)_：在附近有大量直流偏置源的裝置中，可能會發生串?dāng)_。這意味著對一個量子位偏置源所做的調整可能會影響相鄰的量子位，從而導致不必要的噪聲。

3. 電磁干擾 ( EMI )：多個直流偏置源在密閉空間內運行會產生相互干擾的電磁場。這種干擾可以表現為干擾量子比特量子態的噪聲。

隨著直流偏置源的數量增加以容納更多的量子比特，系統的整體規模也隨之增加，這些噪聲源的累積效應也變得更加明顯。每個額外的直流偏置源都會增加另一層潛在噪聲，使得保持量子比特狀態的精度和一致性變得十分困難。

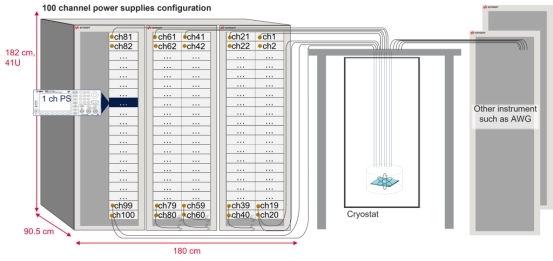

圖 3：占用空間較大的 100 通道傳統精密電源配置

以使用 100 個量子位的量子計算機為例，為每個量子位提供直流偏置電壓是一項額外的挑戰。圖 3 說明每個量子位至少需要一個直流電源。測試機架必須至少容納 100 個電源通道才能偏置所有量子位。即使將典型尺寸為 2U 半機架的電源安裝在最大尺寸的機架中，單個機架也只能存儲 40 個通道。

因此，在實驗室中，必須確保有足夠的空間(寬 180 厘米、深 90.5 厘米、高 182 厘米)來放置三個機架。這種必要性給量子計算實驗室的物理空間帶來了后勤挑戰。這種空間挑戰不僅影響實驗室的物理布局，還引發了對高效管理、可訪問性和設備維護的實際擔憂。

人們越來越重視開發緊湊高效的電源解決方案，以滿足每個量子位的個性化需求，同時最大限度地減少整體占用空間以應對這一挑戰。簡化電源基礎設施對于量子計算項目的可擴展性至關重要，使研究人員能夠不受空間限制地擴展他們的量子系統。

實現有效且高效的量子計算開發

解決空間限制有助于擴大量子計算工作，使研究人員能夠探索更大的量子系統。管理量子計算直流偏置源的電壓波動和空間限制對于取得進展至關重要。

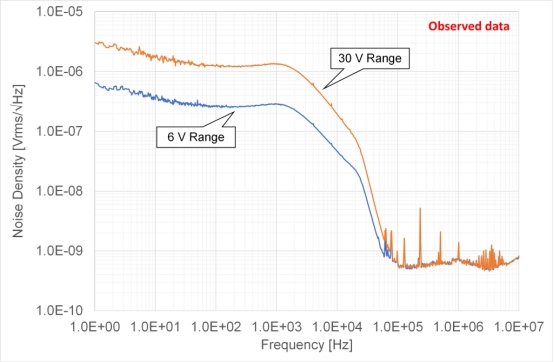

圖 4：電壓源噪聲密度與源表和低噪聲濾波器適配器的組合

為了實現這一目標，必須使用低噪聲電源或源表/源測量單元 (SMU) 來提供干凈的偏置電壓，并將其放置在盡可能靠近低溫恒溫器的位置。這種方法可以顯著減少由裸露的電纜長度引起的不必要的環境干擾。

您可以將可選配件(例如低噪聲濾波器適配器 (LNF))連接到精密源表，以進一步提高偏置電壓的穩定性。在某些情況下，圖 4 顯示了將噪聲水平降低到 25 μV rms(10 Hz 至 20 MHz，6 V 范圍)的情況。

圖 5 從機架設置角度顯示，使用通道密度緊湊的源表可以直接放置在低溫恒溫器的入口處，即使在高處也是如此。這種方法將大大有助于最大限度地減少直流電壓偏置波動，從而通過較長的相干時間實現理想的量子控制和精確的量子比特表征。

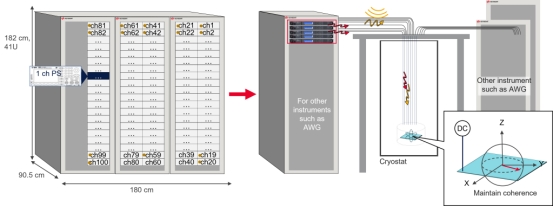

圖 5：100 通道配置，高密度源儀表靠近低溫恒溫器設置，提供干凈的直流偏置電壓

盡量減少偏置電壓波動的技巧

鑒于周圍環境和實驗裝置對直流偏置波動有重大影響，要獲得干凈的偏置電壓需要正確的設置和使用。在構建直流偏置線時，您可以通過注意某些方面來最大限度地降低電壓噪聲并有效利用高精度源測量單元和低噪聲濾波器。

避免接地環路

為每臺儀器使用不同的接地會形成一個稱為接地環路的電路。接地環路可能成為噪聲源。圖 6 說明了穩定直流偏置電壓的步驟。必須使用單點接地等技術來避免接地環路。

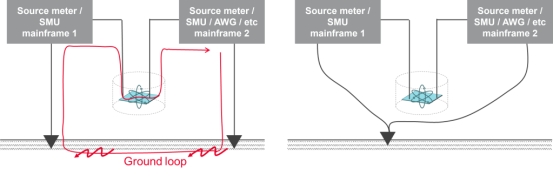

圖 6：形成接地環路(左)和避免接地環路(右)的布線示例

選擇正確的 LF 端子電位

您可以將 LF 端子短接至框架接地，也可以讓其懸空。這種選擇可能會影響直流偏置電壓的噪聲水平。如果您的系統設計對 LF 端子的電位沒有特定要求，您可以嘗試這兩種配置，然后選擇產生更好結果的配置。

布線以盡量減少電磁干擾影響

根據法拉第定律，如果 HF 和 LF 電纜在空間上分離，電磁感應會產生噪聲。為了防止這種情況發生，請盡可能將 HF 和 LF 電纜靠近，或使用雙絞線配置。

結論

為了解決這些挑戰，請使用有助于提供高通道密度、低噪聲和精密電壓供應的源儀表選項組合，為超過 100 個量子比特提供穩定、干凈的偏置電壓。確保源儀表盡可能靠近低溫恒溫器，以最大限度地減少長電纜的電磁干擾。始終注意 LF 終端的潛在配置，避免接地環路，并實施雙絞線配置，以進一步減少法拉第定律的影響。
