現代電子系統正變得越來越密集，集成度越來越高。本文將介紹一些經過實踐檢驗的降低電源系統設計中電磁干擾 (EMI) 水平的方法。設計人員在設計階段的后期必須意識到嚴重的 EMI 問題，否則可能會導致過多的金錢和時間成本。

本文討論如何在濾波器尺寸和成本方面改善 EMI，同時減少設計時間和復雜性，尤其是在開關模式電源 (SMPS) 中。

功率金屬氧化物半導體場效應晶體管 (MOSFET) 中的開關效應是系統中重要的 EMI 源。這種效應最終會影響系統可靠性。

EMI 主要出現在不連續的輸入電流、開關節點的高壓擺率以及由電源環路內的寄生電感引起的開關邊緣的更多振鈴。

SMPS 中的 EMI 來源

EMI 問題無法在電路設計階段的后期得到解決，因?yàn)樗赡軙?huì)導致成本和時間的浪費。

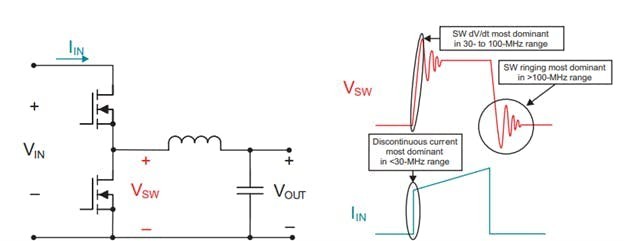

例如，考慮圖 1中的降壓轉換器。它演示了每個元件如何在各個頻帶內展現自己。

德州儀器

1. 圖中顯示的是 SMPS 中 EMI 源的一個典型示例(德州儀器提供)

為了降低 SMPS 的成本和尺寸，設計人員目前正在嘗試提高開關頻率，這也將提高效率。然而，這種向更高開關頻率的轉變將導致更多的 EMI 問題?，F(xiàn)在，設計人員需要自由地集成不會影響電源設計的 EMI 緩解方法。

上述規則已在行業標準規范中得到充分確立，例如針對汽車行業的國際無線電干擾特別委員會 (CISPR) 25 和針對多媒體設備的 CISPR 32。干擾將被限制在特定水平，易受影響的電路將能夠處理該水平的干擾。

減少干擾的方法

設計師必須了解每個特定應用的適用標準。了解如何測量 EMI 也很重要，因?yàn)檫@些知識將使工程師更好地了解如何降低 EMI。

在涉及長線束的汽車設計中，傳導 EMI 與最新車輛中線束數量的增加有關。預防或減輕 EMI 的一些最佳方法如下：

屏蔽

這可能是控制耦合或輻射 EMI 的最佳方法?？梢允褂闷帘谓饘偻鈿ず屯繉?。此外，電纜也應屏蔽，以防止外部 EMI 影響敏感元件。

過濾

使用濾波器消除不需要的信號。無源濾波器通常用于將 EMI 降至最低。此外，交流線路濾波器可以防止不需要的信號進入電源或其他供電電路。集成有源 EMI 濾波器將有助于降低系統輸入端的差模 (DM) 傳導輻射，因?yàn)樗梢猿洚?dāng)非常有效的低阻抗分流器(圖 2)。

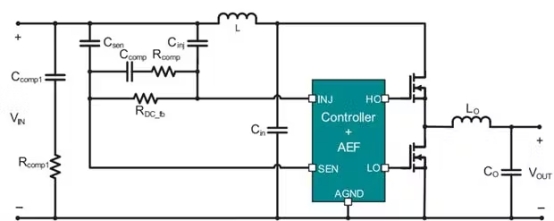

德州儀器

2. 這是一個帶有感應器、補償元件和注入電容器 (Cinj) 的有源 EMI 濾波器。

鐵氧體磁珠還可以抑制高頻噪聲。

接地

接地通常為 EMI 提供低阻抗路徑。當系統正確接地時，EMI 會從關鍵設備轉移，從而提高電源質量。確保在印刷電路板 (PCB) 上使用正確的接地，并盡可能縮短走線長度并遠離 PCB 邊緣。此外，盡量減少 PCB 上的環路面積以減少輻射發射。

雙絞線電纜也有助于降低共模噪聲。

更多布局技巧

讓我們看一下典型 DC-DC 降壓轉換器的 PCB 布局，這對于實現最佳性能至關重要。PCB 布局是實現轉換器最佳 EMI 性能的關鍵因素。在降壓轉換器中，由輸入電容器和電源接地形成的環路是最關鍵的區域。該環路將具有較大的瞬態電流，當它們與走線電感發生反應時會導致高瞬態電壓。

設計人員必須注意此環路中的走線，這些走線必須寬而短。環路面積也必須盡可能小，以減少寄生電感(圖 3)。參考文獻 2 中給出了完整的布局指南。

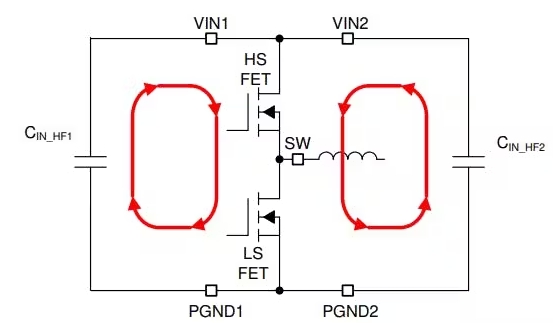

德州儀器

3. 輸入電流環路的走線必須寬而短。環路面積也應盡可能小，以減少寄生電感。

避免 EMI 干擾

設計中的 EMI 可能會毀掉設計師的一天。當電氣/電子系統產生的電磁場相互干擾時，就會出現 EMI。這可能會導致電路嚴重中斷，從而導致影響附近電子設備的中斷。如本文所述，可以采用多種方法來最大限度地減少 EMI。
