前面討論過$time和$realtime顯示時間時，log信息中顯示的時間會跟仿真波形不一致，有一些差異（詳見《硅心思見：【157】SystemVerilog中的time的一些事兒》）。有些朋友在使用UVM構建測試平臺時調用`uvm_info時發現波形中信號變化的時間和`uvm_info顯示的時間不一致（本文以`uvm_info為例說明），并且使用UVM-1.1和UVM-1.2居然`uvm_info顯示的時間還不一樣，這到底是怎么回事兒呢？下面本文將通過追究下到底是什么原因?qū)е碌?，并且給出自定義消息格式的一些方法。

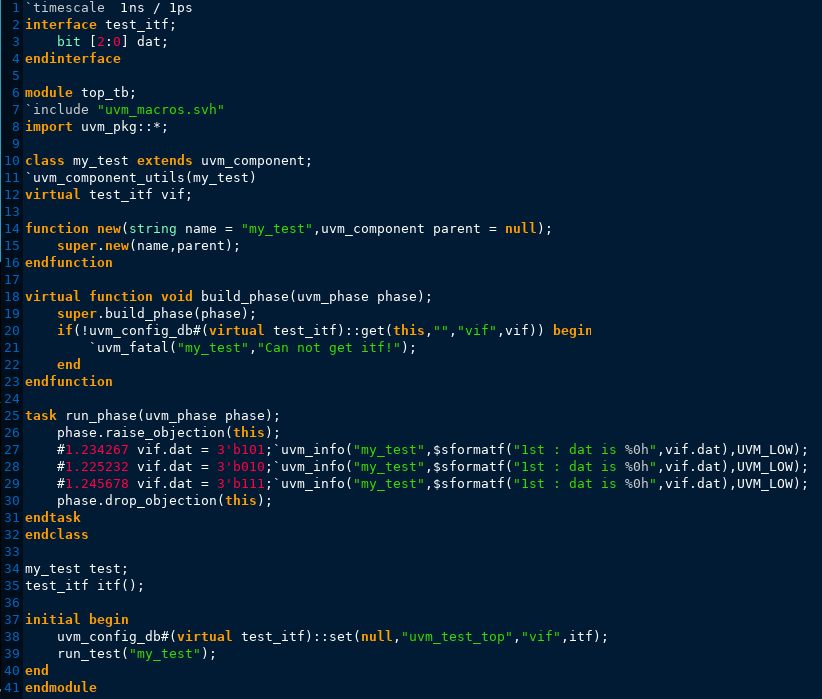

【示例】

【仿真結果】 使用UVM-1.1進行仿真

【仿真結果】 使用UVM-1.2進行仿真

通過上面兩個示例結果我們發現UVM-1.2和UVM-1.1的結果相差還是比較大的，并且UVM-1.2仿真波形結果與log信息差別還是比較大的，這是為什么呢？下面一塊挖掘下這到底是為啥？

【使用UVM-1.1進行仿真現象分析】

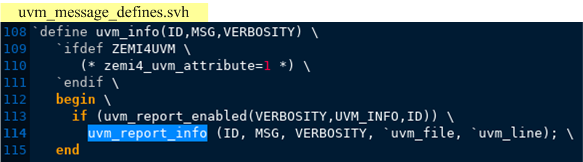

首先我們知道`uvm_info實際上都來自于下圖中這個宏，其中實現打印的實際上是uvm_report_info這個function，所以需要關心下uvm_report_info怎么實現的。

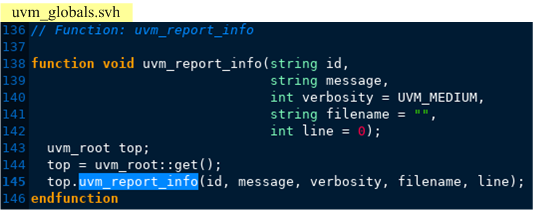

uvm_report_info這個function定義在uvm_globals.svh中，如下圖。

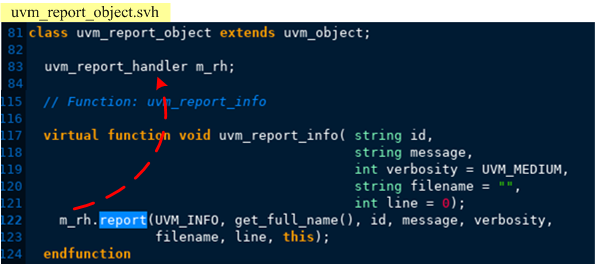

在這個方法中，可以看到uvm_report_info的主要實現是通過uvm_root這個類中的uvm_report_info這個方法實現的，下面我們繼續查找uvm_root這個類，在uvm_root中并沒有找到這個方法的實現，所以繼續查找uvm_root的父類uvm_component，很遺憾，uvm_component里頭也么有uvm_report_info這個方法的實現，那么這個哥們?nèi)ツ睦锬兀縰vm_component還有一個父類是uvm_report_object，在uvm_report_object.svh中定義的uvm_report_object類中找到了uvm_report_object這個方法的定義，如下圖。

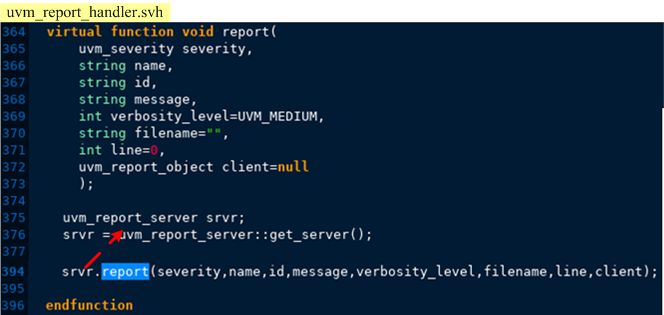

從上面代碼中可以看到uvm_report_info中通過m_rh調用了report()這個方法，這個方法來自于句柄m_rh的類型，在uvm_report_object類中m_rh的類型從上述代碼中可以看到是uvm_report_handler，所以report()這個方法至少應該來自于uvm_report_handler中，下面是在uvm_report_handler這個類找到的report方法的定義，如下圖。

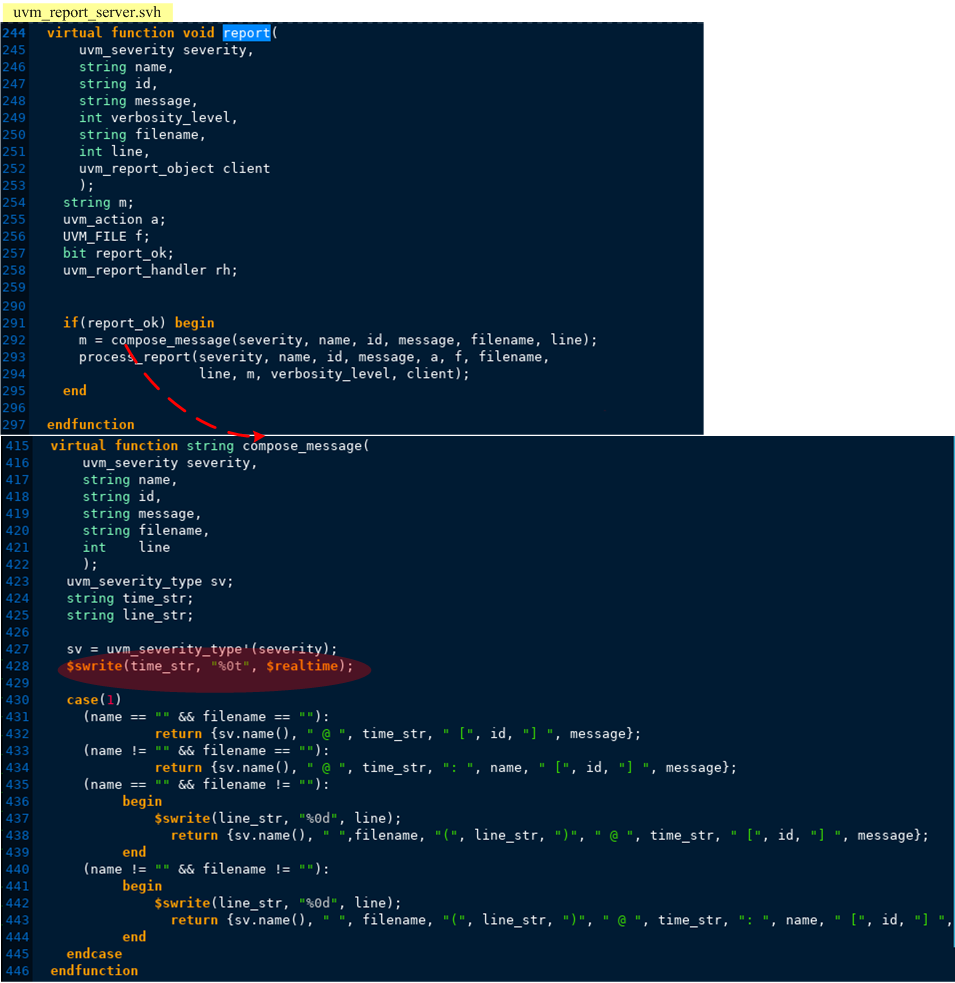

在report()方法中，又通過srvr這個句柄調用了report方法，此時的這個report方法至少應該在srvr這個句柄的類型uvm_report_server這個類中，uvm_report_sever這個類中果然有report這個方法的定義，如下圖。

在report這個方法中實際上實現輸出消息的是通過process_report這個方法，但是在這個方法中并沒有關于時間顯示的信息，關于時間信息實際上是來自于compose_message這個方法，如上圖。在compose_message這個方法中實現了當前仿真時間的獲取（如圖中紅色陰影），可以看到這個時間是通過$realtime獲取的，而$realtime獲取的時間是一個實數，但是在顯示的時間受$timeformat設置的默認值的影響，即此時顯示的時間單位是該語句執行時所在域的時間精度，所以此時我們看到\`uvm_info調用時在log中顯示的時間是一個五位數，與波形上期望的小數有一些差異，如果期望對這個數據顯示格式進行約束，可以在頂層調用\`uvm_info宏之前通過$timeformat進行設置。

【使用UVM-1.2進行仿真現象分析】

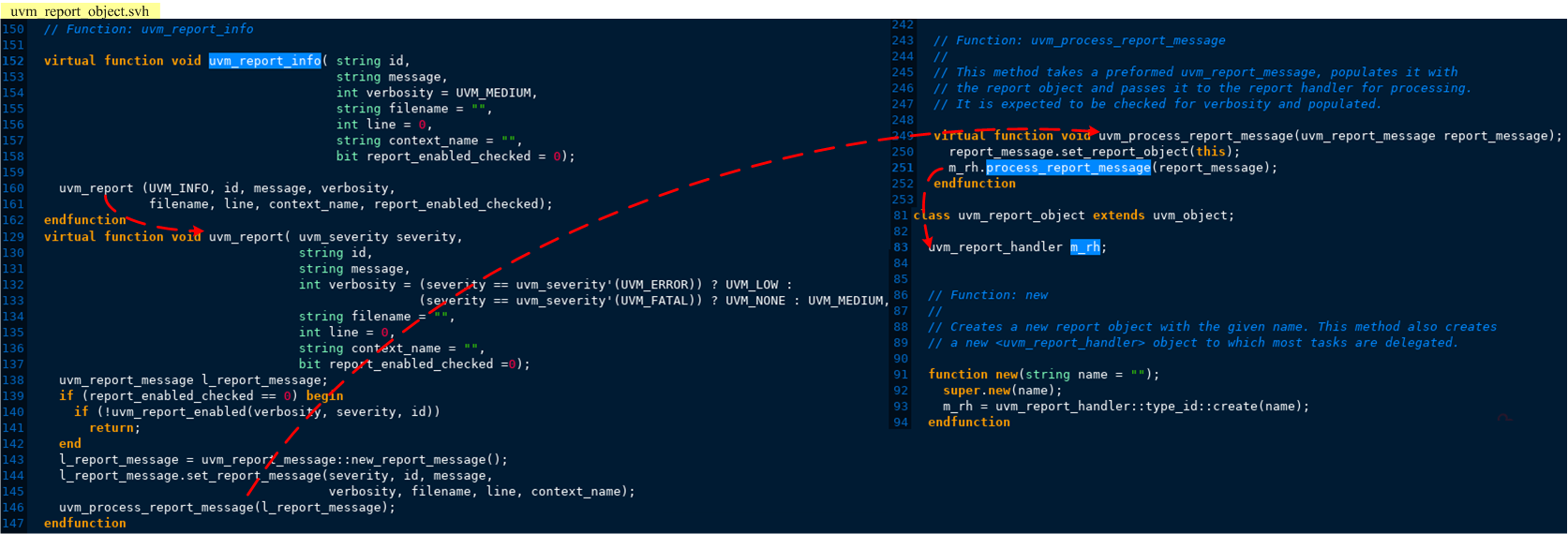

在UVM-1.2中關于`uvm_info的分析在uvm_message_defines.svh、uvm_globals.svh、uvm_root.svh、uvm_component.svh和UVM-1.1基本是一樣的，沒有太大變化，但是在uvm_report_object.svh中有一些差異。在uvm_report_object中，uvm_report_info方法的定義如下。

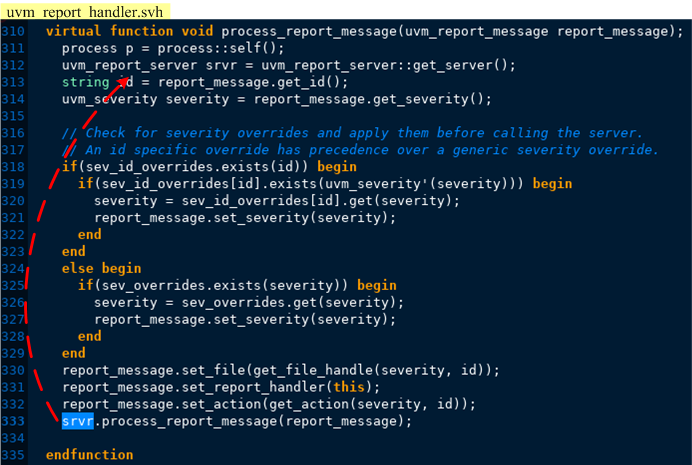

在uvm_report_object中，uvm_report_info方法調用了uvm_report這個方法，uvm_report這個方法中實現信息處理的是uvm_process_report_message這個方法，此方法中實現信息處理的實際上是通過其中的m_rh.process_report_message實現的，所以m_rh調用的這個方法應該在m_rh這個句柄的類型定義中，而m_rh的類型為uvm_report_handler，所以關于消息打印的追蹤進入到uvm_report_handler中，在uvm_report_handler中process_report_message的定義如下圖所示。

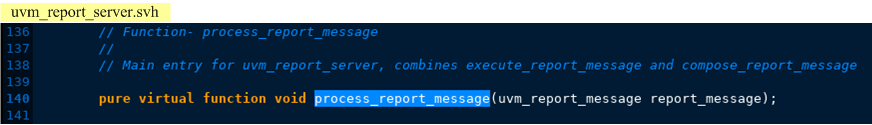

在uvm_report_handler中process_report_message的定義中，實際上對于信息處理的來自于srver.process_report_message，而srver這個句柄的類型為uvm_report_server，所以process_report_message至少來自于uvm_report_server，打開uvm_report_server.svh著實被驚喜到了，因為在uvm_report_server中process_report_message是個純虛方法，其定義如下。

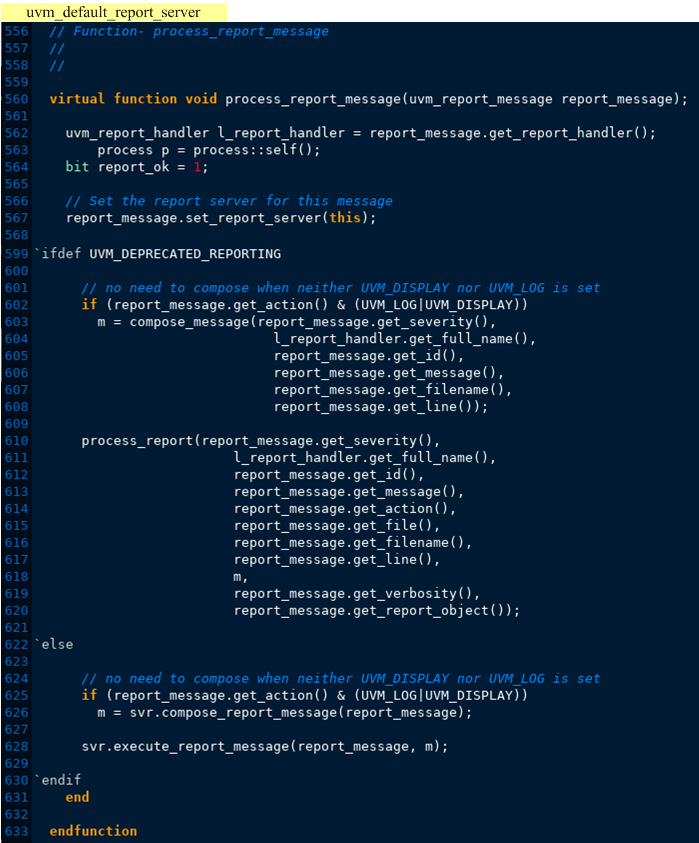

那么process_report_message要實現功能，必須在uvm_report_server的一個子類中實現，在UVM-1.2中這個子類就是uvm_default_report_server，在uvm_default_report_server中process_report_message的定義如下。

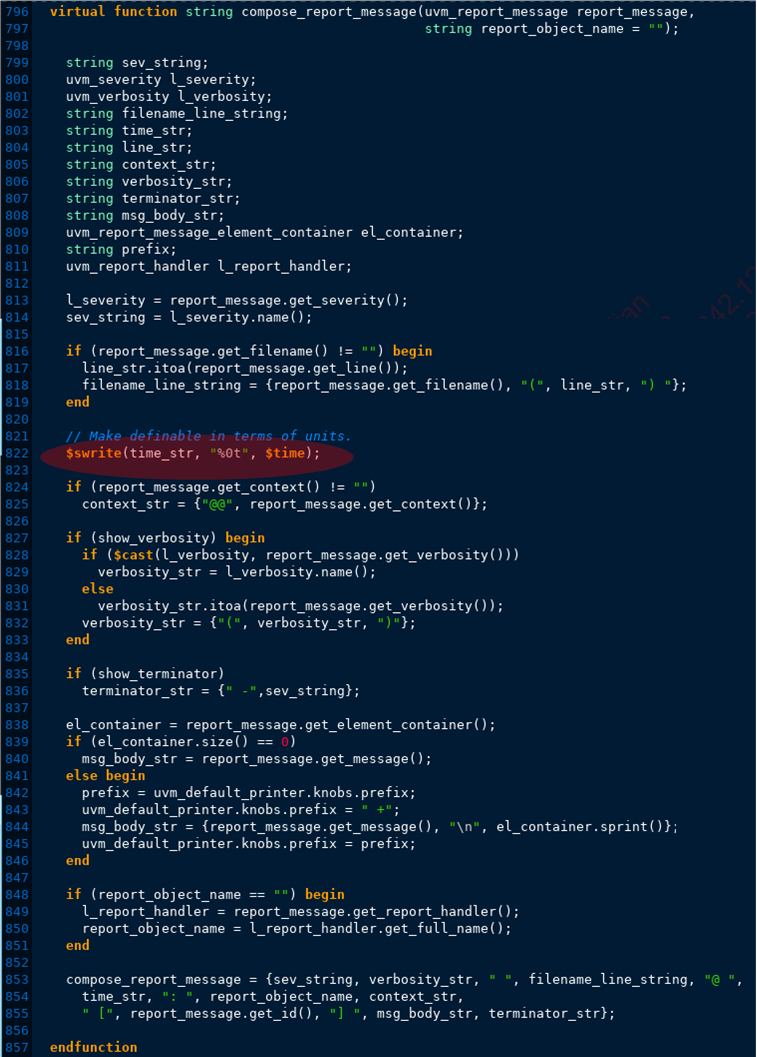

這個方法中，處理信息的實際上是compose_report_message，這個方法雖然是通過svr（uvm_report_server）調用的，所以此時的compose_report_message()其實也來自于uvm_report_server的子類中，其定義如下。

在compose_report_message這個方法中實現了當前仿真時間的獲?。ㄈ鐖D中紅色陰影），可以看到這個時間是通過$time（注意：這里與UVM-1.1不同）獲取的，而$time獲取的時間是一個整型數據，并且此時顯示的時間也受$timeformat設置的默認值的影響，即此時顯示的時間單位是該語句執行時所在域的時間精度，所以此時我們看到\`uvm_info調用時在log中顯示的時間是一個五位數并且只保留了對應時間單位的整數部分數字，顯示的時間就與波形上期望的小數存在了較大的差異，此時雖然可以通過$timeformat進行設置，但是也不會獲得時間精度對應的具體小數部分的數字了。

那么，既然庫里提供的默認顯示時間與用戶期望的不一致，有沒有辦法可以解決呢？其實只要注意是上述最終實現消息字符串的實際上都是虛方法，那么就可以通過派生子類重寫該方法，然后將子類句柄指向的對象傳遞給實現消息機制的父類句柄，從而就可以實現對于消息機制的重定義了。下面我們通過一個示例來說明如何自定義消息格式，同樣的分別針對UVM-1.1和UVM-1.2進行示例說明如何定制消息格式。

【UVM-1.1消息格式定制】

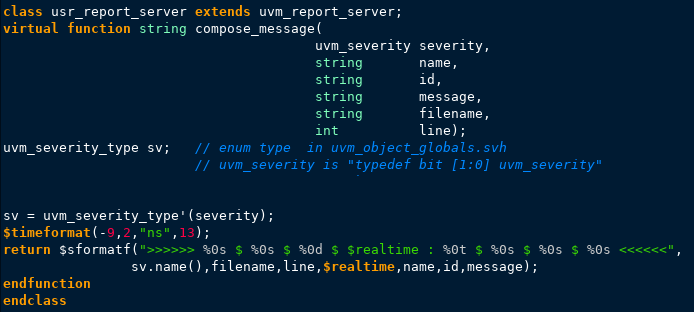

第一步：定義usr_report_server（類名根據需要自定義）類，因為UVM中消息最終實現都是在uvm_report_server中，所以usr_report_server也拓展自uvm_report_server。

第二步：在用戶拓展自uvm_test的測試類的build_phase中，聲明一個第一步定義的usr_report_server類的句柄usr_svr，并且在build_phase中將其通過new函數創建對象；

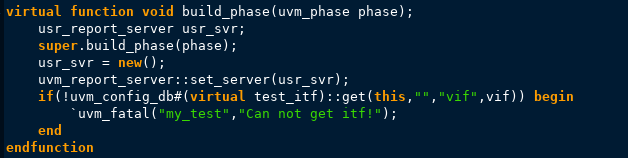

第三步：在build_phase中將指向創建好對象的句柄usr_svr傳遞給uvm_report_server::set_server(usr_svr)，代碼如下例。

第四步：運行仿真，下面是仿真實例結果。

【UVM-1.2消息格式定制】

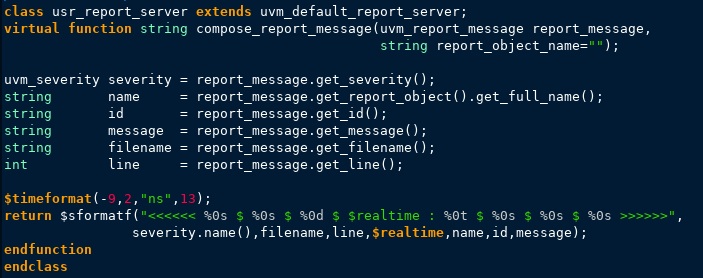

第一步：定義usr_report_server（類名根據需要自定義）類，因為UVM中消息最終實現都是在uvm_default_report_server中，所以usr_report_server也拓展自uvm_default_report_server。

第二步：在用戶拓展自uvm_test的測試類的build_phase中，聲明一個第一步定義的usr_report_server類的句柄usr_svr，并且在build_phase中將其通過new函數創建對象；

第三步：在build_phase中將指向創建好對象的句柄usr_svr傳遞給uvm_report_server::set_server(usr_svr)，代碼同【UVM-1.1消息格式定制】第三步的代碼截圖；

第四步：運行仿真，下面是仿真實例結果。

通過上述方式，用戶就可以自己定義顯示消息的方法，并且可以根據需要控制顯示時間等信息。
