連接器后灌工藝廣泛應用于航空航天、國防和其他惡劣環境行業中使用的電纜和線束。它指的是在連接器后部單根導線連接處使用一種材料。

后灌的主要目的是提供應力消除，但當導線在緊靠連接器本體后面的狹小角度布線時，后灌也有助于減少觸點的側面負荷。因此，這種做法增加了整個組件的強度，并提高了耐用性。

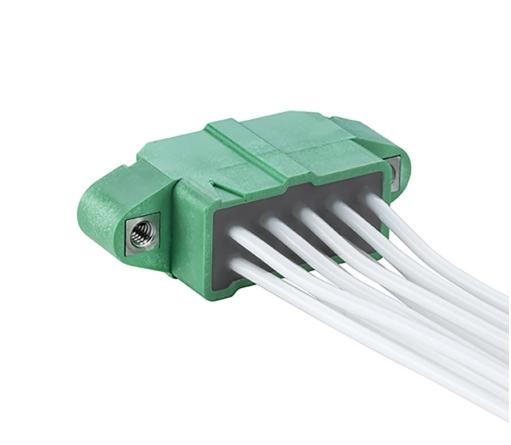

重要的是，后灌還能防止灰塵和濕氣進入，因?yàn)椴牧细采w了連接器主體后部的整個表面(見圖 1)。

圖 1 - 后灌填充了導線之間的空間，使導線之間以及導線與連接器本體后部(包括上例中的側壁)保持相對固定的位置。

此外，值得注意的是，許多連接器--當然是那些在惡劣環境行業中使用的連接器--都有后殼和防護罩可供選擇，以提供應力消除。然而，這些措施會增加重量。后灌提供了一種替代后殼和罩的選擇。事實上，一個完全后灌的連接器與包覆成型的零件有很多相同之處，但通常更輕。

如果重量不是問題，例如，工業挖掘機的線束可能就是這樣，后灌可以作為一種 "皮帶加支架 "的應力消除方法。它還能防塵防潮，因?yàn)楹髿ず?或罩本身可能無法提供足夠的保護(取決于應用)。

至于材料，通常是單組分或雙組分環氧樹脂。固化后的環氧樹脂具有良好的剪切強度和機械硬度。耐溫性也很重要，因?yàn)椴牧系暮诵奶匦员仨氃谶B接器的工作溫度范圍內保持近乎恒定;Harwin 公司的連接器適用于從 -65o C 到高達 175o C 的溫度范圍。

過程

后灌可用于多種不同類型的電纜連接器。最好在電纜組件經過電氣測試后再進行。如果在后澆灌固化后發現問題，可能會導致組件報廢。

如果有特定的區域/空隙需要填充，則環氧樹脂的應用更容易。請考慮以下幾點

· 連接器后部是否有擋土墻?它也可能被稱為擴展壁、后澆鑄壁或類似的墻。如果有，就不需要額外的工具來將化合物保持在液態。

· 如果沒有墻壁，也沒有使用遮光罩，則需要在連接器后部建一堵臨時的墻壁。這可以用 3D 打印的護罩，甚至是遮蔽膠帶這樣簡單的東西來實現。一旦化合物凝固，就可以拆除臨時墻。

· 主體是否配有所有觸點?如果沒有，則需要用假觸點(有時稱為消隱針)堵住孔。此外，您是否為所有觸點接線?根據觸點類型的不同，如果沒有連接導線，可能會導致環氧樹脂泄漏。同樣，您需要將其堵住。

· 考慮觸點的實際設計。有些觸點的設計非常開放，即使在接線時也會給液體化合物提供逃逸通道。這種設計在PCB 連接器的開放式壓接中較為常見，不適合用于后灌。

涂抹環氧樹脂時，建議將連接器與其配對的另一半連接起來，保持導線與主體垂直(見圖 2)，待環氧樹脂完全固化后再進行任何操作。

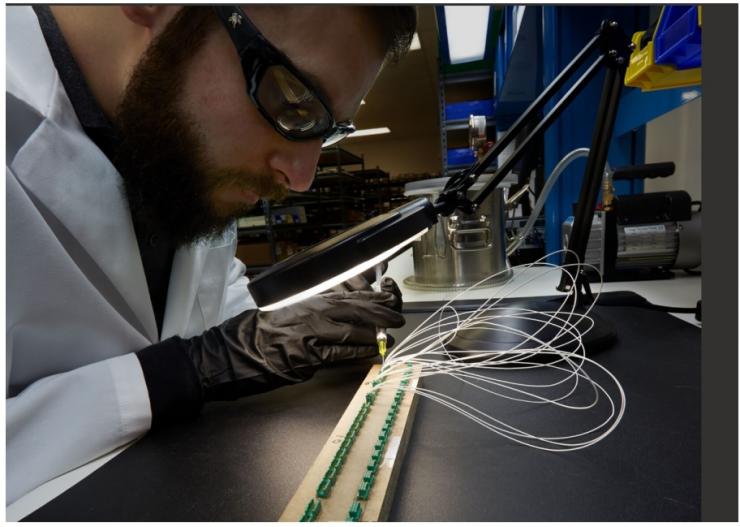

圖 2 - 在環氧樹脂涂抹和固化期間，將連接器與其配對的另一半連接起來，以確保觸點對齊。

觸點對齊非常重要，因?yàn)樵S多電纜觸點都有一定的浮動/游隙。如果任何一個觸點的固定位置哪怕只有很小的角度，連接器就需要更大的插入/拔出力。那些未對準的觸點會增加磨損和側面負荷，可能導致故障發生時間縮短。

后灌材料和固化

市場上有許多材料。其中不僅包括單組分和雙組分環氧樹脂，還包括用于電子元件的專用灌封化合物。這些化合物對于連接器后灌來說可能是多余的，因?yàn)樗鼈兛赡苁怯糜赑CB或傳感器組件，更側重于熱管理(熱傳導)。強度、硬度和溫度范圍是連接器后灌的主要特性;數據手冊會告訴您需要了解的信息。

數據手冊還將提供有關脫氣等問題的信息。如果氣體釋放量較高，某些材料可能不適合在太空應用中使用。

以下是后灌和固化過程的概述：

1. 清潔所有表面。

2. 如有必要，可建造一個灌封墻。

3. 與配接連接器配接并保持穩定。在生產情況下，您可能需要?jiǎng)?chuàng)建一個專用夾具(在電路板上安裝配對連接器陣列)。對于小批量生產，可將連接器固定在一個小鉗子或加工好的口袋夾具中，并將配對連接器放在下面。

4. 對于雙組分環氧樹脂，應按照制造商的說明混合樹脂和固化劑。每種環氧樹脂都有關于混合、使用和干燥時間的詳細說明。混合時不要太用力，以免產生氣泡。如果環氧樹脂存放在低溫環境中，請留出時間使其達到室溫，以避免凝結。

5. 將環氧樹脂裝入注射器或噴涂系統中，噴嘴大小應與應用相適應。小噴嘴需要更大的力才能將化合物推過噴嘴 - 在這種情況下，可以考慮使用動力分配系統。

6. 配制所需的環氧樹脂量。至于 "所需用量 "是多少，有幾個變量需要考慮，如連接器尺寸、觸點類型和導線間距，連接器制造商應該能夠提供相關建議。

7. 考慮使用真空環境對環氧樹脂進行脫氣。此過程可去除混合過程中產生的氣泡。

8. 在環氧樹脂固化期間，將組件放置在安全的地方。對于某些樹脂，可能需要加熱或光照。

9. 安裝完畢后，斷開組件與配對半成品的連接，清除用于創建臨時灌封墻的膠帶或其他材料。

10. 檢查完成的產品并重復電氣測試。

還要考慮所需的灌封化合物用量。所有灌封膠都有一定的保質期，最低訂購量可能會大于您的需要。此外，如果不是經常進行后灌，灌封過程可能會比較混亂，建議在開始時多加練習。

出于這些考慮，如果連接器公司也提供電纜制造服務，一定要考慮這是否能為您節省時間和金錢。

總結

當然，在選擇連接器時應考慮到最終應用。在惡劣的環境中，后灌可以消除導線上的應力，保護連接器后部不受潮濕和灰塵的影響。但并不是所有的連接器都能進行后灌，對于那些可以進行后灌的連接器，遵循本文中的提示將有助于確保最佳效果。
