一.特性

定義

TVS二極管，又稱瞬態抑制二極管，是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS能以極高的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?，以吸收一個瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。

特點

TVS能承受的瞬時脈沖功率可達上千瓦，其箝位響應時間僅為1ps(10^-12S)。

TVS允許的正向浪涌電流在T =25℃，T=10ms條件下，可達50～200A。

雙向TVS可在正反兩個方向吸收瞬時大脈沖功率，并把電壓箝制到預定水平，雙向TVS適用于交流電路，單向TVS一般用于直流電路。

TVS器件分類：

按極性可分為：單極性和雙極性兩種;

按用途可分為：通用型和專用型;

按封裝和內部結構可分為：軸向引線二極管、雙列直插TVS陣列、貼片式和大功率模塊等。

軸向引線的產品峰值功率可達400W、500W、600W、1500W和5000W。

其中大功率的產品主要用在電源饋線上，低功率產品主要用在高密度安裝場合。對于高密度安裝的場合，也可以選擇雙列直插和表面貼裝等封裝形式。

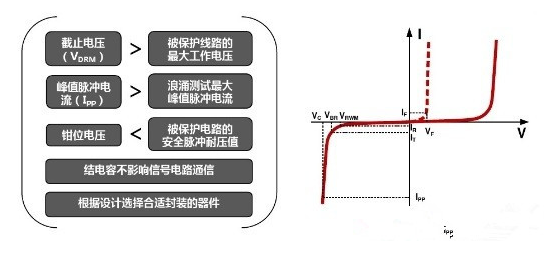

1 擊穿電壓VBR

擊穿電壓VBR 等于1 mA 的測試電流通過TVS時，TVS 兩極的電壓值。VBR 根據其與標準值的離散程度分為兩種：VBR(5%)與VBR(10%)。

2 額定反向工作電壓VWM

TVS反向工作時，在規定的IR條件下，TVS兩極的電壓值稱為額定反向工作電壓VWM.一般情況，VWM=(0.8~0.9)VBR，離散度為5%的TVS，VWM=0.85VBR(5%);離散度為10%的TVS，VWM=0.81VBR(10%)。VWM值的選擇要適中，VWM值既要大于等于US(持續工作電壓)，又要與US值相接近，選擇太大或太小都不能安全可靠保護電路。

3 反向脈沖峰值電流IPP

TVS 反向工作時，在規定的脈沖條件下，TVS 允許通過的峰值脈沖電流稱為反向脈沖峰值電流，峰值脈沖電流IPP應大于電路瞬態浪涌電流。

4 鉗位電壓VC

當脈沖峰值電流IPP流過TVS時，其兩極的峰值電壓為鉗位電壓。VC為TVS的電壓保護水平，是選用TVS 十分關鍵的參數，應小于被保護電路耐壓水平UW，否則TVS 將失去保護作用。TVS 鉗位系數等于VC VBR ，鉗位系數取值一般在1.2~1.4范圍內。

5 峰值脈沖功率Ppp

峰值脈沖功率等于TVS允許通過的峰值脈沖電流IPP 與箝位電壓VC 的乘積。Ppp 值與脈沖波形、脈沖時間及環境溫度有關。在應用中要根據電路的特性和工作環境確定電路預期瞬態浪涌電流及可能出現的瞬態浪涌脈沖功率，峰值脈沖功率Ppp 應考慮20%的安全裕量，據此確定TVS額定脈沖功率Pppm.額定脈沖功率應大于被保護器件或線路可能出現的峰值脈沖功率。同時，電路設計必須認真考慮重復施加脈沖能量的累積，其能量不應超過TVS器件的脈沖能量額定值。

TVS的電容量由其芯片的面積和偏置電壓來確定，其偏置電壓與電容值C 成反比。在應用中要根據電路持性選擇合適的電容范圍，電容大會使信號損失，對信號起調制作用，引起干擾。

7 反向漏電流ID

當額定反向工作電壓VWM 加于TVS兩極時，TVS處于反向關斷狀態，流過TVS 的電流稱為反向漏電流，ID值應小于或等于其反向漏電流。

TVS二極管的應用：

╬ TVS在電源線路的應用

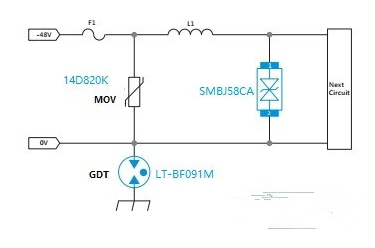

直流電源的防雷電路使用瞬態抑制二極管(TVS)時，一般還需要與壓敏電阻、氣體放電管GDT等通流容量大的器件配合使用。壓敏電阻MOV 屬于高能量保護器件。該電路采用二級防護，巧妙的利用電感L做電路延時，達到防護器件分級啟動的目的。當浪涌來臨時，電感L會使浪涌波頭產生延遲。利用這個延遲，可以保證TVS先啟動，把電壓鉗位到合理范圍，而不至于損壞后續電路。因?yàn)閴好綦娮璧捻憫?yīng)時間較TVS長，它這時才啟動，將大能量脈沖泄放到地。在正常情況下，這樣一個兩級相互配合的電路，能夠起到很好的保護效果。

╬ TVS在信號線路的應用

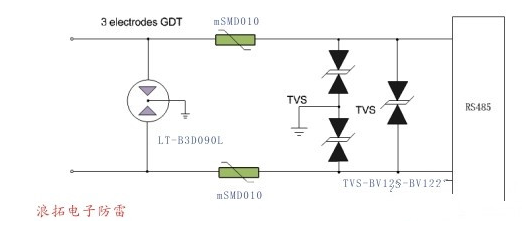

TVS二極管不僅可以用于電源系統的浪涌防護，還可以用于信號線路的浪涌保護，采用氣體放電管GDT 與TVS管組合成信號浪涌保護裝置，其特點是反應快，漏流小，幾乎對信號無損耗，可以對高速網絡線路提供安全、可靠的保護，如下圖所示。

TVS(瞬態抑制二極管)產品，保護低電壓電路不會受到因靜電放電、雷閃以及其它毀滅性瞬間電壓所造成的損壞或鎖定。我們的產品具有低限制電壓、低電容和低泄漏電流等特性。同時，我們的產品符合業界苛刻的瞬變免疫標準，包括 IEC、Bellcore 1089 和 FCC part 68 中的相關標準。
