一、CMOS運放

CMOS運放是一種常用的運算放大器，具有其獨特的特性和應用。CMOS運放的主要特點包括：

開環輸出阻抗：CMOS運放的開環輸出阻抗相對復雜，與帶寬和靜態電流等因素密切相關。不同型號的CMOS運放在開環輸出阻抗上存在顯著差異。此外，即使是同一型號的運放，由于輸出負載吸取的直流電流不同，其開環輸出阻抗也會有所不同。幸運的是，運放的負反饋機制可以幫助解決這些問題。

相位裕度：相位裕度是判斷運放負反饋穩定性的重要指標。它涉及到運放在負反饋狀態下的增益與頻率的三條曲線：開環增益Aol、閉環增益1/β、環路增益Aol*β（簡寫為Aβ）。這三條曲線的相位與運放負反饋的穩定性密切相關，特別是環路增益Aβ曲線的相位是否在距離相移180°還存在45°的相位裕度，這是判斷穩定性的標準。

二、雙端輸入單端輸出CMOS運放設計實例

1.運算放大器性能指標

2.性能指標到電路參數指標之間的轉化和分析

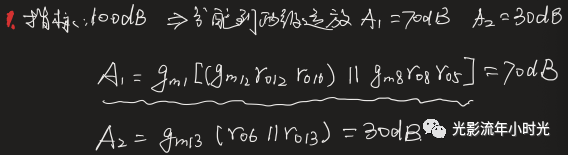

（1）直流增益和電路結構

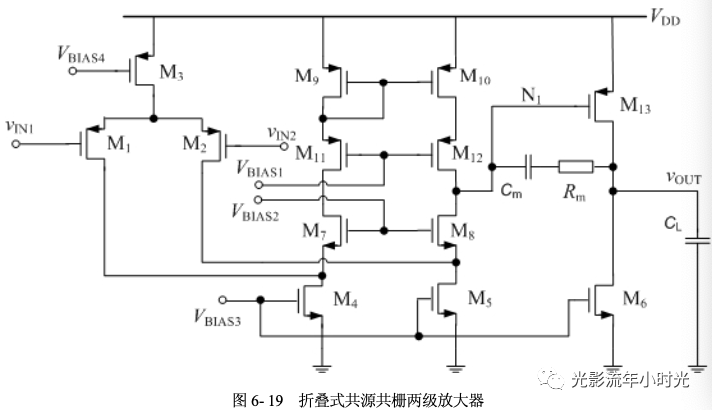

由于設計的運算放大器的電壓增益在 100dB 以上，因此通過前面各種電路結構的分析， 可以選擇折疊式共源共柵電路和一個簡單放大器級聯的結構來設計所需的電路。這樣可以保證在較高的增益下，保證其他參數的實現。電路結構如圖6- 19所示。

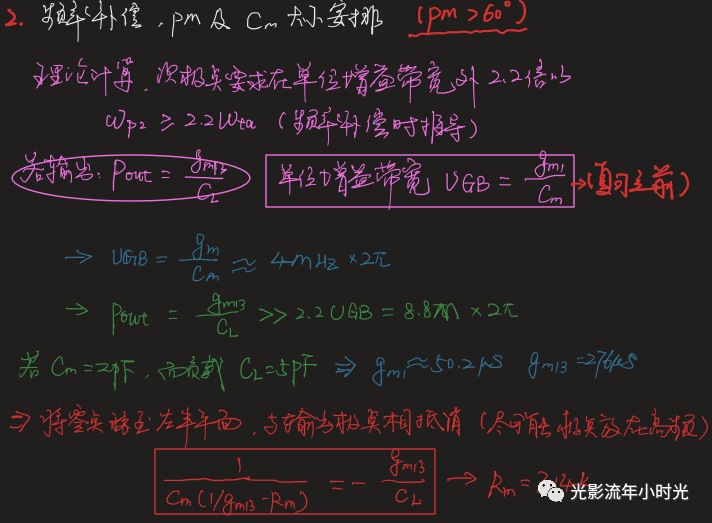

（2）頻率補償，相位裕度和補償電容大小安排

在兩級放大器級聯運放結構中，在兩級放大器的輸出端都有可能產生較低頻的極點，因此需要頻率補償。通常頻率補償?shù)姆绞绞遣捎妹桌昭a償或帶調零點電阻的米勒補償。

（3）擺率 SR>5V/μs

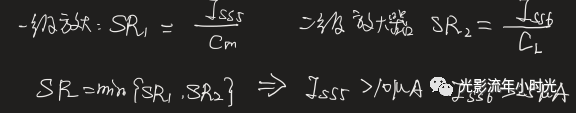

所謂擺率是指各級電路對其負載電容的最大驅動能力。對于第一級放大器:

考慮到過小的電流導致如果需要得到較大的 gm 時，需要更大的 MOS 管寬長比值。我們由此可以將指標規定的100μA 電流分配到兩級放大器中，一種比較合理的分配方法是第一級放大器分配 40μA，第二級放大器分配40μA，剩下20μA 作為余量備用。在第一級放大器中，分配給 M1,M2 差分對管各10μA 電流，M7~M12 管各10μA 電流，M4, M5 電流源分配20μA電流。

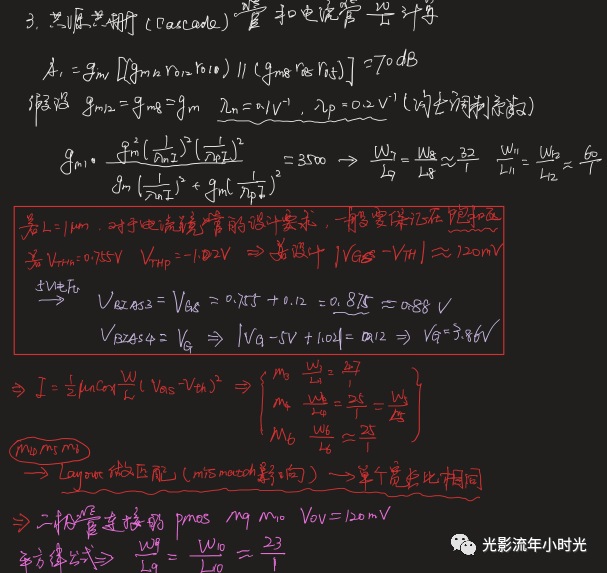

（4）共源共柵(Cascade)管和電流鏡管的寬長比計算

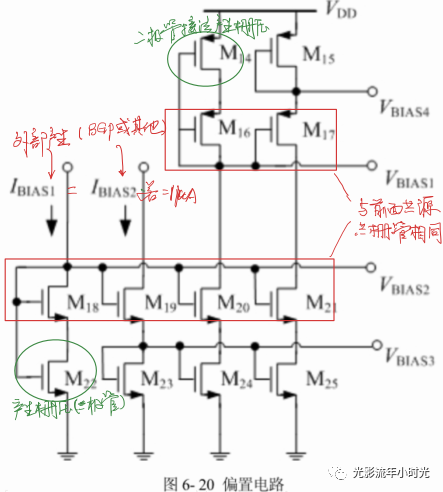

（5）偏置電路的設計

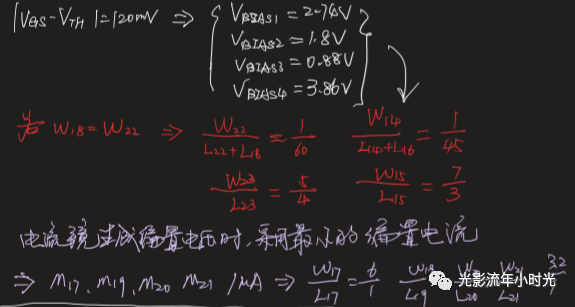

放大器主電路的設計，但是并沒有說明共源共柵管和電流鏡的柵端偏置電壓從何而來。在實際設計中往往是給一個模塊電路提供一個由帶隙基準(Bandgap Reference)產生的電流，或者由經過溫度補償?shù)姆€(wěn)定的電流源電路提供的一個電流，并由 該模塊自身產生各管的偏置電壓。

在上面的計算過程中，使用了大量的理想條件和簡單計算，很顯然在實際的設計中還需要對電路的參數優化，同時要嚴格考慮版圖的匹配性。在完成基本計算后，我們可以通過 Cadence 軟件進行仿真驗證。
