一、運算放大器和電壓比較器工作原理對比分析

運算放大器和電壓比較器在原理符號上確實是一樣的，都有5個引腳，其中兩個引腳為電源+和電源-，還有兩個引腳為同相輸入端（+）和反向輸入端（-），最后一個引腳是輸出端。

但是它們的功能是不一樣的，運放的功能及用途更復雜，而比較器就相對簡單得多。

電壓比較器

下面簡單講解一下比較器的基本原理，比較器的原理挺簡單，目的是比較兩個輸入端的電壓大小，若正輸入端的電壓為a,負輸入端的電壓為b，則當a＞b時，輸出為高電平（邏輯1）；當a＜b時，輸出為低電平（邏輯0）。

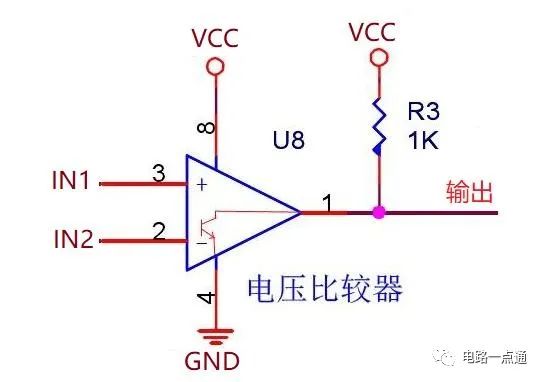

下面結合原理圖進行說明，如下圖原理圖，比較器輸入端的電壓為IN1、IN2，供電為VCC/GND，上拉電阻1K，上拉電壓為VCC。

當輸入電壓IN1＞IN2時，即正輸入端的電壓較高，輸出高電平（VCC）；

當輸入電壓IN2＞IN1時，即負輸入端的電壓較高，輸出低電平（0V）。

比較器的用途很廣，可用于比較熱敏電阻、光敏傳感器等電壓信號，用于離散量控制，比如通過比較器采集光敏電阻的電壓判斷白天還是夜晚等，比較器還可以用于模擬量負反饋電路當中，比如電壓調節等。

運算放大器

運放的用途很多，基本的運放電路有同相比例放大電路、反相比例放大電路、加法器、減法器、差分比例運算電路、微分電路、積分電路等，掌握這些基本的集成運放電路原理，基本上可以區分電路圖中符號一樣的電路符號屬于比較器還是運放。

一般情況下，運放都會在輸出端與輸入端之間串聯一個電阻用于反饋，而一般情況下電壓比較器輸出端與輸入端之間是沒有電阻的，絕大部分電路都可以通過此區別來區分，但是也有特殊情況，這要根據具體原理具體分析了。

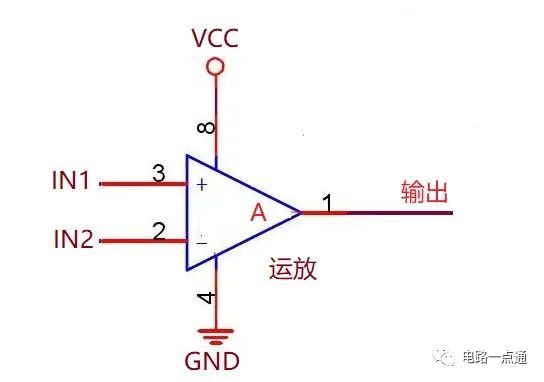

比如運放也可以當比較器使用，其輸出端與輸入端之間開環（不接反饋電阻），使用運放當比較器其別在于不用上拉電阻，當IN1＞IN2時，輸出電壓為VCC（運放電源電壓），當IN1＜IN2時，輸出電壓為0。

總結：專業基礎扎實，掌握電壓比較器和運放的基本電路之后，基本上直接就能夠判別原理屬于運放還是比較器，只有少量的特殊情況需要具體分析，通過專業知識分析其原理很快就能夠判別其屬于運放還是比較器。

二、運算放大器采樣保護電路+峰值檢波分析

1、采樣保持電路

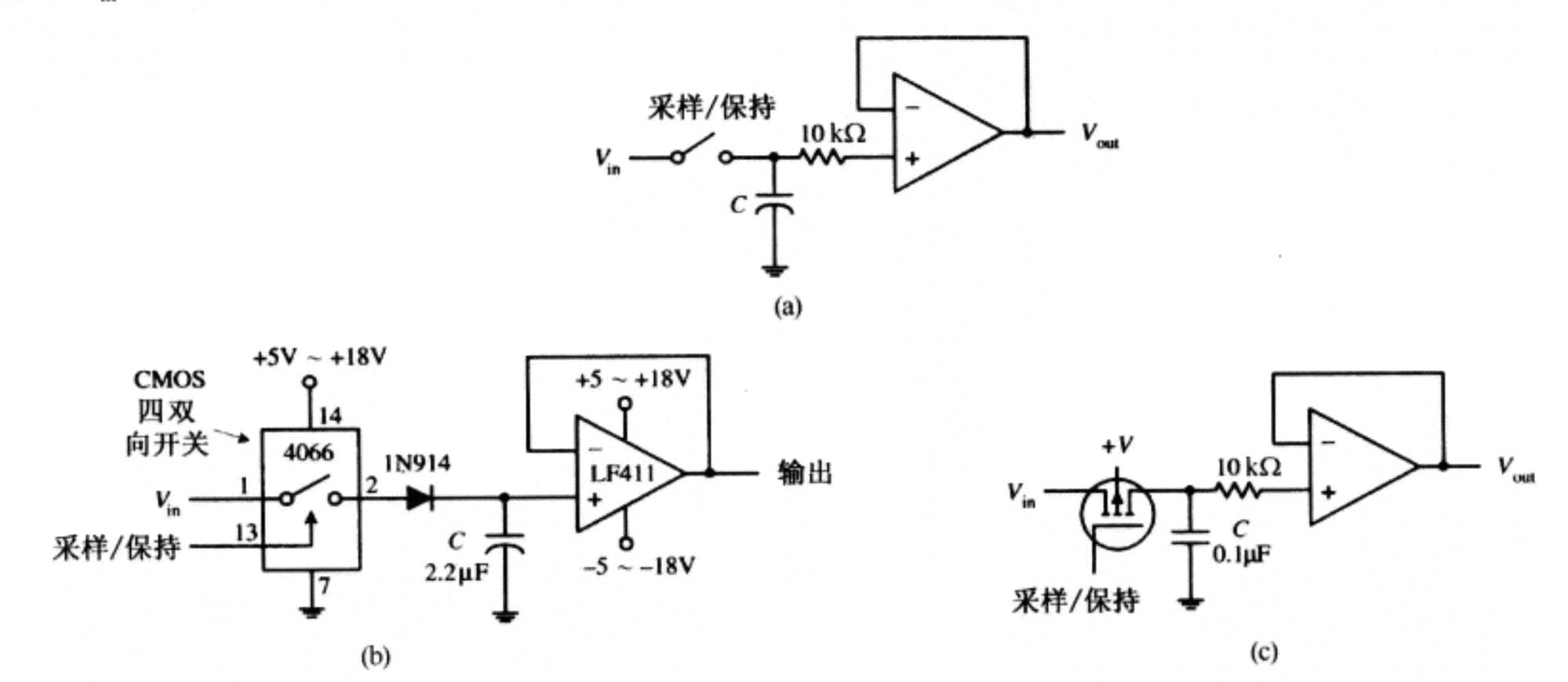

采樣保持電路用來采樣并保持一個模擬信號，以便分析它或在需要時將之轉變?yōu)閿?shù)字信號。在電路中，開關起采樣/保持控制作用。當開關閉合，采樣開始，開關斷開，采樣結束。此時，輸入電壓將實時存儲在電容上。運算放大器作為單位增益放大器(緩沖)，傳送電容的電壓到輸出端，防止電容放電(在理想運算放大器的輸入端沒有電流流入)。采樣電壓能保持多久，取決于電容的漏電流。使用低輸入偏置電流的運算放大器(如FET運算放大器)，可讓漏電流最小。在其它兩個電路中，采樣/保持開關用一個電控開關代替。(b)用雙向開關，(c)用MOSFET開關。最適用于采樣/保持的電容器為聚四氟乙烯、聚乙炔和聚碳酸酯介質電容器。

2、峰值檢波

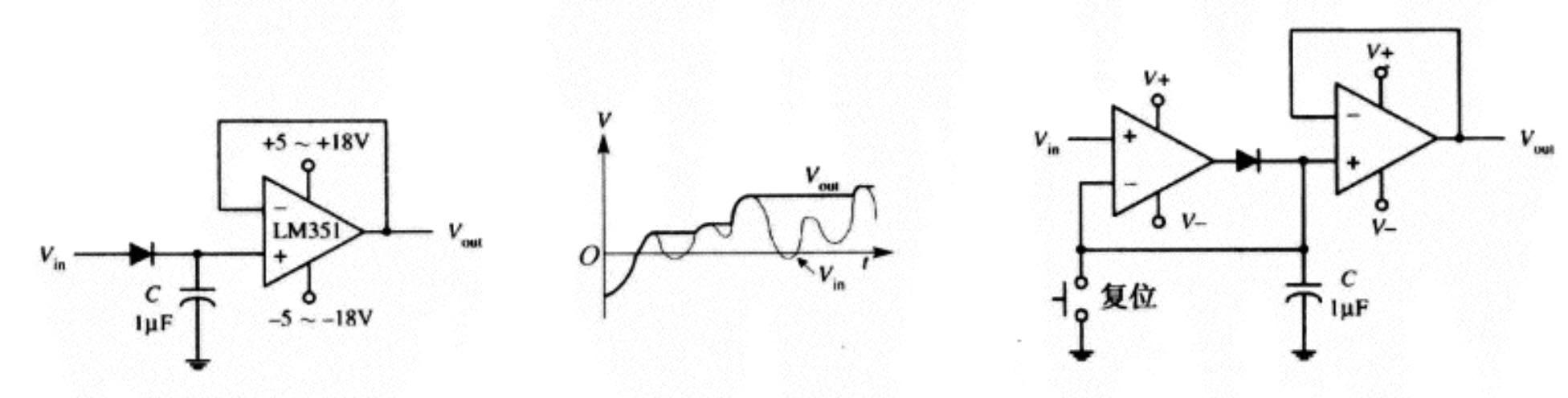

該電路最為峰值檢波器，跟隨輸入電壓信號并存儲其最大電壓到電容上。下圖電路的運算放大器作為緩沖器，“檢測”電容的電壓并輸出，防止電容放電。二極管防止當輸入電壓低于存儲的峰值電壓時電容放電。第二個電路是更加實用的峰值檢波器，它外加一個運算放大器使得檢波器更靈敏，并把電容的電壓反饋到反相輸入端，以補償二極管的壓降(0.6V左右)。換句話說，它是一個有源整流器。該電路還外加一個開關來復位檢波器。通常，用FET代替二極管，同F(xiàn)ET門作為復位開關，減少電容的容量可加速對Vin的充電反應時間。
