準確的電池電量計依賴于了解電池在不同環境和工作條件下的行為的幾個特性。要收集這些所需信息，必須在已知條件下對電池進行特性分析。本應用筆記概述了對電池進行特性分析的分步方法，包括如何收集和解釋數據。它還解釋了如何將數據集成到 Maxim 電池管理設備的評估軟件中，以便與電量計軟件算法一起使用。

介紹

為了準確估算 Li+ 電池的剩余容量，必須了解電池如何隨溫度和各種電流負載而變化。本應用筆記概述了一種方法，用于表征 Li+ 電池、收集和解釋數據，然后將數據加載到 Maxim 電池管理設備的評估軟件中，以便與電量計一起使用。該設備將使用累積電流寄存器 (ACR) 監控流入和流出 Li+ 電池的電流，電量計將 ACR 與計算出的電池滿點和空點進行比較，以確定剩余容量。

表征 Li+ 電池的程序

1. 確定充電和放電曲線

表征 Li+ 電池的最佳方法是創建一個盡可能接近實際應用的環境。這包括保護電路、由應用的典型有源電流和待機電流組成的放電曲線、充電曲線以及應用可能遇到的環境溫度。這需要一種方法來模擬電池的充電和放電以及改變溫度的能力。通常，用于表征的溫度范圍為 0°C 至 40°C，步長為 10°C。評估軟件要求溫度點相差 10°C。

工作電流是終端用戶使用應用時從 Li+ 電池吸取的典型電流。待機電流是應用處于空閑狀態時從 Li+ 電池吸取的典型電流。

評估軟件的電量計部分所指的活動空點和待機空點定義為 Li+ 電池在活動電流和待機電流負載下達到空電壓(由用戶定義)時的容量?？拯c如圖1所示，可在步驟 5 中找到。用戶可以為活動電流和待機電流負載定義單獨的空電壓。滿點定義為充電電路認為 Li+ 電池已充滿電時的容量。有關使用Maxim 電池管理器件和電量計的詳細信息，請參閱應用筆記 131“使用 Maxim 電池監控 IC 進行鋰離子電池電量計”。

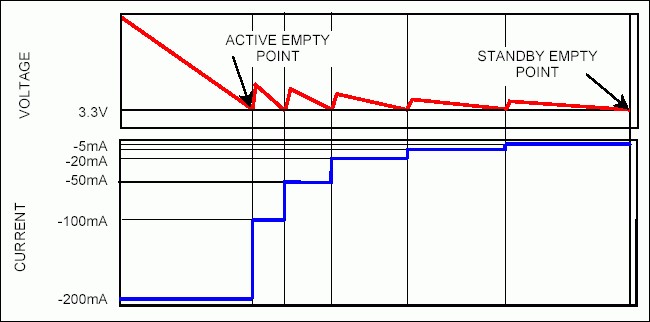

圖 1. 逐步放電過程中電壓和電流隨時間的變化。

2.校準設備的失調寄存器

按照特定器件數據手冊中的說明，將 Maxim 電池管理器件正確連接到 Li+ 電池后，下一步就是校準器件的偏移。使用特定器件的評估軟件，校準偏移很容易。確保電路上沒有負載，然后單擊“儀表”選項卡上的“校準偏移”按鈕。如果不使用評估軟件，應用筆記 224“校準 DS2761 的偏移寄存器”中提供了校準偏移的分步方法。

3. 開始記錄數據

使用評估軟件可以輕松記錄數據。只需轉到“數據記錄”選項卡，將“采樣間隔”設置為 15 秒，然后單擊“記錄數據”。建議使用 15 秒間隔，因為它可以記錄足夠的數據來捕獲所有數據點，而不會創建太大的文件。所有實時數據都將記錄到指定的文件名中，直到按下“停止記錄數據”按鈕。

4. 在室溫下循環電池

一個重要的初始步驟是磨合電池。通常，Li+ 電池的容量在其使用壽命的最初幾個周期內會變化幾個百分點。建議在對電池進行特性分析之前，對電池進行 20 次完整的充電和放電循環。此時不需要記錄數據，但這樣做將允許用戶監控設備中任何額外的偏移量，這些偏移量需要在分析最終數據時加以考慮。

5. 在最高溫度下開始校準

建議在最高溫度下開始特性分析，因為通常這是 Li+ 電池具有最大容量的狀態，這為其余數據提供了良好的參考點。讓電池穩定在最高溫度下，然后將電池完全放電至待機空電點。接下來，根據應用的充電曲線對電池完全充電;這將是該溫度下的滿電點。然后在有功電流負載下將電池完全放電至用戶定義的有功空電電壓，以找到有功空電點。最后，將負載更改為待機電流值，并繼續將電池放電至待機空電電壓，以找到待機空電點。

為了加快這一過程，用戶可以選擇將電流從有功電流負載降低到待機電流負載。考慮圖 1 所示的示例，其中有功電流定義為 200mA，待機電流定義為 5mA，兩者的空電壓均定義為 3.3V?？梢越邮艿淖龇ㄊ牵?200mA 負載下將電池放電至 3.3V 以達到有功空電壓點，然后，讓電池靜置幾秒鐘后，在電池上施加 100mA 負載，直到再次達到空電壓。繼續將電流負載降低至 50mA、20mA、10mA 和最后 5mA，直到達到空電壓，該點將成為待機空電壓點。這將使電池達到同一點，而無需在 5mA 負載下放電電池所需的延長時間。

6. 在每個溫度下重復

一旦達到某個溫度的待機空點，就轉到下一個溫度并開始完全充電。充電完成后，即為該溫度下的滿點。然后放電至活動和待機空點。繼續此過程，逐步完成所有所需的溫度點。

根據特性數據確定數據點

評估軟件將實時數據以制表符分隔格式記錄到文本文件中，以便輕松導入電子表格。然后可以對數據進行排序或繪制圖表以找到所需的數據。

7. 找到所有必要的數據點

然后，用戶可以對日志文件進行排序，并標記所有滿點、活動空點和待機空點。執行此操作的一種簡單方法是滾動瀏覽數據并查看“電流”列，注意電流讀數的變化，并在電子表格的未使用列中放置“x”。例如，當電流從充電變?yōu)榉烹姇r，標記滿點，或者當活動電流負載結束時，標記為活動空點，或者當電流從放電變?yōu)槌潆姇r，標記為待機空點。然后使用電子表格應用程序的自動過濾功能輕松查看已標記的興趣點。

表 1顯示了 DS2761 在表征 Li+ 電池時收集的數據示例，其中過濾出并標記了感興趣的數據點。本例中使用的充電曲線是 900mA 的恒定電流充電，直到電壓達到 4.2V。然后，以 4.2V 的恒定電壓對電池進行充電，直到電流逐漸減小到 70mA 以下，這被定義為滿點。在 350mA 負載下，活動空點定義為 3.0V。在 3mA 負載下，待機空點定義為 2.7V。電池在 40°C、30°C、20°C、10°C 和 0°C 下進行表征。

如果在步驟 4 中記錄了電池循環過程中的數據，則可以比較空點以查看是否存在增加或減少的趨勢，這將表明電流讀數中存在一些偏移。由于循環是在恒定溫度下進行的，因此如果偏移完全消除，空點應該全部對齊。如果檢測到偏移，則需要將其作為偏移量添加到 ACR 列中，以獲得 Li+ 電池的準確特性。

表 1. Li+ 電池的特性數據

8.確定容量數據點

用于確定不同溫度下 Li+ 電池滿電點和空電點的數據將是日志文件 ACR 列中的數據。滿電點和空電點是相對數據點，需要參考一個固定數據點。選擇最高溫度下的待機空電點作為參考點，因為它通常是 ACR 在特性分析過程中達到的最低點(此點在表 1 中突出顯示)。因此，所有讀數都將大于此點，以便于數據存儲。

表 2顯示了表 1 中每個關注點的 ACR 讀數。選擇 40°C 時的待機空電點作為參考點，因此所有 ACR 讀數都應減去 71.04mAhrs，以確定其他滿電點和空電點。表 3 顯示了 40°C 時待機空電點相對滿電點和空電點的簡單表格，可以輕松輸入評估軟件并存儲在設備中。

表 2. 從表 1 中提取的滿點和空點

表 3. 滿電點和空電點(以 40°C 時的待機空電點為參考)

9. 確定斷點

估算剩余充電時間時需要關注的一個數據點是斷點。斷點用于用兩條線近似充電期間的 ACR 曲線，如圖2所示。斷點由用戶選擇為 ACR 曲線“斷裂”的點，以便兩條線近似的誤差最小。

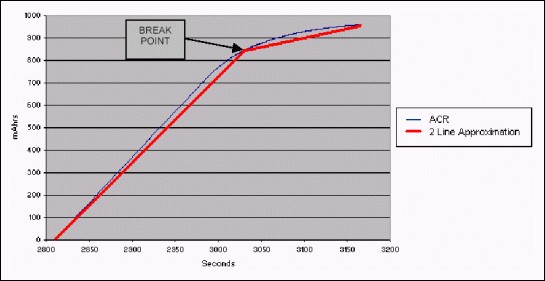

圖 2. 20°C 充電期間 ACR 和 2-Line 近似值隨時間的變化。

確定斷點的最簡單方法是繪制充電過程中 ACR 隨時間變化的圖表，然后目測曲線的斷點。建議從中間溫度選擇 ACR 曲線，并在所有溫度下使用該斷點。斷點將存儲為小于滿點的 mAhr 數。在圖 2 中，斷點比滿點少約 100mAhrs。

10.確定充電時間估算數據點

FuelPack 算法需要斷點、從空到滿的分鐘數以及從斷點到滿的分鐘數，才能準確估計剩余的充電時間。有必要回顧數據并標記所有斷點。只需找到滿點并回顧在步驟 9 中選定為斷點的 mAhr 數即可。

根據表 1 中的數據，獲取前一個溫度(即充電開始時間)、斷點和滿電點下每個待機空電點的時間戳，如表 4所示。表 4 還顯示了每個數據點的 ACR。然后使用這些時間戳計算每個溫度下空電和滿電之間的分鐘數以及斷點到滿電之間的分鐘數，如表 5所示。評估軟件的電量計算法僅為 3 個溫度的充電數據分配足夠的 EEPROM，因此應將 0°C、20°C 和 40°C 的數據寫入設備。

表 4. 各溫度下待機空電點、斷電點和滿電點的時間戳

表 5. 估算剩余充電時間所需的數據點

11. 使用適當?shù)臄?shù)據對設備進行編程

使用評估套件對設備進行編程，數據來自表 3 和表 5。手動將數據輸入到“Pack Info”選項卡的“Fuel Gauging Data”子選項卡的文本框中，如圖3所示，然后單擊“Write”按鈕(未顯示)。數據將寫入設備的暫存器，然后復制到 EEPROM。

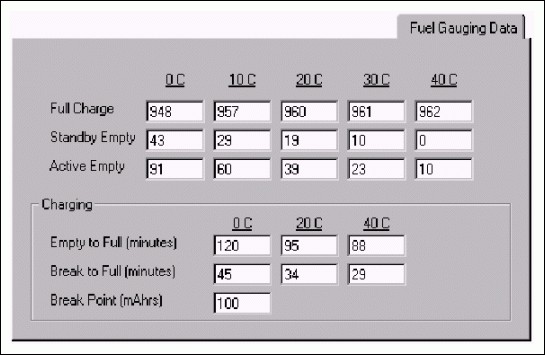

圖3. 將電量計量所需的數據加載到評估軟件中。

12. 同步 ACR

準確報告 Li+ 電池容量的最后一步是將設備的 ACR 與電池容量同步。一個簡單的方法是根據應用的充電曲線對 Li+ 電池充滿電，然后將 ACR 設置為該溫度下的滿點。要使用評估軟件執行此操作，請單擊“電量計量”選項卡上的“啟動電量計量”按鈕啟動電量計量，如圖4所示。充電完成后，單擊“電量計量”選項卡上的“滿”按鈕，ACR 將與電池容量同步。

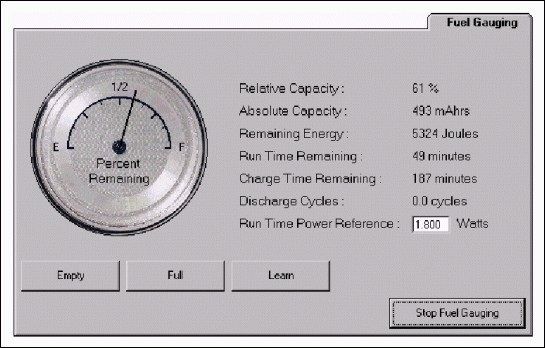

圖4.評估軟件的電量計量選項卡。

。

概括

Maxim 電量計算法提供了一種精確的方法來跟蹤 Li+ 電池在充電和放電過程中的容量。這需要了解電池的容量以及它在應用可能遇到的各種負載和溫度下的表現。一旦使用 Maxim 提供的評估軟件收集和存儲特性數據，電量計就會準確估算電池的剩余容量。
