電動汽車 (EV) 通常配備大型直流鏈路電容器 (C DC LINK )，以最大限度地減少牽引逆變器輸入端的電壓紋波。在為電動汽車供電時，預充電的目的是在操作車輛之前安全地為 C DC LINK充電。將 C DC LINK充電至電池組電壓 (V BATT ) 可防止接觸器端子上產生電弧，否則隨著時間的推移可能會導致災難性的故障。

傳統的預充電方法涉及將功率電阻與 C DC LINK串聯以創建電阻-電容 (RC) 網絡。然而，隨著總 C DC LINK電容和 V BATT的增加，所需的功耗呈指數增長。在本文中，我們將介紹一種使用電子表格計算器設計高效、主動預充電電路的簡單方法。

被動預充電采用功率電阻器來創建 RC 電路，以漸近方式對電容器充電，而主動預充電可以采用具有降壓拓撲結構的開關轉換器，該轉換器使用滯后電感器電流控制為電容器提供恒定的充電電流(圖 1)。

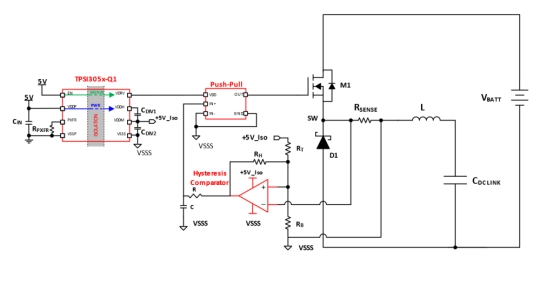

圖 1有源預充電電路，其中降壓轉換器使用滯后電感電流控制向電容器提供恒定充電電流，以使電容器電壓 (V CAP ) 線性充電至與電池 (V BATT ) 相同的電壓電位。

該恒定電流使電容器電壓 (V CAP ) 線性充電至與電池相同的電壓電位。圖 2和公式 1描述了這種線性行為。

圖 2使用具有滯后電感電流控制的降壓拓撲實現主動預充電線性行為。來源：德州儀器

第一步是確定所需的充電電流 (I CHARGE )。I CHARGE是總直流鏈路電荷 (Q DC LINK ) 與所需預充電時間 (t CHARGE ) 的商，如公式 2所示。

Q DC LINK是 C DC LINK和 V BATT的乘積，如公式 3所示。

計算器概述

該有源滯后降壓電路在開關節點上具有浮動接地電位，因此控制系統的供電需要隔離偏置電源。計算器工具將確保該控制電路的功耗保持在隔離偏置電源的供電能力范圍內，否則電壓將崩潰。

德州儀器 (TI) 的高壓固態繼電器主動預充電參考設計引入了一種主動解決方案，可提高能量傳輸效率并縮短實際充電時間。TI 的TPSI3052 -?Q1是用于主動預充電參考設計的完全集成隔離偏置電源，可為隔離次級提供高達 83 mW 的功率。柵極驅動電流、器件靜態電流和電阻分壓器是功耗的主要貢獻者。公式 4將柵極驅動功率 (P GATE DRIVE ) 表示為柵極驅動電流 (I GATE DRIVE ) 和柵極驅動電壓 (V S GATE DRIVER )的乘積)，在參考設計中為 15 V。

公式 5將柵極驅動電流表示為金屬氧化物半導體場效應晶體管 (MOSFET) 總柵極電荷 (Q G ) 與開關頻率 (F SW ) 的乘積。

公式 6表示在整個充電期間F SW如何隨 V CAP變化，從而在圖 3中形成了 F SW與 V CAP曲線的倒置拋物線。如圖所示，柵極驅動電流在最大開關頻率 (F SW_MAX ) 處達到峰值，此時 V CAP達到 V BATT的一半。公式 7表示 F SW_MAX、V BATT、電感 (L) 和峰峰值電感電流 (dI)之間的關系：

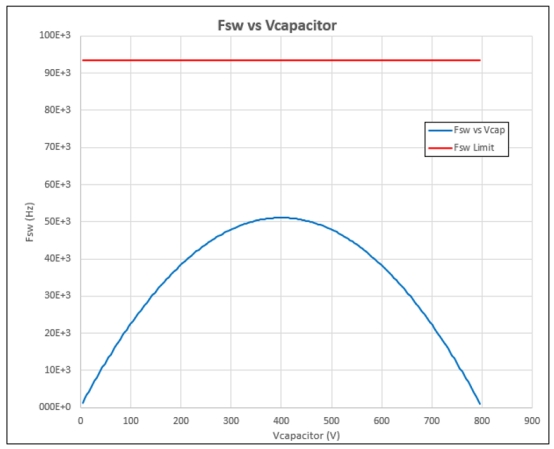

圖 3計算器曲線顯示 F SW與 V CAP和 F SW LIMIT 的關系。來源：德州儀器

使用計算器工具

計算器會提示您輸入各種設計參數。黃色單元格是必需的輸入，而灰色單元格表示可選輸入?；疑珕卧裰械哪J值反映了參考設計的參數。用戶可以根據需要更改灰色單元格的值。白色單元格顯示計算值作為輸出。單元格右上角的紅色三角形表示錯誤;用戶將能夠看到有關如何修復它們的彈出文本。目標是實現沒有紅色單元格的成功配置。這可以是一個迭代過程，用戶可以將鼠標懸停在每個單元格上以閱讀解釋信息。

預充電系統要求

計算器的第一部分(如圖 4所示)根據 V BATT、 t CHARGE和 C DC LINK系統參數計算所需的充電電流

(I CHARGE REQUIRED )。

圖 4根據 V BATT、 t CHARGE和 C DC LINK系統參數計算所需的充電電流 (I CHARGE REQUIRED ) 。

電感和充電電流編程

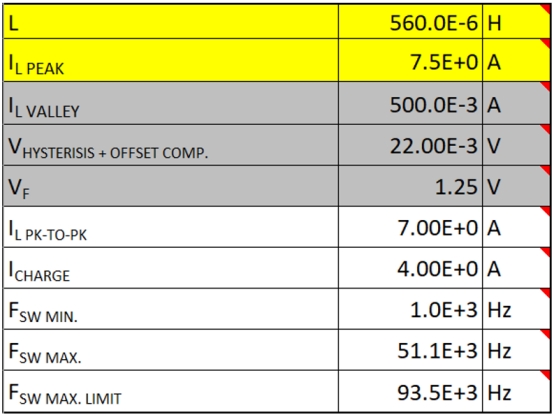

圖 5所示的計算器部分計算實際平均充電電流 (I CHARGE ) 和 F SW_MAX。平均電感電流基本上等于 I CHARGE，其中 I CHARGE必須等于或大于 I CHARGE REQUIRED，這是在上一節中計算出來的，以滿足所需的 t CHARGE。

請注意公式 7 中表示的 L、dI 和 F SW_MAX之間的關系。L和 dI 分別與 F SW成反比，因此選擇不超過最大開關頻率限制 (F SW LIMIT ) 的值非常重要。電感器選擇應適應足夠的均方根電流 (I RMS > I CHARGE )、飽和電流 (I SAT > I L PEAK ) 和電壓額定值，并留有足夠的余量作為緩沖。

圖 5電感和充電電流編程參數。

電流感應和比較器設定點

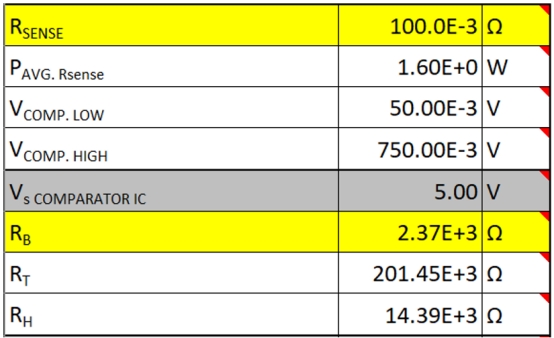

圖 6所示的計算器部分計算滿足上一節中指定的峰值 (I L PEAK ) 和谷值 (I L VALLEY ) 電感電流閾值所需的滯后電路周圍的底部電阻 (R B )、頂部電阻 (R T )和滯后電阻 (R H ) 。輸入電流檢測電阻 (R SENSE ) 和 R B。這些值很靈活，可以根據需要更改。確保比較器電源電壓 (V S COMPARATOR ) 正確。

圖 6部分計算了滿足峰值 (I L PEAK ) 和谷值 (I L VALLEY ) 電感電流閾值所需的滯后電路周圍的底部電阻 (R B )、頂部電阻 (R T ) 和滯后電阻 (R H )。資料來源：德州儀器

偏置電源和開關頻率限制

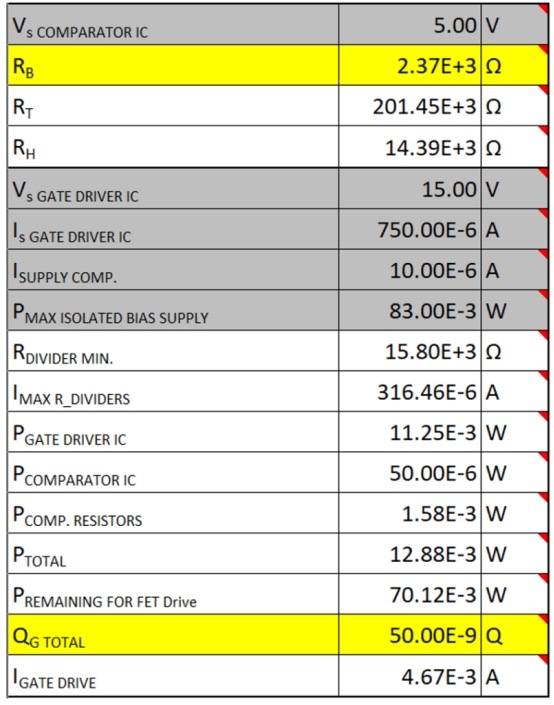

圖 7中所示的計算器部分計算了可用于切換 MOSFET 的功率 (P REMAINING FOR FET DRIVE )，方法是首先計算與滯后電路電阻 (P COMP. RESISTORS )、柵極驅動器集成電路 (IC) (P GATE DRIVER IC ) 和比較器 IC (P COMPARATOR IC ) 相關的總功耗 (P TOTAL ) ，然后將其從 TPSI3052-Q1 的最大可用功率 (P MAX_ISOLATED BIAS SUPPLY ) 中減去。輸入 MOSFET 總柵極電荷 (Q G TOTAL )、器件靜態電流 (I S GATE DRIVER IC和 I SUPPLY COMP IC) 和柵極驅動器 IC 電源電壓 (V S GATE DRIVER IC )。該工具使用這些輸入來計算圖 3 中以紅線顯示的F SW LIMIT 。

圖 7隔離偏置電源和開關頻率限制參數。

計算器工具做出了某些假設，沒有考慮諸如比較器延遲和 MOSFET 和續流二極管中的功率損耗等因素。該工具假設使用軌到軌輸入和輸出比較器。確保選擇具有適當額定電壓、R DSON和寄生電容參數的 MOSFET。確保 MOSFET 和續流二極管中的功率損耗都在可接受的范圍內。最后，選擇一個相對于電流檢測峰值和谷值電壓具有低偏移和低滯后電壓的比較器。使用最終計算器值模擬電路可確保預期的操作。

實現所需的充電曲線

采用有源滯后降壓電路可顯著提高效率，并減小電動汽車高壓直流鏈路電容器中充電電路的尺寸。這有助于降低預充電解決方案的尺寸、成本和發熱量。
