升壓型DC-DC轉換器可以將輸入電壓升高到一個更高的水平。它利用開關器件和磁性元件來實現升壓。當開關器件導通時，輸入電壓通過磁性元件降壓后加到輸出端子上;

當開關器件關閉時，磁性元件中的磁場能量被儲存起來，為下一個導通階段做準備。

通過調節占空比，DC-DC轉換器可以輸出不同的電壓值。

升壓分兩個步驟，一個是充電過程;一個是放電過程，電感啟著關鍵作用

(1)充電過程

升壓電路原理的充電過程，在充電過程中，開關閉合這時，輸入電壓流過電感。二極管防止電容對地放電。由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關。隨著電感電流增加，電感里儲存了一些能量。

(2)放電過程

升壓電路原理的放電過程。當開關斷開時，由于電感的電流保持特性，流經電感的電流不會馬上變?yōu)?，而是緩慢的由充電完畢時的值變?yōu)?。而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電， 電容兩端電壓升高，此時電壓已經高于輸入電壓了，升壓完畢。 升壓過程就是一個電感的能量傳遞過程。充電時，電感吸收能量，放電時電感放出能量。如果電感量足夠大，那么在輸出端就可以在放 電過程中保持一個持續的電流。如果這個通斷的過程不斷重復，就可以在電容兩端得到高于輸入電壓的電壓。

升降壓電路暫不講解，芯片并不是很便宜電路較為復雜，封裝好的建議使用。此芯片好多坑。

一、引言

DC-DC升壓電路是一種將直流電壓升高到預定值的電路，廣泛應用于各種電子設備中。隨著科技的發展，人們對電子設備的性能要求越來越高，而電源的性能直接影響著電子設備的整體性能。因此，理解DC-DC升壓電路的工作原理對于電子設備的設計和優化至關重要。

二、DC-DC升壓電路的組成

DC-DC升壓電路主要由以下幾個部分組成：輸入電壓、開關管、儲能元件、升壓變壓器和輸出電壓。輸入電壓是整個電路的能量來源，通常為一個較低的直流電壓。開關管是控制輸入電壓通斷的關鍵元件，通過快速開關實現輸入電壓的高頻脈沖。儲能元件通常采用電感或電容，用于儲存開關管通斷時產生的能量。升壓變壓器則用于實現電壓的升高，其匝數比的設計決定了輸出電壓的大小。輸出電壓是經過升壓后的直流電壓，滿足了電子設備對于高電壓的需求。

三、DC-DC升壓電路的工作原理

DC-DC升壓電路的工作原理主要基于開關管的快速通斷以及電感的電流保持特性。當開關管導通時，輸入電壓為電感充電，電流線性增加，同時電容向負載供電。當開關管斷開時，電感產生感應電動勢，與輸入電壓一起為電容充電，同時向負載提供能量。由于電感的電流保持特性，使得在開關管斷開的時間內，電路仍然能夠保持電流的連續性。通過這種方式，DC-DC升壓電路實現了在輸入電壓較低的情況下，輸出較高的直流電壓。

四、DC-DC升壓電路的特點

DC-DC升壓電路具有以下特點：首先，其輸出電壓可以高于或低于輸入電壓，滿足了各種不同的電源需求;其次，由于采用了開關管的高頻通斷控制，使得整個電路的轉換效率較高;最后，通過調整開關管和變壓器等元件的參數，可以實現大范圍的電壓調節，具有良好的通用性和靈活性。

五、應用場景

DC-DC升壓電路廣泛應用于各種領域中。例如，在一些低功耗、高性能的電子設備中，需要使用高電壓進行驅動，此時就需要使用DC-DC升壓電路將較低的輸入電壓轉換為較高的輸出電壓。此外，在分布式電源系統中，由于各個模塊的輸入電壓可能存在差異，通過使用DC-DC升壓電路，可以實現各個模塊的穩定供電。在一些高精度測量儀器中，也經常使用DC-DC升壓電路來提供穩定的參考電壓。

六、總結與展望

本文詳細介紹了DC-DC升壓電路的組成、工作原理以及應用場景。通過對其工作原理的深入理解，我們可以更好地設計和優化電子設備中的電源系統。隨著科技的不斷發展，未來DC-DC升壓電路的應用將更加廣泛，其在性能、穩定性、可靠性等方面也將得到進一步優化和提高。

DC-DC 升壓電路

從這些計算中，我們可以看到負載僅僅消耗了 12.5W 的輸入功率，剩余部分 (30 – 12.5 = 17.5 W) 轉化為熱量。

照這么來看，其實是有點浪費的，如果觸摸串聯電阻，會有點熱，這里需要結合機制來冷卻電路，為了獲得更優的解決方案，可以看下面的電路：

DC-DC 升壓電路

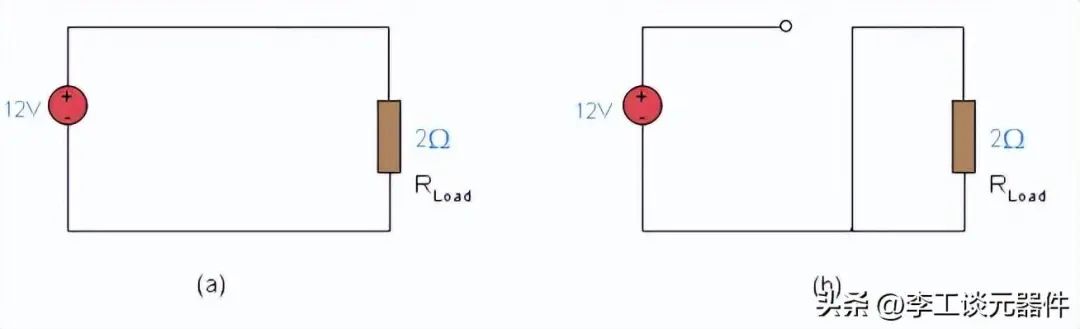

開關斷開時，輸入電壓為 0V，控制在 ON 位置時，輸入電壓為 12V。下圖分別顯示了開關位置 ON 和 OFF 的等效電路。

DC-DC 升壓電路等效電路

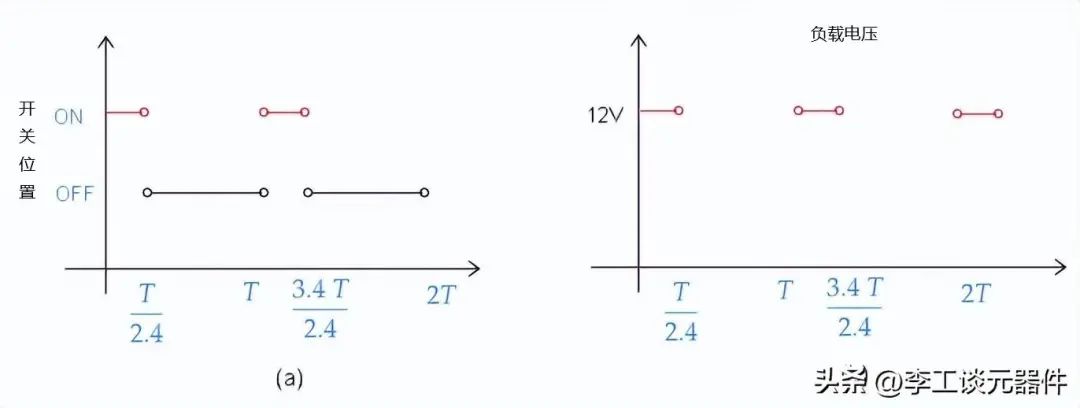

如果我們?nèi)缦聢D(a)所示控制開關，我們得到如下圖所示的電壓圖。T為切換周期，單位為毫秒或微秒。

DC-DC 升壓電路

在這種情況下，這種開關行為的平均輸出電壓為 5V，因?yàn)椋?

DC-DC 升壓電路

該電路的平均輸出電壓為5V，但我們可以通過使用RC濾波電路去除諧波來改善輸出波形。

如果我們假設開關是理想的(理想開關是不消耗或耗散電源的開關)，我們可以計算出該電路的效率為 100%。當開關處于 ON 位置時，流過電路的電流為 6A。

由于我們有一個理想的開關，耗散功率為 P_diss = RI 2 = 0 * 9 2 = 0W。當開關處于關閉位置時，沒有電流流過開關，因此在這種情況下，耗散功率也為 0。

然而在實際應用中，找到一個理想的開關是比較困難的，這就意味著實際上會有一些功耗，雖然有功耗，但轉換的效率仍舊很高。

二DC-DC 升壓電路

DC-DC 升壓電路主要是增加電源的電壓，例如：升壓轉換器可以采用 5V 電源并將其升壓至 25V。通常，你會在電池充電器或太陽能電池板中找到 DC-DC 升壓轉換器。它們還可用于從同一電池為具有不同工作電壓的組件供電。
