在這篇文章中，小編將對雙積分型ADC的相關內容和情況加以介紹以幫助大家增進對它的了解程度，和小編一起來閱讀以下內容吧。

一、實用雙積分型ADC硬件電路圖

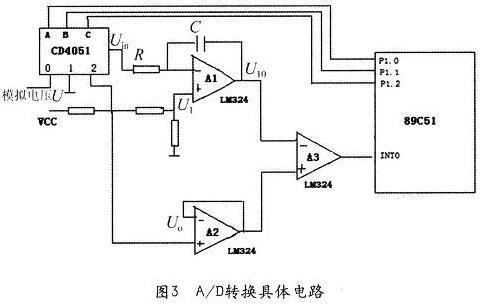

運放A1、R、C構成積分電路，C常取0．22μF的聚丙烯電容，R常取500kΩ左右，A2是電壓跟隨器，為電路提供穩定的比較電壓，運放 A3作為電壓比較器，保證A／D轉換電平迅速翻轉，CD4051是多路選擇開關，單片機P1．0、P1．1、P1．2作為輸出端口，控制其地址選擇端A、 B、C選擇不同的通道輸入到積分器A1，U為將要進行A／D轉換的模擬輸入電壓，Uin為積分器的輸入電壓，U0為比較電壓，U1為基準電壓，為使A／D 轉換結果具有更高的精度，基準電路應該提供精確的電壓，建議使用精度為1％的精密電阻，單片機使用89C51，其內部定時器T0為積分電路提供精確的時間定時，計數器T1用來記錄反向積分時間，INT0用來檢測比較器電平變化。所需測量的模擬輸入信號和零點參考電壓以及基準電壓接到多路選擇開關的輸入端，通過單片機中的程序控制，輪流選擇接入各路輸入信號，通過積分電路分別和固定電壓進行定時或定值積分。

積分電路的輸出信號作為比較器的輸入信號與比較電壓進行比較，當比較器輸出翻轉信號時，CPU計數器停止計數，從而獲得零點參考電壓的計數值，對這個數據進行處理計算后，完成A／D轉換。

二、雙積分型ADC的工作過程詳細分析

雙積分型ADC基于V-T變換的比較測量原理，先將模擬電壓轉換成與其大小成正比的時間間隔，再利用基準時鐘源并通過計數器將時間間隔轉換成數字量輸出。

雙積分型ADC是通過對兩次積分過程（對被測電壓的定時積分和對 參考電壓的定值積分 ）的比較，從而得到被測電壓值。上圖是雙積分型ADC的電路原理框圖，主要包括積分器、過零比較器、計數器以及邏輯控制電路。

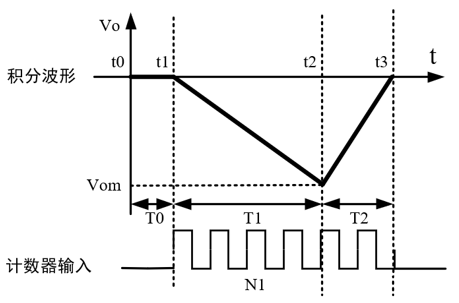

雙積分型ADC的工作過程分為三個階段，分別是 復零階段 、 定時積分階段 、 定值積分階段 。

1、復零階段（t0-t1） ：在此階段開關S2閉合T0時間，電容C短路，積分器的輸出回歸到零；

2、定時積分階段（t1-t2） ：在此階段接入被測電壓，此時積分器的輸出Vo從零開始線性增長，經過規定的T1時間后增長到最大值Vom，此時有

3、定值積分階段（t2-t3） ：在此階段接入與被測電壓符號相反的參考電壓，使積分器的輸出Vo從Vom開始線性減小至零，此時有

整理公式（1）、（2）可得

由于T1、T2是對周期為T0的時鐘信號計數得到的，計數值分別為N1、N2，因此有

整理公式（3）、（4）可得

由于N1、Vr為定值，因此

其中e稱為雙積分型ADC的刻度系數。

通過公式（6）發現，可以通過計數結果N2表示被測電壓Vi，因此，N2即為雙積分型ADC的轉換結果。

以上就是小編這次想要和大家分享的有關雙積分型ADC的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
