一直以來，交流耦合電路都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)斫涣黢詈系南嚓P(guān)介紹，詳細內容請看下文。

一、交流耦合

交流耦合（AC COUPLED）是通過電容串聯在線路中來完成的耦合，電容種類不限，交流耦合的作用是去除信號里面的直流分量。它對純交流信號（沒有任何直流成分）沒有特別的影響，對于直流信號來說則是去除了直流分量，這是電容充電穩定后的特性。在交流耦合直流不耦合的電路中各級電路是用電容或者是電感隔離開的。因此靜態工作點是獨立的，調整靜態工作點比較容易。

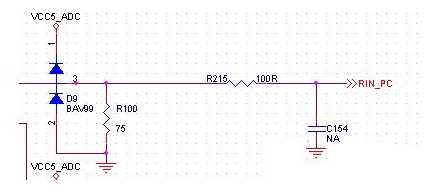

在交流耦合過后必須恢復自己已知的直流分量，這需要用到嵌位（CLAMP）和直流恢復（DC RESTORATION）。關于嵌位，即是對一定范圍內的交流電比如視頻信號，疊加一個直流電平基點，使交流電的幅度變化范圍從一個范圍跳變到另一個范圍，比如1-2V跳變到4-5V，使之滿足輸入和輸出需求的條件。常用嵌位方式是BAV99，或者上下各接兩個二極管分別接電壓跟地。

如下圖：

BAV99的接法如上，實際上將信號線上的電壓穩定在-0.7V到5.7V之間。

二、交流耦合儀表放大器電路設計

在我們設計的電路中，或多或少都會存在一定的直流偏移，對于儀表放大器來說，可以利用其Vref引腳設計相應的電路，從而減弱其輸出信號中存在的直流分量，實現交流耦合的功能。

1、理論分析

交流耦合儀表放大器的電路原理圖如上圖所示，該電路利用積分電路實現交流耦合功能。積分電路具有低通濾波的功能，其截止頻率為

在C=100n、R=100k的情況下，其截止頻率約為15.92Hz。因此，輸出信號中的低頻分量，也就是直流分量，可以被反相輸出到儀表放大器的Vref端，而對于儀表放大器來說，其放大倍數

這樣一來，輸出信號中將不存在直流分量，從而實現了交流耦合功能。

2、仿真測試

Vout與Vref的幅頻特性曲線如上圖所示，可以看出，積分電路的低通濾波功能使得整個電路具備了高通的特性，截止頻率為15.74Hz，從而實現了交流耦合的功能，輸出信號中的低頻分量被抑制，如下圖所示。

以上便是小編此次帶來的有關交流耦合的全部內容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
