一、vGS對iD及溝道的控制作用

① vGS=0 的情況

增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即使加上漏——源電壓vDS，而且不論vDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。

② vGS>0 的情況

若vGS>0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。

排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。

二、DCDC高端NMOS的自舉秘訣

NMOS管的主回路電流方向為D極到S極，導通條件為VGS有一定的壓差，即VG-VS>VTH；PMOS管的主回路電流方向為S極到G極，導通條件為VSG有一定的壓差，即VS-VG>VTH。

故一般把NMOS作為下管，S極接地，只要給G極一定電壓即可控制其導通關斷；把PMOS作為上管，S極接V IN ，G極給個低電壓即可導通。當然NMOS管也可作為上管，但需要增加自舉驅動電路。

對于一些拓撲，比如Buck、Boost、Buck-Boost這些用NMOS作為上管的拓撲，就沒辦法直接用剛才說的只給G極一個電平來驅動。假如此時D極接V IN ，S極的電壓不定，NMOS管截止時為低電平，導通時接近高電平V IN ，需要板子上給G極一個更高的電壓，但此時板子已無比VIN更高的電平了，那么就可以采用自舉驅動電路。

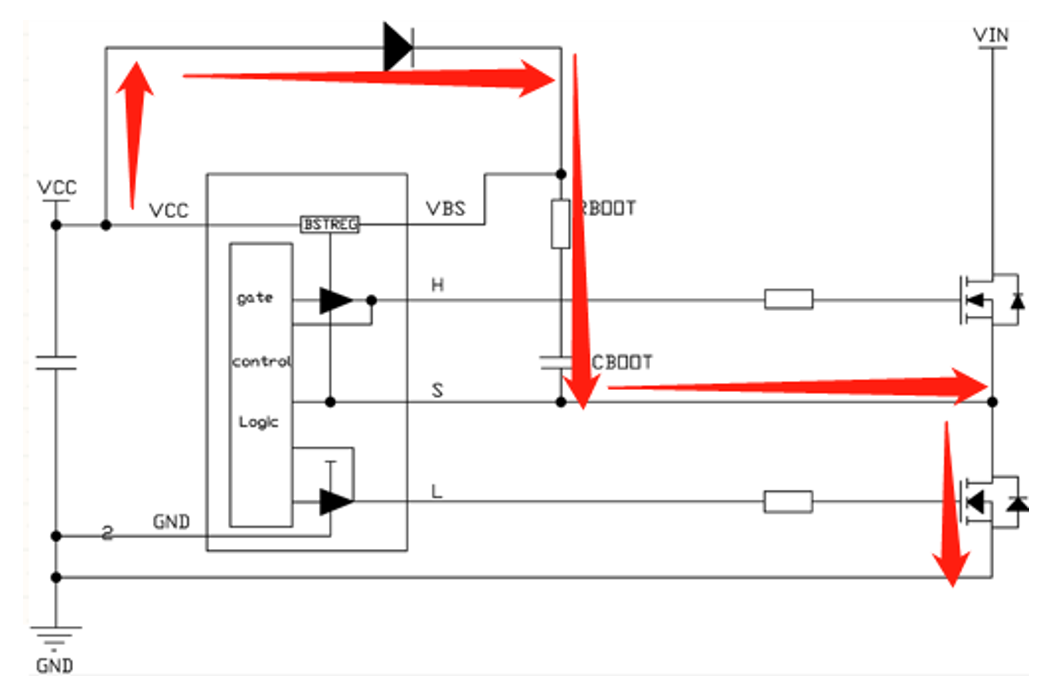

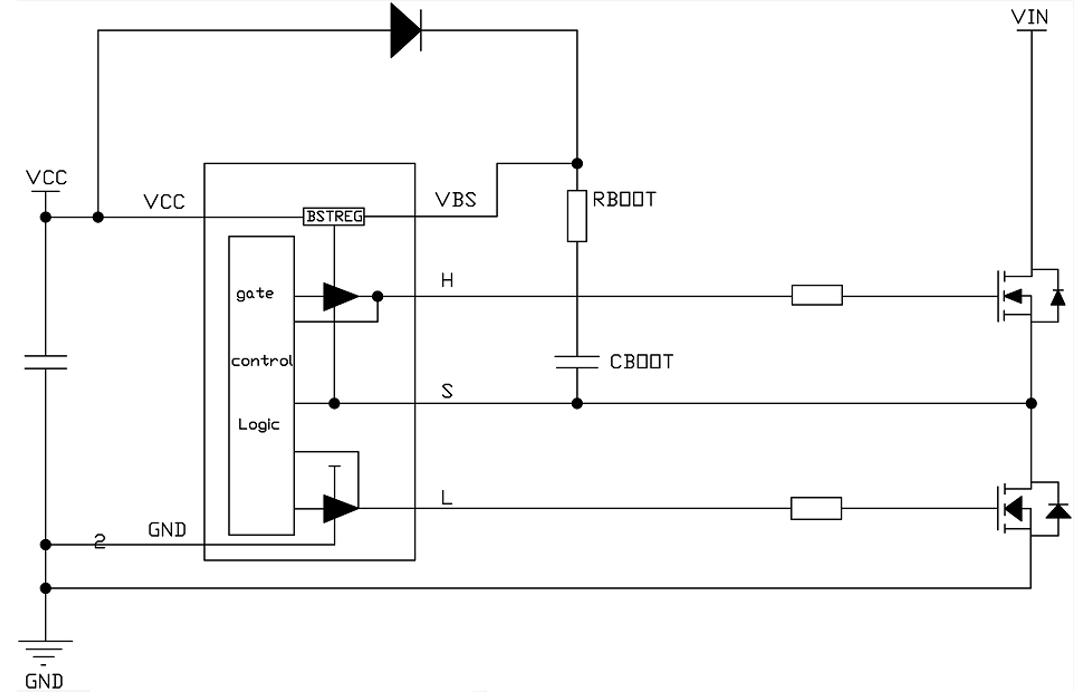

如圖為用于驅動上MOS管的電容自舉驅動電路。該自舉電容通過二極管接到VCC端，下接上MOS管的S極。當驅動電路驅動下MOS管導通時，VCC通過二極管、RBOOT、下MOS管，對CBOOT充電。

充電時間為下MOS管的導通時間，我們定為Toff（上MOS管）；當下管關斷后，驅動電路導通上MOS管，CBOOT的下端電壓變?yōu)閂 IN ，由于電容兩端電壓不能突變，所以CBOOT上的電壓自然就被舉了起來。這樣驅動電壓才能高過輸入電壓，就能保持上管持續導通，此時VBOOT的電壓通過RBOOT和內部電路放電，放電時間為Ton（上MOS管）。

自舉電容充電過程如圖：

下MOS管導通時開始充電，充電電壓對時間的關系如公式一所示：

Vcboot_max = V0 + VCC x [1–exp (-Toff/RC)]；

充電電流對時間的關系如公式二所示：

I = CdU/dT = C x △Vcboot/Toff。

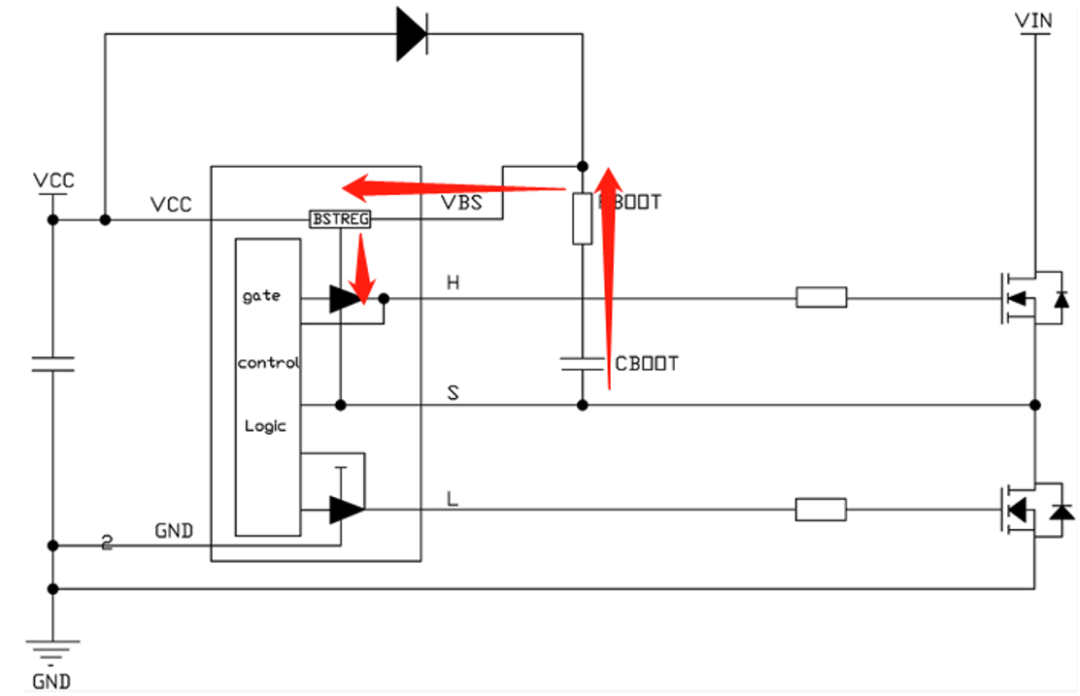

接下來看一下其放電過程：上MOS管導通時開始放電，放電電壓對時間的關系如公式三所示：

Vcboot_min = exp [ -Ton/ (Rtotal x C) ] x Vcboot_max

放電電流對時間的關系如公式四所示：

I = CdU/dT = C x △Vcboot/Ton

至此我們已經掌握自舉驅動電路的“竅門”。
